| Номер в госреестре | 81824-21 |
| Наименование СИ | Вискозиметры |
| Обозначение типа СИ | VIS403 |
| Изготовитель | "TAInstruments" |
| Год регистрации | 2021 |
| Срок свидетельства | 31.05.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры VIS403 (далее - вискозиметры) предназначены для измерений температуры и динамической вязкости расплавов металлов, шлаков, стекла.
Принцип действия вискозиметров основан на определении вязкости путем измерения крутящего момента и частоты вращения ротора, погруженного в расплав.
Вискозиметры представляют собой конструкцию из двух вращающихся тел, совмещенных по осям. Пространство между телами заполняется исследуемым веществом. При этом одно из тел приводят во вращение, а второе оставляют неподвижным. Исследуемая жидкость передает вращение от подвижного тела к неподвижному, и крутящим моментом, с которым вращение передается от одного тела к другому, определяется вязкость вещества.
Вискозиметры состоят из измерительной системы и ротора; панели управления, обеспечивающей контроль положения печи и измерительной системы; жидкокристаллического дисплея с отображением текущей рабочей стадии, текущих результатов измерения.

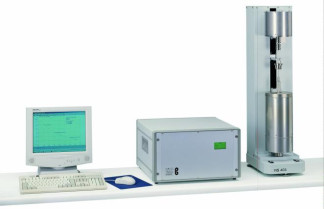

Общий вид вискозиметров, обозначение места нанесения знака поверки представлены на рисунке 1.
Вискозиметры оснащены встроенным программным обеспечением (далее - ПО). ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО вискозиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Win TA |
| Номер версии (идентификационный номер) ПО | не ниже 10.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 20 до 1500 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±10 |
| Диапазон показаний динамической вязкости, мПас | от 103 до 109 |
| Диапазон измерений динамической вязкости, мПас | от 1000 до 120 000 |
| Пределы допускаемой приведенной к нормирующему значению погрешности измерений динамической вязкости*, % | ±5 |
| *Нормирующее значение (Dk, мПа-с) рассчитывают по формуле п • 6тах — , _ Ук где Кк - коэффициент преобразования вискозиметра, мПас(об/мин)/(мНм); дтах -максимальное значение крутящего момента, мН м ; vk - частота вращения ротора, об/мин. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения |
| Цена единицы наименьшего разряда, °С | 0,1 |
| Частота вращения ротора, об/мин | от 1 до 800 |
| Максимальное значение крутящего момента, мНм | 50 |
| Коэффициент преобразования вискозиметра, мПас(об/мин)/(мНм), не менее | 2 000 000 |
| Атмосфера исследуемой среды | воздушная, инертная |
| Габаритные размеры, мм, не более - высота - ширина - длина | 1200 260 350 |
| Масса, кг, не более | 35 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более | от +18 до +22 80 |
наносится на титульный лист Руководства по вводу в эксплуатацию типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вискозиметр | VIS403 | 1 шт. |
| Трансформатор | - | 1 шт. |
| Персональный компьютер (по заказу) | - | 1 шт. |
| Программное обеспечение | Win TA | 1 шт. |
| Принтер (по заказу) | - | 1 шт. |
| Кабельные соединения | - | 1 шт. |
| Руководство по вводу в эксплуатацию | - | 1 экз. |
| Общее описание программного обеспечения WinTA 10.0 | - | 1 экз. |
| Методика поверки | МП 03-251-2020 | 1 экз. |
приведены в документе «Общее описание программного обеспечения WinTA 10.0.» в разделе 5 «Измерение».
Приказ Росстандарта от 05.11.2019 N 2622 "Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей"
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы изготовителя «TAInstruments», США.
