| Номер в госреестре | 81726-21 |
| Наименование СИ | Датчики оптической плотности цифровые |
| Обозначение типа СИ | 405 НМ, 475 НМ, 525 НМ, 590 НМ |
| Изготовитель | Общество с ограниченной ответственностью "Научные развлечения" (ООО "Научные развлечения") |
| Год регистрации | 2021 |
| Срок свидетельства | 05.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики оптической плотности цифровые405 НМ, 475 НМ, 525 НМ, 590 НМ (далее по тексту - датчики) предназначены для измерений оптической плотности растворов.
Принцип действия датчиков основан на измерении значений оптической плотности раствора на определенной длине волны.
Цифровой датчик оптической плотности имеет корпус из ударопрочного пластика, в котором смонтированы источник и приемник света на основе свето- и фотодиодов, а также электронная схема с микроконтроллером, обеспечивающая измерение и учет фоновой освещенности на протяжении всего опыта, определение уровня сигнала при отсутствии поглощения при настройке датчика, измерение уровня сигнала, проходящего через кювету при выполнении эксперимента, и расчет оптической плотности.
Датчик оптической плотности подключается к компьютеру с помощью соединительного кабеля и имеет разъем USB BF для его подключения.
Датчики оптической плотности цифровые выпускаются в следующих модификациях: 405 нм, 475 нм, 525 нм, 590 нм, которые отличаются рабочей длиной волны.

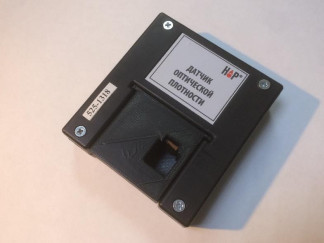

Общий вид датчиков представлен на рисунке 1.
Пломбировка от несанкционированного доступа не предусмотрена.
Серийный номер датчика
Рисунок 1 - Общий вид датчиков Нанесение знака поверки на датчики не предусмотрено.
Программное обеспечение (ПО) «Практикум» предназначено для работы с данными, получаемыми от цифровых датчиков, подключённых к персональному компьютеру, а именно, получение данных, вывод временной зависимости на экран, предварительная обработка полученных данных, экспорт данных во внешний файл, выбор отдельных точек или отдельных диапазонов для построения итоговой, зависимости, аппроксимация выбранных точек итоговой зависимости одной или несколькими функциями указанными в методический рекомендациях.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Практикум |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.2.О. |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений оптической плотности, Б | от 0,01 до 2,00 |
| Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б - в диапазоне от 0,01 до 1,00 Б включ. - в диапазоне св. 1,00 до 2,00 Б включ. | ±0,075 ±0,150 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие длины волн, нм | |
| - датчик 405 НМ | 405 |
| - датчик 475 НМ | 475 |
| - датчик 525 НМ | 525 |
| - датчик 590 НМ | 590 |
| Напряжение питания, В | 5 |
| Время установления показаний, с, не более | 1 |
| Габаритные размеры, мм | 87x76x24 |
| Масса, г | 87±2 |
| Срок службы, лет, не менее | 5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность воздуха при 25 °С, % | от 40 до 80 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Датчик оптической плотности 405 НМ | ||
| Датчик оптической плотности | 405 НМ | 1 шт. |
| Кювета | - | 1 шт. |
| Соединительный кабель | - | 1 шт. |
| Паспорт | А451 | 1 экз. |
| Упаковка | - | 1 шт. |
| Методика поверки | МП 035.Д4-20 | 1 экз. |
| Датчик оптической плотности | 475 НМ | 1 шт. |
| Кювета | - | 1 шт. |
| Соединительный кабель | - | 1 шт. |
| Паспорт | А452 | 1 экз. |
| Упаковка | - | 1 шт. |
| Методика поверки | МП 035.Д4-20 | 1 экз. |
| Датчик оптической плотности 525 НМ | ||
| Датчик оптической плотности | 525 НМ | 1 шт. |
| Кювета | - | 1 шт. |
| Соединительный кабель | - | 1 шт. |
| Паспорт | А453 | 1 экз. |
| Упаковка | - | 1 шт. |
| Методика поверки | МП 035.Д4-20 | 1 экз. |
| Датчик оптической плотности 590 НМ | ||
| Датчик оптической плотности | 590 НМ | 1 шт. |
| Кювета | - | 1 шт. |
| Соединительный кабель | - | 1 шт. |
| Паспорт | А454 | 1 экз. |
| Упаковка | - | 1 шт. |
| Методика поверки | МП 035.Д4-20 | 1 экз. |
приведены в паспорте на датчик оптической плотности цифровой п.6 «Подготовка и порядок работы».
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 28.09.2018 № 2085 Об утверждении государственной поверочной схемы для средств измерений оптической плотности
Технические условия ТУ 9661-002-45731333-2015 «Оборудование учебное, лабораторное и демонстрационное для школ»
