| Номер в госреестре | 81523-21 |
| Наименование СИ | Устройства отклоняющие |
| Обозначение типа СИ | 361К, 362К |
| Изготовитель | Акционерное Общество "НПП "Геофизика-Космос" (АО "НПП "Геофизика-Космос") |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства отклоняющие 361К, 362К предназначены для воспроизведения значений углов между коллимированными пучками световых лучей и измерений углов разворота оптической системы.
Принцип действия устройств отклоняющих 361К, 362К основан на разделении одного коллимированного пучка световых лучей на ряд коллимированных пучков световых лучей с известными углами отклонения от исходного коллимированного пучка. Разделение происходит за счет использования оптического призменного моноблока, выполненного в виде основания - плоскопараллельной пластины и установленных на нее отклоняющих призм. Углы отклонения пучков лучей реализуются за счет соответствующих наклонов граней призм.
Устройства отклоняющие 361К, 362К состоят из основания, отклоняющего устройства и устройства вращения, обеспечивающего разворот отклоняющего устройства вокруг оси, соответствующей оси конуса отклоненного пучка лучей, на угол у. Значения углов у измеряются с помощью встроенных инкрементных датчиков и выводятся на отдельном блоке отображения информации.
Направление выходящих коллимированных пучков лучей задаётся двумя углами р и
ф.
Угол р - это угол между направлением одного из отклоненных пучков лучей и осью конуса пучка лучей с минимальным отклонением.
Угол ф - это угол между плоскостью центрального сечения (плоскость образована осью конуса пучка лучей с минимальным отклонением и осью, проходящей через центр наиболее отклоненного пучка лучей) и одной из плоскостей отклоненных пучков лучей (плоскость, образована осью конуса пучка лучей с минимальным отклонением и осью, проходящей через центр данного отклоненного пучка лучей).

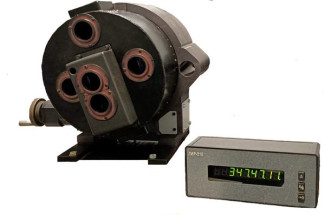

Общий вид устройств представлен на рисунке 1.
Для защиты от несанкционированного доступа выполнено опломбирование разъёмов интерфейсов устройств отклоняющих 361К, 362К при помощи наклейки.
Рисунок 1 - Общий вид устройств отклоняющих 361К (а) и 362К (б)
а)
В системе используется встроенное программное обеспечение (далее - ПО). Встроенное программное обеспечение системы предназначено для индикации угла разворота оптической системы. Конструкция устройств отклоняющих 361К, 362К обеспечивают полное ограничение доступа к метрологически значимой части ПО.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение | |
| Устройство отклоняющее 361К | Устройство отклоняющее 362К | |
| Идентификационное наименование ПО | ЛИР-510 | ND 280 |
| Номер версии ПО (идентификационный номер), не ниже | - | - |
| Цифровой идентификатор ПО (контрольная сумма) | - | - |
| Алгоритм вычисления идентификатора ПО | - | - |
Метрологические и технические характеристики устройств приведены в таблицах 2
и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Устройство отклоняющее 361К | Устройство отклоняющее 362К | |
| Номинальные значения углов отклонения р | 0°04'43'' | 0°00'00'' |
| 4°59'59'' | 2°52'46'' | |
| 7°17'56'' | 5°02'38'' | |
| 8°17'53'' | 7°05'32'' | |
| 9°47'56'' | 10°00'19'' | |
| Пределы допускаемой абсолютной погрешности воспроизведения угла р | ±1'' | ±2'' |
| Номинальные значения углов отклонения ф | 0°00'00'' | 72°00'02'' |
| 90°13'12'' | 143°00'02'' | |
| 180°39'23'' | 205°00'02'' | |
| 270°26'49'' | ||
| Пределы допускаемой абсолютной погрешности воспроизведения угла ф | ±10'' для угла отклонения ф 0°00'00'' | ±3'' |
| ±7'' для угла отклонения ф 90°13'12'' | ||
| ±5'' для угла отклонения ф 180°39'23'' | ||
| ±5'' для угла отклонения ф 270°26'49'' | ||
| Диапазон измерений угла у | от 0°00'00'' до 360°00'00'' | |
| Пределы допускаемой абсолютной погрешности измерений угла у | ±2'' | |
Таблица 3 - Основные технические характеристики
| Значение | ||
| Наименование характеристики | Устройство | Устройство |
| отклоняющее 361К | отклоняющее 362К | |
| Параметры электропитания: | ||
| - напряжение переменного тока, В | от 198 до 242 | |
| - частота, В | от 45 до 55 | |
| Потребляемая мощность, ВА, не более | 10 | |
| Габаритные размеры, мм, не более: | ||
| - длина | 280 | |
| - ширина | 330 | |
| - высота | 460 | |
| Масса, кг, не более | 20 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от 18,5 до 23,5 | |
| - относительная влажность воздуха, | от 48 до 68 | |
| % | от 98,3 до 104,3 | |
| - атмосферное давление, кПа | ||
| Средний срок службы, лет | 2 | |
| Средняя наработка на отказ, ч | 10000 | |
наносится на титульный лист формуляра типографским способом.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Устройство отклоняющее 361К | АЖ2.068.139/СО1 | 1 шт. |
| Устройство отклоняющее 362К | АЖ2.068.141/СО1 | 1 шт. |
| Формуляр | АЖ2.068.139/СО1-сб.16 ФО | 1 экз. |
| Формуляр | АЖ2.068.141/СО1-сб.16 ФО | 1 экз. |
| Методика поверки | МП 253-1025-2020 | 1 экз. |
приведены в АЖ2.068.139/СО1-сб.16 ФО «Устройство отклоняющее 361К. Формуляр», раздел 4 «Устройство, принцип работы и описание»; АЖ2.068.129/СО1-сб.5 ФО «Устройство отклоняющее 362К. Формуляр», раздел 4 «Устройство, принцип работы и описание»
Техническая документация АО «НПП «Геофизика-Космос»
