| Номер в госреестре | 80917-21 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | Контроллеры КУЭ |
| Изготовитель | Общество с ограниченной ответственностью "КРОСНА-ЭЛЕКТРА" (ООО "КРОСНА-ЭЛЕКТРА") |
| Год регистрации | 2021 |
| Срок свидетельства | 24.02.2026 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры КУЭ предназначены для измерений электрической энергии, напряжения и силы постоянного тока, обработки, хранения и передачи измеренных значений во внешние накопители информации.
Контроллеры КУЭ рассчитаны для применения в составе общей системы технологического учета электроэнергии, потребляемой вагоном метрополитена.
Принцип действия контроллеров КУЭ основан на обработке измерительной информации, ее преобразовании в цифровой код и сохранении полученной информации в энергонезависимой памяти. Обработка сигналов осуществляется с входящего в состав контроллера КУЭ аттенюатора, измеряющего напряжение силовой цепи, а также с двух независимых датчиков тока, установленных в силовой цепи тягового электропривода и в силовой вспомогательной цепи вагона соответственно. Аттенюатор контроллера КУЭ и датчики тока обеспечивают гальваническую развязку между силовыми и измерительными электрическими цепями вагона. Передача данных в цифровом коде происходит по линиям связи (каналам CAN и Ethernet) в центральное хранилище, размещаемое в кабине управления поездом.
Контроллер КУЭ и аттенюатор выполнены в виде отдельных плат с расположенными на них электронными компонентами. В состав контроллера КУЭ входят центральный процессор, аналогово-цифровые преобразователи токов тяговой цепи, вспомогательной цепи и напряжения, а также энергонезависимая память, два интерфейса CAN и Ethernet и реле с переключаемыми контактами. Контроллер КУЭ вместе с аттенюатором устанавливаются внутри блока БРУ и соединяются проводами.

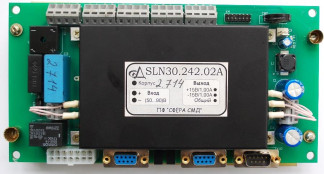

Пломбировка контроллера производится при его установке в блок БРУ с помощью двух пломбируемых винтов крепления. Внешний вид контроллера КУЭ и место пломбирования представлены на рисунке 1.
Внешний вид контроллера КУЭ с аттенюатором представлены на рисунке 2.
Работа контроллеров КУЭ осуществляется с помощью встроенного программного обеспечения (ПО) Counter. ПО загружается в постоянную память контроллеров КУЭ на заводе-изготовителе во время производственного цикла.
Конструкция контроллеров КУЭ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО Counter приведены в таблице 1.
Лист № 3 Всего листов 4
Таблица 1 - Идентификационные данные ПО__
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО Counter |
| Номер версии (идентификационный номер) ПО, не ниже | 2.3 |
| Цифровой идентификатор ПО | Не используется |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики контроллеров КУЭ представлены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазоны измерений силы постоянного тока тяговой цепи, А | от -0,333 до +0,333 |
| Диапазоны измерений силы постоянного тока силовой вспомогательной цепи, А | от 0,0005 до 0,1 |
| Пределы допускаемой приведенной погрешности измерений силы постоянного тока, % | ±0,5 |
| Диапазоны измерений напряжения постоянного тока, В: - контроллера КУЭ - при использовании аттенюатора | от 0,015 до 1,024 от 1 до 1000 |
| Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока, %: - контроллера КУЭ - при использовании аттенюатора | ±0,5 ±1,0 |
| Пределы допускаемой относительной погрешности измерений электроэнергии,% | ±2,5 |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Напряжение питания постоянного тока, В: | |
| - контроллера КУЭ | от 50 до 90 |
| - аттенюатора | от 5 до 20 |
| Потребляемая мощность, ВА, не более | 35 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -45 до +40 |
| - относительная влажность, % | от 30 до 100 |
| - атмосферное давление, кПа | от 86 до 106 |
| Габаритные размеры, мм, не более: | |
| - контроллера КУЭ | 215x110x45 |
| - аттенюатора | 175x40x20 |
| Масса, кг, не более: | |
| - контроллера КУЭ | 0,4 |
| - аттенюатора | 0,15 |
| Средний срок службы, лет, не менее | 31 |
| Средняя наработка на отказ, ч, не менее | 2000 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность контроллеров КУЭ представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер КУЭ | - | 1 шт. |
| Аттенюатор | - | 1 шт. |
| Паспорт | ЖИТМ.411129.001 ФО | 1 шт. |
| Руководство по эксплуатации | ЖИТМ.411129.001 РЭ | 1 шт. |
приведены в эксплуатационном документе.
Нормативные и техничсекие документы, устанавливающие требования к контроллерам КУЭ
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ТУ 26.51.60-018-40024720-2020 «Контроллеры КУЭ. Технические условия».
