| Номер в госреестре | 80553-20 |
| Наименование СИ | Головки измерительные |
| Обозначение типа СИ | 401, 402, 405, 407, 422 |
| Изготовитель | ASIMETO LIMITED, КНР |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Головки измерительные серий 401, 402, 405, 407, 422 (далее - головки) предназначены для абсолютных и относительных измерений линейных размеров.
Описание средства измерений.
Принцип действия головок основан на преобразовании линейных перемещений измерительного стержня, осуществляемое параллельно или перпендикулярно шкале в пропорциональные угловые перемещения стрелки отсчетного устройства (для головок серий 401, 402, 422) или в показания цифрового отсчетного устройства (для головок серий 405, 407).

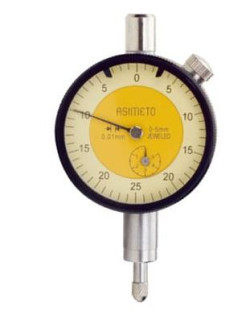

Головки серий 401, 402, 422 - с отсчетом по круговой шкале представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала вращается посредством подвижного ободка. Головки изготавливаются с малым диапазоном измерений или многооборотные.
Передаточный механизм - это устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемые параллельно или перпендикулярно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Головки серий 405, 407 - с цифровым отсчетным устройством представляют собой устройство, которое преобразует линейные перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональные изменения напряжения в электрической схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства.
В корпус головок серий 405, 407 встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (OFF/ON), установки нуля (ZERO), выбор абсолютных или относительных измерений (ABS), выбора режима единиц измерений мм/дюйм (mm/in) и др.
Питание головок серий 405, 407 осуществляется от встроенного источника питания.
Головки серий 401, 402, 422 изготавливаются с регулируемым полем допуска.
Головки всех серий могут комплектоваться ушком для крепления.
Головки отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), длиной измерительного стержня, диаметром циферблата, внешним видом.
Серия головок указана на боковой поверхности корпуса головки, в обозначении кода модификации значимыми считать первые три цифры, последующие индексы обозначают состав комплекта или особенности поставки.
отсутствует.
Таблица 1 - Основные метрологические и технические характеристики
| Серия | Модификация | Диапазон измерений, мм | Цена деления (шаг дискретности), мм | Наибольшая алгебраическая разность погрешностей * на всем диапазоне измерений, мкм | Вариация показаний, мкм, не более | Размах показаний, мкм, не более | |
| при прямом ходе измерительного стержня | при прямом и обратном ходе измерительного стержня | ||||||
Описание | 401-03-0 | От 0 до 3 | 0,01 | 10 | 12 | 3 | 3 |
| 401-05-0 | От 0 до 5 | 0,01 | 12 | 14 | |||
| 402-01-0 | От 0 до 1 | 0,001 | 5 | 7 | 3 | 3 | |
| 402-03-0 | От 0 до 3 | 0,01 | 10 | 12 | 3 | 3 | |
| 402-05-0 | От 0 до 5 | 0,01 | 12 | 14 | 3 | 3 | |
| 402-10-0 | От 0 до 10 | 0,01 | 15 | 17 | 3 | 3 | |
| 402-20-0 | От 0 до 20 | 0,01 | 20 | 25 | 5 | 3 | |
| 402-25-0 | От 0 до 25 | 0,01 | 30 | 35 | 5 | 3 | |
| 402 | 402-30-0 | От 0 до 30 | 0,01 | 30 | 35 | 5 | 3 |
| 402-50-0 | От 0 до 50 | 0,01 | 30 | 35 | 7 | 5 | |
| 402-00-0 | От 0 до 100 | 0,01 | 40 | 50 | 9 | 5 | |
| 402-05-4 | От 0 до 5 | 0,01 | 12 | 14 | 3 | 3 | |
| 402-10-8 | От 0 до 10 | 0,01 | 15 | 17 | 3 | 3 | |
| 402-20-8 | От 0 до 20 | 0,01 | 15 | 20 | 3 | 3 | |
| 402-10-4 | От 0 до 10 | 0,01 | 15 | 17 | 3 | 3 | |
| 422 | 422-01-0 | От 0 до 0,8 | 0,01 | 10 | - | 3 | 3 |
| Серия | Модификация | Диапазон измерений, мм | Цена деления (шаг дискретности), мм | Наибольшая алгебраическая разность погрешностей * на всем диапазоне измерений, мкм | Вариация показаний, мкм, не более | Размах показаний, мкм, не более | |
| при прямом ходе измерительного стержня | при прямом и обратном ходе измерительного стержня | ||||||
| 405 | 405-95-0 | От 0 до 12,7 | 0,01 | 30 | - | 10 | 10 |
| 405-01-0 | От 0 до 25,4 | 0,01 | 30 | - | 10 | 10 | |
| 405-02-0 | От 0 до 50,8 | 0,01 | 30 | - | 10 | 10 | |
| 405-04-0 | От 0 до 100 | 0,01 | 30 | - | 10 | 10 | |
| 405-95-4 | От 0 до 12,7 | 0,001 | 5 | - | 3 | 3 | |
| 405-01-4 | От 0 до 25,4 | 0,001 | 6 | - | 5 | 3 | |
| 405-02-4 | От 0 до 50,8 | 0,001 | 7 | - | 5 | 3 | |
| 405-04-4 | От 0 до 100 | 0,001 | 8 | - | 5 | 3 | |
| 407 | 407-01-2 | От 0 до 12,7 | 0,01 | 30 | - | 10 | 10 |
| 407-02-2 | От 0 до 25,4 | 0,01 | 30 | - | 10 | 10 | |
| 407-03-2 | От 0 до 50,8 | 0,01 | 30 | - | 10 | 10 | |
| 407-01-4 | От 0 до 12,7 | 0,001 | 5 | - | 3 | 3 | |
| 407-02-4 | От 0 до 25,4 | 0,001 | 6 | - | 5 | 3 | |
| 407-03-4 | От 0 до 50,8 | 0,001 | 9 | - | 5 | 3 | |
| Примечание: * - указана при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 65 % | |||||||
Таблица 2 - Габаритные размеры и масса
| Серия | Модификация | Габаритные размеры* (ДхШхВ), мм, не более | Масса *, кг, не более |
| 401 | 401-03-0 | 80х40х45 | 0,12 |
| 401-05-0 | 80х40х65 | 0,12 | |
| 402-01-0 | 118х60х45 | 0,22 | |
| 402-03-0 | 110х58х45 | 0,21 | |
| 402-05-0 | 110х58х45 | 0,21 | |
| 402-10-0 | 110х58х45 | 0,21 | |
| 402-20-0 | 120х60х45 | 0,19 | |
| 402-25-0 | 115х60х45 | 0,21 | |
| 402 | 402-30-0 | 126х60х45 | 0,23 |
| 402-50-0 | 235х60х45 | 0,30 | |
| 402-00-0 | 375х80х30 | 0,51 | |
| 402-05-4 | 110х58х45 | 0,21 | |
| 402-10-8 | 110х58х45 | 0,21 | |
| 402-20-8 | 120х60х45 | 0,19 | |
| 402-10-4 | 110х60х25 | 0,22 | |
| 422 | 422-01-0 | 115х60х25 | 0,18 |
| 405-95-0 | 120х55х35 | 0,12 | |
| 405-01-0 | 180х55х35 | 0,18 | |
| 405-02-0 | 250х55х35 | 0,20 | |
| 405 | 405-04-0 | 400х55х35 | 0,40 |
| 405-95-4 | 120х55х35 | 0,12 | |
| 405-01-4 | 180х55х35 | 0,18 | |
| 405-02-4 | 250х55х35 | 0,20 | |
| 405-04-4 | 400х55х35 | 0,40 | |
| 407-01-2 | 137х60х40 | 0,17 | |
| 407-02-2 | 165х60х45 | 0,29 | |
| 407 | 407-03-2 | 245х60х45 | 0,36 |
| 407-01-4 | 137х60х40 | 0,17 | |
| 407-02-4 | 165х60х45 | 0,29 | |
| 407-03-4 | 245х60х45 | 0,36 | |
| Примечание: | |||
| * - габаритные размеры и масса указаны для комплекта с плоской задней крышкой | |||
Таблица 3 - Условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | От + 10 до +35 65 |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта типографским методом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Головка измерительная | - | 1 шт. |
| Элемент питания (для головок серий 405, 407) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт в зависимости от серии: 401, 402, 422 405 407 | ГИ.401.402.422.00 ПС ГЦ.405.00 ПС ГЦ.407.00 ПС | 1 экз. |
| Методика поверки | МП 203-25-2020 | 1 экз. |
осуществляется в соответствии с документом МП 203-25-2020 «ГСИ. Головки измерительные серий 401, 402, 405, 407, 422. Методика поверки», утвержденному ФГУП «ВНИИМС» 26 июня 2020 г.
Основное средство поверки:
-прибор универсальный для измерений длины DMS 1000 (рег. № 36001-07) Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация ASIMETO LIMITED, КНР.
| Зарегистрировано поверок | 453 |
| Поверителей | 44 |
| Актуальность данных | 08.06.2025 |
