| Номер в госреестре | 80304-20 |
| Наименование СИ | Тепловычислители |
| Обозначение типа СИ | ТМК-Н |
| Изготовитель | Общество с ограниченной ответственностью "ТехПромСервис" (ООО "ТехПромСервис"), г. Калуга |
| Год регистрации | 2020 |
| Срок свидетельства | 25.12.2030 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловычислители ТМК-Н (далее - ТМК-Н) предназначены для измерений и преобразований аналоговых сигналов от первичных измерительных преобразователей, вычисления тепловой энергии в водяных системах теплоснабжения.
Принцип действия ТМК-Н основан на непрерывном измерении и преобразовании входных аналоговых сигналов, поступающих от первичных измерительных преобразователей, и вычисления тепловой энергии и количества теплоносителя.
ТМК-Н состоит из блока вычислителя с платой, с ЖК-индикатором и кнопками управления, а также блока коммутации с платой, с разъемами для подключения внешних устройств и кабельных вводов для подключения измерительных преобразователей.
ТМК-Н выпускаются в различных исполнениях, которые отличаются количеством подключаемых измерительных преобразователей и электропитанием.
Исполнения ТМК -Н приведены в таблице 1.
Таблица 1 - Исполнения ТМК -Н
| Наименование параметра | Исполнения ТМК-Н | |||||
| 20 | 120 | 30 | 130 | 60 | 90 | |
| Электропитание | А1) | В2) | А | В | К3) | |
| Количество подключаемых тепловых систем, шт. | 1 | 2 | 1 | 2 | ||
| Количество дополнительных каналов холодного водоснабжения, шт. | 1 | 1 | 3 | 3 | ||
| Количество каналов измерений объема (расхода), шт. | 2 | 4 | 3 | 6 | ||
| Количество каналов измерений температуры, шт. | 2 | 4 | 4 | 8 | ||
| Количество каналов измерений давления, шт. | 2 | 4 | 3 | 6 | ||
| 1) А - автономное питание осуществляется от встроенной литиевой батареи с номинальным напряжением 3,6 В и сроком службы не менее 4 лет. 2) В - внешнее питание от источника постоянного напряжения от 10 до 15 В при потребляемой мощности не более 1,2 Вт. 3) К - комбинированное питание: автономное и (или) внешнее. | ||||||

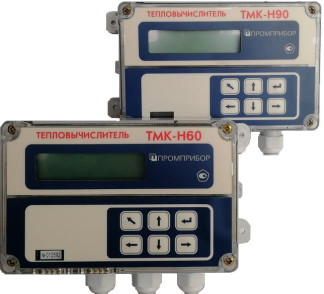

Общий вид ТМК-Н представлен на рисунке 1.
Рисунок 1 - Общий вид ТМК-Н
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (П - место нанесения знака поверки)
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
ТМК-Н обеспечивает выполнение следующих основных функций:
- измерение аналоговых сигналов от первичных измерительных преобразователей и преобразование их в значение измеряемых параметров количества (расхода), температуры и давления;
- вычисление тепловой энергии и количества теплоносителя согласно МИ 2412-97, МИ 2553-99;
- регистрацию, хранение и передачу на верхний уровень информации;
- защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Программное обеспечение (далее - ПО) обеспечивает реализацию функций
ТМК-Н.
ПО ТМК-Н защищено от несанкционированного доступа паролем, ведением журнала событий и пломбированием ТМК -Н.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО ТМК-Н приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО ТМК-Н
| Идентификационные данные (признаки) | Исполнение | ||
| Идентификационное наименование ПО | ТМК-Н20 | ТМК-Н30 | ТМК-Н60 |
| Номер версии (идентификационный номер) ПО | не ниже v1.4 | не ниже v1.3 | не ниже v1.0 |
| Цифровой идентификатор ПО | - | - | - |
Продолжение таблицы 2
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | ТМК-Н90 | ТМК-Н120 | ТМК-Н130 |
| Номер версии (идентификационный номер) ПО | не ниже v1.0 | не ниже v2.6 | не ниже v2.6 |
| Цифровой идентификатор ПО | - | - | - |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока в диапазоне от 4 до 20 мА, % | ±0,25 |
| Пределы допускаемой абсолютной погрешности измерений сигналов от термопреобразователей сопротивления, °С | ±0,30 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов, импульс | ±1 |
| Пределы допускаемой относительной погрешности измерений времени, % | ±0,01 |
| Пределы допускаемой относительной погрешности вычислений тепловой энергии, % | ( At ■ ^ ± 0,5 + mn 1 At ) |
| Примечания 1 Приняты следующие обозначения: Atmin - наименьшая разность температур теплоносителя в подающем и обратном трубопроводах, °С; At - разность температур теплоносителя в подающем и обратном трубопроводах, °С. 2 Погрешность измерений аналоговых сигналов нормирована с учетом преобразования аналоговых сигналов в цифровое значение. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазоны обработки входных сигналов каналов преобразования постоянного тока в значения давления, мА | от 4 до 20 мА |
| Диапазоны обработки входных сигналов каналов преобразования сопротивления в значения температуры, Ом: - НСХ Pt100, 100П - НСХ Pt500, 500П | от 100 до 160 от 500 до 800 |
| Диапазоны обработки входных сигналов каналов преобразования импульсной последовательности в значения объема с частотой следования импульсов, Гц, не более: а) исполнения ТМК -Н60, ТМК-Н90: - на активном выходе при длительности импульса не менее 0,5 мс - на пассивном выходе при длительности импульса не менее 50 мс б) исполнения ТМК-Н20, ТМК-Н30: на активном и пассивном выходах в) исполнения ТМК -Н120, ТМК-Н130: на активном и пассивном выходах | 1000 16 32 1000 |
| Интерфейсы связи | RS-232, RS-485 |
| Исполнение по устойчивости к климатическим воздействиям по ГОСТ Р 52931-2008 | группа B4 |
| Исполнение по устойчивости к вибрациям по ГОСТ Р 52931-2008 | группа N1 |
| Наименование характеристики | Значение |
| Степень защиты по ГОСТ 14254-2015 | IP54 |
| Условия эксплуатации: - температура окружающей среды, °С | от +5 до +50 |
| - относительная влажность, %, не более | 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Параметры электрического питания: - напряжение от внешнего источника постоянного напряжения при потребляемой мощности не более 1,2 Вт, В | от 10 до 15 |
| - номинальное напряжение от встроенной литиевой батареи, емкостью не менее 6 А-ч, В | 3,6 |
| Габаритные размеры, мм, не более: - длина | 210 |
| - ширина | 150 |
| - высота | 70 |
| Масса, кг, не более | 1 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 75000 |
наносится на маркировочную табличку ТМК-Н, с помощью специализированного струйного принтера с термическим закреплением печати, и на титульный лист паспорта по центру типографским способом.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество | Примечание |
| Т епловычислитель | ТМК-Нххх* | 1 шт. | - |
| Блок питания 12 В, 0,5 А | - | 1 шт. | По заказу |
| Паспорт | ППБ.408843.027-20 ПС | 1 экз. | - |
| Руководство по эксплуатации | ППБ.408843.027-хх РЭ* | 1 экз. | - |
| Программное обеспечение | «Конфигуратор приборов» | 1 экз. | По заказу |
| Методика поверки | МП 0909/1-311229-2020 | 1 экз. | - |
| * Номер в зависимости от исполнения. | |||
осуществляется по документу МП 0909/1-311229-2020 «Государственная система обеспечения единства измерений. Тепловычислители ТМК-Н. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 9 сентября 2020 г.
Основные средства поверки:
- калибратор многофункциональный BEAMEX MC6 (-R) (Федеральный информационный фонд по обеспечению единства измерений (далее - регистрационный номер) 52489-13);
- мера многозначная электрического сопротивления MC3057 (регистрационный номер 69532-17);
- частотомер электронно-счетный Ч3-85/5 (регистрационный номер 75631-19). Допускается применение аналогичных средств поверки, обеспечивающих
определение метрологических характеристик ТМК-Н с требуемой точностью.
Знак поверки наносится на паспорт, свидетельство о поверке ТМК-Н и на корпус ТМК-Н в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ТУ ППБ.408843.027-01932533-2018 Тепловычислители ТМК-Н. Технические
условия
