| Номер в госреестре | 78921-20 |
| Наименование СИ | Вольтметры переменного тока |
| Обозначение типа СИ | В3-83, В3-83/1 |
| Изготовитель | ООО "Точное измерение", г.Ростов-на-Дону |
| Год регистрации | 2020 |
| Срок свидетельства | 07.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры переменного тока В3-83, В3-83/1 (далее по тексту - вольтметры) предназначены для измерения среднеквадратического значения напряжения синусоидальной формы.
Принцип действия вольтметров основан на реализации вычислений среднеквадратического значения входного напряжения аналоговым методом с помощью детектора среднеквадратического значения (СКЗ). Детектор СКЗ преобразует переменное напряжение в постоянное, пропорциональное СКЗ переменного напряжения. После детектора сигнал поступает на вход усилителя постоянного тока с переключаемым коэффициентом усиления и далее на АЦП. Микроконтроллер выполняет функции управления, обработки информации и обмена информацией с персональным компьютером (ПК).
Модификации вольтметров отличаются количеством измерительных входов. Модификация В3-83 имеет два входа - высокочастотный и низкочастотный, модификация В3-83/1 имеет один вход - высокочастотный.
Вход ВЧ прибора имеет волновое сопротивление 50 Ом, постоянная составляющая сигнала блокируется на входе разделительным конденсатором. Вход НЧ прибора имеет входное сопротивление 100 кОм, емкость не более 40 пФ и постоянная составляющая сигнала блокируется разделительным конденсатором на входе НЧ прибора. Диапазон измерений напряжений по входам ВЧ и НЧ составляет от 3 мВ до 3 В. При измерении напряжения свыше
3 В до 10 В необходимо использовать внешние аттенюаторы 1:10 (20 дБ) из комплекта ЗИП вольтметров, как для входа ВЧ, так и для входа НЧ.
Конструктивно вольтметры выполнены в виде настольного лабораторного прибора с питанием от сети переменного тока.
На передней панели вольтметров расположены: двухстрочный дисплей, кнопки выбора предела измерения, кнопки выбора единиц измерения, кнопки управления режимами измерения и настройками, измерительные входы. На задней панели вольтметров расположены: кнопка включения питания, разъем питания от сети переменного тока и разъем интерфейса ЯБ-232С для связи с ПК.

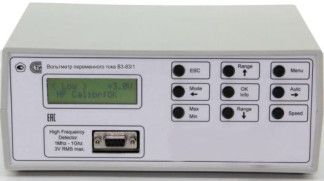

Общий вид вольтметров и место нанесения знака утверждения типа представлены на рисунке 1.
Общий вид детектора ВЧ для измерения напряжения на высокочастотном входе и схема его пломбировки с помощью бумажной наклейки с индикатором несанкционированного вскрытия представлены на рисунке 2.
Для предотвращения несанкционированного доступа к внутренним частям вольтметров предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Схема пломбировки вольтметров приведена на рисунке 3.
Модификация В3-83/1 Рисунок 1 - Общий вид вольтметров и место нанесения знака утверждения типа (А)
Программное обеспечение вольтметров установлено на внутренний контроллер и служит для: управления режимами работы, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО) | не ниже 2.1 |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение | ||
| 1 | 2 | ||
| Количество измерительных каналов В3-83 В3-83/1 | 2 1 | ||
| Диапазоны частот измеряемого входного напряжения, МГц „ 1) - низкочастотный канал - высокочастотный канал | от 0,001 до 5 от 1 до 1000 | ||
| Входное сопротивление/емкость низкочастотного канала1) | 100 кОм / 30 пФ | ||
| Верхние пределы диапазонов измерений напряжения2-*, В | 0,03 | 0,3 | 3 |
| Значение единицы младшего разряда k, В | 0,00001 | 0,0001 | 0,001 |
| Верхний предел измерений напряжения переменного тока (при использовании внешнего аттенюатора), В2) | 10 | ||
| 1 | 2 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока на низкочастотном канале, В1) в диапазоне частот от 1 кГц до 5 МГ ц | +(0,03Ux+3k) |
| Пределы дополнительной погрешности измерений напряжения переменного тока на низкочастотном канале, В1) (при использовании внешнего аттенюатора) | +0,01Ux |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока на высокочастотном канале, В в диапазоне частот: от 1 до 250 МГц включ. св. 250 до 500 МГц включ. св. 500 до 1000 МГц включ. | +(0,04Ux+3k) +(0,06Ux+3k) +(0,1Ux+3k) |
| Пределы дополнительной температурной погрешности измерений напряжения переменного тока 3), В/°С | +0,001Ux |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
| Примечания 1) для модификации В3-83 2) среднеквадратическое значение 3) нормируется при температуре окружающего воздуха от +10 до +15 °С и от +25 до +35 °С Ux - измеряемое значение напряжения переменного тока, В | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +10 до +35 80 от 70,0 до 106,7 |
| Масса, кг, не более | 2,5 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 230х95х190 |
| Питание от сети переменного тока напряжение, В частота, Гц | 220+22 50+1 |
| Потребляемая мощность, В • А, не более | 15 |
наносится на переднюю панель вольтметров методом печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность вольтметров
| Наименование и обозначение | Обозначение | Количество |
| Блок вольтметра | 1 шт. | |
| Детектор ВЧ | РПЕВ.434844.001 | 1 шт. |
| Аттенюатор НЧ 1:101) | РПЕВ.434720.001 | 1 шт. |
| Аттенюатор ВЧ 20 dB2) | Д2М-18-20-01Р-01 | 1 шт. |
| Переход тип III/ тип III2) | ПК2-18-01-01 | 1 шт. |
| Переход тип III/ тип N2) | ПК2-18-01-11 | 1 шт. |
| Шнур соединительный | ПВС-АП 3*0,75 S22C13 | 1 шт. |
| Кабель соединительный2 | РПЕВ.685621.001 | 1 шт. |
| ПО (на оптическом носителе) | РПЕВ.411135.001 ПО | 1 шт. |
| Руководство по эксплуатации | РПЕВ.411135.001 РЭ | 1 экз. |
| Методика поверки | ПР-05-2020МП | 1 экз. |
| Примечание 1) только для модификации В3-83 2) для модификации В3-83/1 поставляется по отдельному заказу по согласованию с заказчиком | ||
осуществляется по документу ПР-05-2020МП «ГСИ. Вольтметры переменного тока В3-83, В3-83/1. Методика поверки», утвержденному АО «ПриСТ» 16 марта 2020 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 9640А-ЬРКХ (регистрационный номер в Федеральном информационном фонде (регистрационный №) 55872-13);
- калибратор переменного напряжения В1-29 (регистрационный № 11029-92);
- калибратор многофункциональный Fluke 5720А (регистрационный № 52495-13,
2 разряд по ГПС согласно Приказа Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053
Технические условия ТУ 26.51.43 - 001 - 27194682 - 2019
| Зарегистрировано поверок | 111 |
| Поверителей | 12 |
| Актуальность данных | 02.11.2025 |
