| Номер в госреестре | 78638-20 |
| Наименование СИ | Счетчики воды крыльчатые универсальные |
| Обозначение типа СИ | КАМА СВК-15У |
| Изготовитель | Общество с ограниченной ответственностью «ТД«Экватэл» (ООО «Торговый дом «Экватэл»), г. Набережные Челны |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2030 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды крыльчатые универсальные КАМА СВК-15У (далее - счетчики) предназначены для измерений объема жидкости в потоке.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной объему воды, протекающей в трубопроводе. Вращение оси крыльчатки счетчиков через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Конструктивно счетчики состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в измерительную камеру и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. После зоны вращения крыльчатки вода попадает в выходной патрубок. Через крышку измерительной камеры и разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части. Ведомая часть связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в единицах объема жидкости. Кроме отсчетного устройства роликового типа имеются стрелочные указатели для определения долей кубического метра и сигнальный элемент, используемый при настройке и поверке счетчиков.
Счетчики выпускаются в различных исполнениях, отличающихся длиной корпуса, наличием или отсутствием импульсного выхода (герконовый датчик), метрологическим классом по ГОСТ Р 50193.1-92.

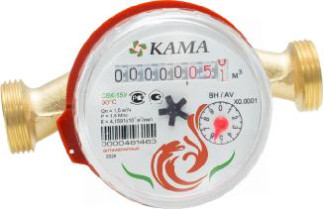

Общий вид счетчиков представлен на рисунке 1.
Пломбирование счетчиков осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на внешнюю боковую сторону счетчика с помощью проволоки, проведенной через специальные отверстия в пластиковом хомуте или оттиском клейма на наклейку, прикрепляемую на пластиковый хомут, который соединяет корпус и счетный механизм. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков представлена на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Знач характе | ение ристики |
| Метрологический класс по ГОСТ Р 50193.1-92 | A | B |
| Наименьший расход жидкости, м3/ч | 0,06 | 0,03 |
| Переходный расход жидкости, м3/ч | 0,15 | 0,12 |
| Номинальный расход жидкости, м3/ч | 1,5 | |
| Наибольший расход жидкости, м3/ч | 3,0 | |
| Порог чувствительности, м3/ч, не более | 0,015 | |
| Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов жидкости, %: - от наименьшего до переходного (включ.) - от переходного до наибольшего | ±5 ±2 | |
| Наименование характеристики | Значение |
| Номинальный диаметр | DN15 |
| Измеряемая среда | вода питьевая по СанПиН 2.1.4.1074-2001 |
| Емкость счетного механизма, м3 | 99999,999; 9999,99 |
| Цена деления младшего разряда, м3 | 0,0001; 0,00005 |
| Потеря давления при наибольшем расходе, МПа (кгс/см2), не более | 0,1 (1,0) |
| Давление измеряемой среды, МПа (кгс/см2), не более | 1,6 (16) |
| Диапазон температуры измеряемой среды, °С | от +5 до +90 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 80; 110 60 55 |
| Масса, кг, не более | 0,3 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, %, не более - атмосферное давление, кПа | от +5 до +50 80 от 84 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 12 110 000 |
наносится в центральную часть лицевой панели счетчиков флексографским способом и в верхнюю часть титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик воды крыльчатый универсальный | КАМА СВК-15У | 1 шт. |
| Руководство по эксплуатации | СВКЭ.00.000.002 РЭ | 1 экз. |
| Паспорт | СВКЭ.00.000.002 ПС | 1 экз. |
| Монтажный комплект (поставляется по заказу) | - | 1 компл. |
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого средства измерений не менее 1:3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или в свидетельство о поверке счетчиков, а также на свинцовую (пластиковую) пломбу или наклейку в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
4213-031-13031976-2020 ТУ Счетчики воды крыльчатые универсальные КАМА СВК-15У. Технические условия
