Измерители параметров заземляющих устройств MRU (далее по тексту - измерители) предназначены для:
Измерители параметров заземляющих устройств MRU (далее по тексту - измерители) предназначены для:
| Номер в госреестре | 78055-20 |
| Наименование СИ | Измерители параметров заземляющих устройств |
| Обозначение типа СИ | MRU |
| Изготовитель | "Sonel S.A.", Польша |
| Год регистрации | 2020 |
| Срок свидетельства | 22.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители параметров заземляющих устройств MRU (далее по тексту - измерители) предназначены для:
- измерений действующего значения напряжения переменного тока (напряжение помех);
- измерений частоты переменного тока (частота помех);
- измерений электрического сопротивления защитных проводников;
- измерений электрического сопротивления вспомогательных электродов;
- измерений электрического сопротивления заземляющих устройств без использования клещей;
- измерений электрического сопротивления заземляющих устройств с использованием клещей;
- измерений электрического сопротивления заземляющих устройств методом двух клещей;
- измерений электрического сопротивления заземляющих устройств импульсным методом;
- измерений силы переменного тока (ток утечки).
Принцип действия измерителей заключается в преобразовании входного аналогового сигнала с помощью быстродействующего аналого-цифрового преобразователя, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Измерители выпускаются в следующих модификациях MRU-120, MRU-200, MRU-200-GPS, отличающихся режимами работы, возможностью подключения адаптера ERP-1 для сопряжения клещей FS-2/FSX-3, функцией индикации с последующим сохранением GPS координат объекта измерений. Отличительные особенности измерителей различных модификаций приведены в таблице 1.
Таблица 1 - Отличительные особенности измерителей различных модификаций
|
Наименование модификации |
Измерение частоты помех и тока утечки |
Режим измерения сопротивления импульсным методом |
Поддержка адаптера ERP-1 и клещей FS-2/FSX-3 |
Индикация GPS координат объекта измерений |
|
MRU-120 |
- |
- |
- |
- |
|
MRU-200 |
+ |
+ |
+ |
- |
|
MRU-200-GPS |
+ |
+ |
+ |
+ |
Измерители представляют собой многофункциональные измерительные приборы, конструктивно выполненные во влагостойком защитном корпусе. На передней панели измерителей расположены:
- разъем для подключения зарядного устройства;
- USB разъем типа B для подключения персонального компьютера;
- однополюсные гнезда для подключения соединительных проводов;
- разъем для подключения измерительных клещей и адаптера ERP-1;
- графический жидкокристаллический дисплей;
- круговой переключатель режимов;
- клавиши включения питания и запуска измерения.
Питание измерителей обеспечивается никель-метал-гидридными аккумуляторными батареями S0NEL-07 4,8 В, с подзарядкой с помощью внешнего зарядного устройства, подключаемого к сети электропитания.
Измерители имеют следующие функциональные возможности:
- автоматический выбор диапазона измерений;
- автоматическое выключение неиспользуемого измерителя (функция AUTO-OFF);
- хранение результатов измерений и способность передать сохраненные данные в компьютер;
- сигнализацию разряда элементов питания.

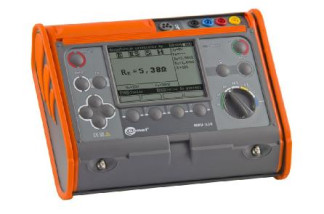

Общий вид измерителей с указанием мест нанесения знака поверки и пломбирования представлены на рисунках 1 - 3.
Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения (далее по тексту - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные ПО измерителей представлены в таблице 2.
Таблица 2 - Идентификационные данные ПО измерителей
|
Идентификационные данные (признаки) |
Значение |
||
|
Идентификационное наименование ПО |
MRU-120 |
MRU-200 |
MRU-200-GPS |
|
Номер версии (идентификационный номер ПО), не ниже |
1.05 |
3.04 |
3.04 |
|
33E81F77647A6 |
5482F164EC7351 |
5482F164EC7351 |
|
|
Цифровой идентификатор ПО |
60A47098A90C4 |
16F5F38B4074C |
16F 5F38B4074C9 |
|
1E3CB2 |
965A7 |
65A7 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики измерителей для модификации MRU-120
|
Функция измерителей |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
Температурный коэффициент, /°С |
|
Измерение действующего значения напряжения переменного тока (напряжение помех) в диапазоне частот от 45 Гц до 65 Гц |
от 0 до 100 В |
1 В |
±(0,02U + 3 е.м.р.) |
- |
|
Измерение электрического сопротивления защитных проводников (режим 2P)1) |
от 0,01 до 19,99 Ом от 20,0 до 199,9 Ом от 200 до 1999 Ом от 2,00 до 9,99 кОм от 10,0 до 19,9 кОм |
0,01 Ом 0,1 Ом 1 Ом 0,01 кОм 0,1 кОм |
±(0,02Rc + 2 е.м.р.) ±(0,02Rc + 2 е.м.р.) ±(0,02Rc + 2 е.м.р.) ±(0,05RC + 2 е.м.р.) ±(0,05RC + 2 е.м.р.) |
±0,2 е.м.р. (для RC < 1 кОм) ±(0,0007 RC + 0,2 е.м.р.) (для RC > 1 кОм) |
|
Измерение электрического сопротивления заземляющего устройства без использования клещей (режим 3P, 4P)2) |
от 0,01 до 19,99 Ом от 20,0 до 199,9 Ом от 200 до 1999 Ом от 2,00 до 9,99 кОм от 10,0 до 19,9 кОм |
0,01 Ом 0,1 Ом 1 Ом 0,01 кОм 0,1 кОм |
±(0,02-Re + 2 е.м.р.) ±(0,02Re + 2 е.м.р.) ±(0,02-Re + 2 е.м.р.) ±(0,05RE + 4 е.м.р.) ±(0,05Re + 4 е.м.р.) |
±0,2 е.м.р. (для Re < 1 кОм) ±(0,0007 Re + 0,2 е.м.р.) (для RE > 1 кОм) |
|
Измерение электрического сопротивления вспомогательных электродов |
от 1 до 999 Ом от 1 до 9,99 кОм от 10 до 19,9 кОм |
1 Ом 0,01 кОм 0,1 кОм |
±(0,05-(Rs+Rh+Re) + 8 е.м.р.) ±(0,05-(Rs+Rh+Re) + 8 е.м.р.) ±(0,05-(Rs+Rh+Re) + 8 е.м.р.) |
- |
|
Измерение электрического сопротивления заземляющего устройства с использованием клещей (режим ЗР 5?, клещи С-З)3-* |
от 0,01 до 19,99 Ом от 20,0 о 199,9 Ом от 200 до 1999 Ом |
0,01 Ом 0,1 Ом 1 Ом |
±(0,08Re +3 е.м.р.) ±(0,08 Re+3 е.м.р.) ±(0,08Re +3 е.м.р.) |
±0,2 е.м.р. (для Re < 1 кОм) ±(0,0007 Re + 0,2 е.м.р.) (для RE > 1 кОм) |
|
Измерение сопротивления заземляющего устройства бесконтактным методом с использование двух измерительных клещей (режим НН, клещи С-3, N-1) |
от 0,01 до 19,99 Ом от 20,0 до 149,9 Ом |
0,01 Ом 0,1 Ом |
±(0,1 Re + 3 е.м.р.) ±(0,2- Re + 3 е.м.р.) |
- |
U - измеренное значение напряжения переменного тока;
RC - измеренное значение электрического сопротивления защитных проводников;
RE - измеренное значение электрического сопротивления заземляющего устройства;
Rs, Rh - измеренное значение электрического сопротивления вспомогательных электродов; е.м.р. - единица младшего разряда.
Примечания:
1) Диапазон измерений сопротивления защитных проводников Rc (согласно ГОСТ IEC 61557-4-2013): от 0,24 Ом до 19,9 кОм;
2) Диапазон измерения сопротивления заземляющих устройств RE (согласно ГОСТ Р 54127-5-2011 (МЭК 61557-5:2007)): от 0,3 Ом до 19,9 кОм;
3) Диапазон измерения сопротивления заземляющих устройств RE (согласно ГОСТ Р 54127-5-2011 (МЭК 61557-5:2007)): от 0,44 Ом до 1999 кОм;
2) 3) Пределы допускаемой дополнительной относительной погрешности измерений, вызванной влиянием сопротивления вспомогательных электродов RH и Rs. %:
1 200 + --=г^——' 5 ■ 10"э + RH ■ 4 ■ 10"
При Rh > 1 кОм или Rs > 1 кОм: \ ftr + Ю_+ 200
Таблица 4 - Метрологические характеристики измерителей для модификаций MRU-200, MRU-200-GPS
|
Функция измерителей |
Диапазоны измерений |
Разреше ние |
Пределы допускаемой абсолютной погрешности измерений |
Температурный коэффициент, /°С |
|
Измерение действующего значения напряжения переменного тока (напряжение помех) в диапазоне частот от 15 до 450 Гц |
от 0 до 100 В |
1 В |
±(0,02U + 3 е.м.р.) |
- |
|
Измерение частоты переменного тока (частота помех) в диапазоне напряжения переменного тока от 1 до 100 В |
от 15 до 450 Гц |
1 Гц |
±(0,01f + 2 е.м.р.) |
- |
|
Измерение электрического сопротивления защитных проводников (режим 2P)1) |
от 0,001 до 3,999 Ом от 4,00 до 39,99 Ом от 40,0 до 399,9 Ом от 400 до 3999 Ом от 4,00 до 19,99 кОм |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом 0,01 кОм |
±(0,02RC + 4 е.м.р.) ±(0,02RC + 2 е.м.р.) ±(0,02Rc + 2 е.м.р.) ±(0,02RC + 2 е.м.р.) ±(0,05RC + 2 е.м.р.) |
±0,3 е.м.р. (для RC < 3,999 Ом) ±0,2 е.м.р. (для 3,999 Ом < RC < 1 кОм) ±(0,0007 RC + 0,2 е.м.р.) (для RC > 1 кОм) |
|
Функция измерителей |
Диапазоны измерений |
Разреше ние |
Пределы допускаемой абсолютной погрешности измерений |
Температурный коэффициент, /°С |
|
Измерение электрического сопротивления заземляющего устройства без использования клещей (режимы 3P, 4P)2) |
от 0,001 до 3,999 Ом от 4,00 до 39,99 Ом от 40,0 до 399,9 Ом от 400 до 3999 Ом от 4,00 до 19,99 кОм |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом 0,01 кОм |
±(0,02Re + 4 е.м.р.) ±(0,02Re + 2 е.м.р.) ±(0,02Re + 2 е.м.р.) ±(0,02Re + 2 е.м.р.) ±(0,05Re + 2 е.м.р.) |
±0,3 е.м.р. (для Re < 3,999 Ом) ±0,2 е.м.р. (для 3,999 Ом < RE < 1 кОм) ±(0,0007 Rc + 0,2 е.м.р.) (для RE > 1 кОм) |
|
Измерение электрического сопротивления вспомогательных электродов |
от 1 до 999 Ом от 1 до 9,99 кОм от 10 до 19,9 кОм |
1 Ом 0,01 кОм 0,1 кОм |
±(0,05(Rs+Rh +Re) + 8 е.м.р.) ±(0,05(Rs+Rh +Re) + 8 е.м.р.) ±(0,05-(Rs+Rh+Re) + 8 е.м.р.) |
- |
|
Измерение электрического сопротивления заземляющего устройства с использованием клещей (режим ЗР 5?, клещи С-З)3-* |
от 0,001 до 3,999 Ом от 4,00 до 39,99 Ом от 40,0 до 399,9 Ом от 400 до 1999 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом |
±(0,08Re + 4 е.м.р.) ±(0,08Re + 3 е.м.р.) ±(0,08Re + 3 е.м.р.) ±(0,08Re + 3 е.м.р.) |
±0,3 е.м.р. (для Re < 3,999 Ом) ±0,2 е.м.р. (для 3,999 Ом < RE < 1 кОм ±(0,0007 RC + 0,2 е.м.р.) для RE > 1 кОм |
|
Измерение сопротивления заземляющего устройства бесконтактным методом с использование двух измерительных клещей (режим WW, клещи С-3, N-1) |
от 0,01 до 19,99 Ом от 20,0 до 149,9 Ом |
0,01 Ом 0,1 Ом |
±(0,1Re + 3 е.м.р.) ±(0,2Re + 3 е.м.р.) |
- |
|
Измерение силы переменного тока (ток утечки) в диапазоне частот от 45 до 450 Гц (клещи C-3) |
от 0 до 99,9 мА от 100 мА до 999 мА от 1,00 до 9,99 А от 10,0 А до 99,9 А от 100 А до 300 А |
0,1 мА 1 мА 0,01 А 0,1 А 1 А |
±(0,08I + 5 е.м.р.) ±(0,08I + 3 е.м.р.) ±(0,05I + 5 е.м.р.) ±(0,05I + 5 е.м.р.) ±(0,05I + 5 е.м.р.) |
- |
|
Измерение силы переменного тока (ток утечки) в диапазоне частот от 45 до 450 Гц (гибкие клещи серии F) |
от 0 до 4,99 А от 5,00 до 9,99 А от 10,0 А до 99,9 А от 100 А до 300 А |
0,01 А 0,01 А 0,1 А 1 А |
не нормируется ±(0,051 + 5 е.м.р.) ±(0,05I + 5 е.м.р.) ±(0,051 + 5 е.м.р.) |
- |
Температурный коэффициент, /°С
Функция
измерителей
Разреше
ние
Диапазоны измерений
Пределы допускаемой абсолютной погрешности _измерений_
Измерение электрического сопротивления заземляющего устройства импульсным методом
от 0,1 до 99,9 Ом от 100 до 199 Ом
0,1 Ом 1 Ом
±(0,025 Re + 3 е.м.р.) ±(0,025 Re + 3 е.м.р.)
U - измеренное значение напряжения переменного тока; f - измеренное значение электрической частоты переменного тока;
RC - измеренное значение электрического сопротивления защитных проводников;
Re - измеренное значение электрического сопротивления заземляющего устройства;
RS, RH - измеренное значение электрического сопротивления вспомогательных электродов;
I - измеренное значение силы переменного тока; е. м. р. - единица младшего разряда.
Примечания:
1) Диапазон измерений сопротивления защитных проводников RC (согласно ГОСТ IEC 61557-4-2013): от 0,045 Ом до 19,99 кОм;
2) Диапазон измерений сопротивления заземляющих устройств RE (согласно ГОСТ Р 54127-5-2011 (МЭК 61557-5:2007)): от 0,1 Ом до 19,99 кОм;
3) Диапазон измерений сопротивления заземляющих устройств RE (согласно ГОСТ Р 54127-5-2011 (МЭК 61557-5:2007)): от 0,120 Ом до 1999 кОм;
2) 3)
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной влиянием сопротивления вспомогательных электро
дов RH и RS %:
R
н
■RH -1-200
- для Re < 3,999 Ом, при RH > 500 Ом или RS > 500 Ом
ГГ
а
5 ■ 10-э + йд -4 -10
-4
200 +-
200
- для Re > 3,999 Ом, при Rh > 1 кОм или Rs > 1 кОм: \ + Ю
Я.
+
|
Функция измерителей |
Диапазоны измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
|
Количество витков: 1; 2 |
Количество витков: 3; 4 |
|||
|
Измерение электрического сопротивления заземляющего устройства с адаптером ERP-1 (гибкие клещи FS-2; измерительное напряжение UN = 25 В)1) |
от 0,001 до 3,999 Ом от 4,00 до 39,99 Ом от 40,0 до 399,9 Ом от 400 до 500 Ом от 501 до 1999 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом 1 Ом |
±(0,14Re + 4 е.м.р.) ±(0,14Re + 3 е.м.р.) ±(0,14Re + 3 е.м.р.) ±(0,14Re + 3 е.м.р.) не нормируется |
±(0,12Re + 4 е.м.р.) ±(0,12Re + 3 е.м.р.) ±(0,12Re + 3 е.м.р.) ±(0,12Re + 3 е.м.р.) не нормируется |
|
Измерение электрического сопротивления заземляющего устройства с адаптером ERP-1 (гибкие клещи FS-2; измерительное напряжение UN =50 В)1) |
от 0,001 до 3,999 Ом от 4,00 до 39,99 Ом от 40,0 до 399,9 Ом от 400 до 500 Ом от 501 до 1999 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом 1 Ом |
±(0,12Re + 4 е.м.р.) ±(0,12Re + 3 е.м.р.) ±(0,12Re + 3 е.м.р.) ±(0,12Re + 3 е.м.р.) не нормируется |
±(0,1Re + 4 е.м.р.) ±(0,1Re + 3 е.м.р.) ±(0,1Re + 3 е.м.р.) ±(0,1Re + 3 е.м.р.) не нормируется |
|
Измерение электрического сопротивления заземляющего устройства с адаптером ERP-1 (гибкие клещи FSX-3; измерительное напряжение UN =25 В)1) |
от 0,001 до 3,999 Ом от 4,00 до 39,99 Ом от 40,0 до 399,9 Ом от 400 до 500 Ом от 501 до 1999 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом 1 Ом |
±(0,12Re + 4 е.м.р.) ±(0,12Re + 3 е.м.р.) ±(0,12Re + 3 е.м.р.) ±(0,12Re + 3 е.м.р.) не нормируется |
±(0,1Re + 4 е.м.р.) ±(0,1Re + 3 е.м.р.) ±(0,1Re + 3 е.м.р.) ±(0,1Re + 3 е.м.р.) не нормируется |
|
Измерение электрического сопротивления заземляющего устройства с адаптером ERP-1 (гибкие клещи FSX-3; измерительное напряжение UN =50 В)1) |
от 0,001 до 3,999 Ом от 4,00 до 39,99 Ом от 40,0 до 399,9 Ом от 400 до 500 Ом от 501 до 1999 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом 1 Ом |
±(0,1Re + 4 е.м.р.) ±(0,1Re + 3 е.м.р.) ±(0,1Re + 3 е.м.р.) ±(0,1Re + 3 е.м.р.) не нормируется |
±(0,08Re + 4 е.м.р.) ±(0,08Re + 3 е.м.р.) ±(0,08Re + 3 е.м.р.) ±(0,08Re + 3 е.м.р.) не нормируется |
RE - измеренное значение электрического сопротивления заземляющего устройств; е. м.р. - единица младшего разряда;
UN - напряжение постоянного тока (измерительное напряжение) в режиме измерения сопротивления заземляющего устройства;
RS, RH - измеренное значение электрического сопротивления вспомогательных электродов.
Примечание:
1) Пределы допускаемой дополнительной относительной погрешности измерений, вызванной влиянием сопротивления вспомогательных электродов RH и RS %:
, *(g^si'200+»..2оо•5•1гаЧ1+^)'д"'4'1(Г‘)
- для Re < 3,999 Ом и Un = 25 В; при Rh > 500 Ом или Rs > 500 Ом
f R R 2
± ( -—-■ 200 Н-----Я ■ 1 Л_э + ffrr ■ ■ Ifr4
- для Re > 3,999 Ом и Un = 25 В; при Rh > 1 кОм или Rs > 1 кОм: V + Ю ^е ' + 200
: 1 (дт^'200+д. - дя“+20<Г5 • 1ГЧг+0Яд * •1<г‘)
для: Re < 3,999 Ом и Un = 50 В; при Rh > 500 Ом или Rs > 500 Ом
{ J? f? 2 ± И-■ 5 ■ 10~3 + RH - IS -10"4
-(--—в ' 200 4--—-
для Re > 3,999 Ом и Un = 50 В; при Rh > 1 кОм или Rs > 1 кОм: V + Ю_^е ' + 200
|
Наименование характеристики |
Значение |
|
Диапазон показаний удельного сопротивления грунта, кОм/м |
от 0 до 999 |
|
Частота переменного тока измерительного сигнала, Гц: - для модификации MRU-120 в сетях 50 Гц - для модификации MRU-120 в сетях 60 Гц - для модификации MRU-200, MRU-200-GPS в сетях 16 2/3 Гц, 50 Гц, 400 Гц - для модификации MRU-200, MRU-200-GPS в сетях 60 Гц |
125 150 125 150 |
|
Параметры измерительного сигнала при измерении электрического сопротивления защитных проводников: - действующее значение напряжения переменного тока, В, не более - сила переменного тока, не менее или равно, мА |
24 200 |
|
Параметры измерительного сигнала при измерении электрического сопротивления заземляющих устройств: - действующее значение напряжения переменного тока, В - сила переменного тока, мА, не менее |
25 или 50 200 |
|
Максимальное сопротивление измерительных электродов, кОм, не более |
20 |
|
Параметры электрического питания, В: - напряжение постоянного тока от встроенного аккумулятора 4,2 Ач - для внешнего зарядного устройства от сети переменного тока частотой от 50 до 60 Гц |
4,8 от 100 до 240 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
288x233x75 |
|
Масса с аккумуляторной батареей, кг, не более |
2 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % - высота (над уровнем моря), м, не более |
от +21 до +25 от 20 до 60 2000 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - температура окружающего воздуха, при которой возможна зарядка аккумуляторной батареи, °С - относительная влажность, % - высота (над уровнем моря), м, не более |
от -10 до +50 от +10 до +35 от 20 до 85 2000 |
|
Средняя наработка на отказ, ч |
45000 |
|
Средний срок службы, лет |
15 |
наносится на переднюю панель измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Стандартный комплект поставки измерителей представлен в таблицах 7 - 8. Дополнительная комплектация измерителей (по отдельному заказу) представлена в таблице 9.
Таблица 7 - Стандартный комплект поставки измерителей модификации MRU-120
|
Наименование |
Обозначение |
Коли чество |
|
Измеритель параметров заземляющих устройств MRU |
MRU-120 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Методика поверки |
MRU-200-20 МП |
1 шт. |
|
Свидетельство о первичной поверке |
- |
1 шт. |
|
Аккумуляторная батарея NiMH S0NEL-07 4,8V |
WAAKU07 |
1 шт. |
|
Адаптер автомобильный (12 В) |
WAPRZLAD12SAM |
1 шт. |
|
Зажим «Крокодил» изолированный чёрный K01 |
WAKR0BL20K01 |
1 шт. |
|
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 |
WAZASZ7 |
1 шт. |
|
Зонд измерительный для забивки в грунт 30 см |
WAS0NG30 |
4 шт. |
|
Зонд острый с разъёмом «банан» красный |
WAS0NRE0GB1 |
1 шт. |
|
Кабель последовательного интерфейса USB |
WAPRZUSB |
1 шт. |
|
Кабель сетевой |
WAPRZLAD230 |
1 шт. |
|
Клещи измерительные C-3 |
WACEGC30KR |
1 шт. |
|
Комплект ремней «Свободные руки» |
WAP0Z SZEKRU |
1 шт. |
|
Провод измерительный 1,2 м с разъемами «банан» красный |
W APRZ1X2REBB |
1 шт. |
|
Провод измерительный 2,2 м с разъемами «банан» черный |
WAPRZ2X2BLBB |
1 шт. |
|
Провод измерительный 25 м на катушке с разъёмами «банан» голубой |
WAPRZ025BUBBSZ |
1 шт. |
|
Провод измерительный 25 м на катушке с разъемами «банан» красный |
WAPRZ025REBBSZ |
1 шт. |
|
Провод измерительный 50 м на катушке с разъемами «банан» желтый |
WAPRZ050YEBBSZ |
1 шт. |
|
Футляр L2 |
WAFUTL2 |
1 шт. |
Таблица 8 - Стандартный комплект поставки измерителей модификаций MRU-200,
MRU-200-GPS
|
Наименование |
Обозначение |
Коли чество |
|
Измеритель параметров заземляющих устройств MRU |
MRU-200 или MRU-200-GPS |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Методика поверки |
MRU-200-20 МП |
1 шт. |
|
Свидетельство о первичной поверке |
- |
1 шт. |
|
Аккумуляторная батарея NiMH S0NEL-07 4,8V |
WAAKU07 |
1 шт. |
|
Адаптер автомобильный (12 В) |
WAPRZLAD12SAM |
1 шт. |
|
Зажим «Крокодил» изолированный красный K02 |
WAKR0RE20K02 |
1 шт. |
|
Зажим «Крокодил» изолированный чёрный K01 |
WAKR0BL20K01 |
1 шт. |
|
Наименование |
Обозначение |
Коли чество |
|
Зажим специальный типа «струбцина» с разъемом «банан» |
WAZACIMA1 |
1 шт. |
|
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 |
WAZASZ7 |
1 шт. |
|
Зонд измерительный для забивки в грунт 30 см |
WAS0NG30 |
4 шт. |
|
Кабель последовательного интерфейса USB |
WAPRZUSB |
1 шт. |
|
Кабель сетевой |
WAPRZLAD230 |
1 шт. |
|
Клещи измерительные C-3 |
WACEGC30KR |
1 шт. |
|
Комплект ремней «Свободные руки» |
WAPOZ SZEKRU |
1 шт. |
|
Провод измерительный 1,2 м с разъемами «банан» красный |
W APRZ1X2REBB |
1 шт. |
|
Провод измерительный 2,2 м с разъемами «банан» черный |
WAPRZ2X2BLBB |
1 шт. |
|
Провод измерительный 25 м на катушке с разъёмами «банан» голубой |
WAPRZ025BUBBSZ |
1 шт. |
|
Провод измерительный 25 м на катушке с разъемами «банан» красный |
WAPRZ025REBBSZ |
1 шт. |
|
Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый |
WAPRZ050YEBBSZ |
1 шт. |
|
Футляр L2 |
WAFUTL2 |
1 шт. |
Таблица 9 - Дополнительная комплектация измерителей
|
Наименование |
Обозначение |
Количество для модификации |
|
|
MRU-120 |
MRU-200; MRU-200-GPS |
||
|
Беспроводной интерфейс OR-1 (USB) |
WAADAUSB0R1 |
1 шт. |
1 шт. |
|
Зажим «Крокодил» изолированный красный K02 |
WAKR0RE20K02 |
1 шт. |
1 шт. |
|
Зажим специальный типа «струбцина» с разъемом «банан» |
WAZACIMA1 |
1 шт. |
1 шт. |
|
Зонд измерительный для забивки в грунт 80 см |
WAS0NG80 |
1 шт. |
1 шт. |
|
Катушка для намотки измерительного провода |
WAP0ZSZP1 |
1 шт. |
1 шт. |
|
Клещи передающие N-1 |
WACEGN1BB |
1 шт. |
1 шт. |
|
Комплект измерительных проводов 2 м с разъемами «банан» |
WAPRZ002DZBB |
1 шт. |
1 шт. |
|
Отсек для батареек LR14 |
WAP0J1 |
1 шт. |
1 шт. |
|
Программа «СОНЭЛ Протоколы 2.0» |
- |
1 шт. |
1 шт. |
|
Футляр для двух зондов 80 см |
WAFUTL3 |
1 шт. |
1 шт. |
|
Провод измерительный 75 м на катушке экранированный с разъемами «банан» желтый (голубой, красный) |
WAPRZ75**BBSZ |
1 шт. |
1 шт. |
|
Провод измерительный 100 м на катушке экранированный с разъемами «банан» желтый (голубой, красный) |
WAPRZ100**BBSZ |
1 шт. |
1 шт. |
|
Провод измерительный 200 м на катушке экранированный с разъемами «банан» желтый (голубой, красный) |
WAPRZ200**BBSZ |
1 шт. |
1 шт. |
|
Наименование |
Обозначение |
Количество для модификации |
|
|
MRU-120 |
MRU-200; MRU-200-GPS |
||
|
Соединитель электрический - адаптер AC-16 |
WAADAAC16 |
- |
1 шт. |
|
Адаптер ERP-1 |
WAADAERP1V2 |
- |
1 шт. |
|
Клещи гибкие F-1A (0 360 мм) |
WACEGF10KR |
- |
1 шт. |
|
Клещи гибкие F-2A (0 235 мм) |
WACEGF10KR |
- |
1 шт. |
|
Клещи гибкие F-3A (0 120 мм) |
WACEGF10KR |
- |
1 шт. |
|
Клещи FS-2 (0 1260 мм) |
WACEGFS20KR |
- |
1 шт. |
|
Клещи FSX-3 (0 630 мм) |
WACEGFSX30KR |
- |
1 шт. |
осуществляется по документу MRU-200-20 МП «Измерители параметров заземляющих устройств MRU. Методика поверки», утвержденному ООО «ИЦРМ» 07.02.2020 г.
Основные средства поверки:
- калибратор универсальный 9100E (регистрационный номер в Федеральном информационном фонде 25985-03);
- магазин электрического сопротивления МС-6 модели МС-6-01/1 (регистрационный номер в Федеральном информационном фонде 51622-12);
- магазины электрического сопротивления МС-3 модели МС-3-100/3 (2 шт.) (регистрационный номер в Федеральном информационном фонде 51622-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус измерителей и (или) на свидетельство о поверке.
приведены в руководстве по эксплуатации.
Приказ Минздравсоцразвития России № 1034н от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ Р 54127-1-2010 (МЭК 61557-1:2007) Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования
ГОСТ 1ЕС 61557-4-2013 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 4. Сопротивление заземления и эквипотенциального соединения»
ГОСТ Р 54127-5-2011 (МЭК 61557-5:2007) «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 5. Сопротивление заземлителя относительно земли
Техническая документация изготовителя
| Зарегистрировано поверок | 841 |
| Поверителей | 54 |
| Актуальность данных | 29.01.2026 |
