Аппараты испытательно-прожигающие АИП-70 (далее - аппараты) предназначены для воспроизведений напряжения постоянного и переменного тока.
Аппараты испытательно-прожигающие АИП-70 (далее - аппараты) предназначены для воспроизведений напряжения постоянного и переменного тока.
| Номер в госреестре | 77983-20 |
| Наименование СИ | Аппараты испытательно-прожигающие |
| Обозначение типа СИ | АИП-70 |
| Изготовитель | Общество с ограниченной ответственностью «Производственное объединение «Энергоспецтехника» (ООО «ПО «Энергоспецтехника»), г. Пенза |
| Год регистрации | 2020 |
| Срок свидетельства | 01.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппараты испытательно-прожигающие АИП-70 (далее - аппараты) предназначены для воспроизведений напряжения постоянного и переменного тока.
Принцип действия аппаратов заключается в преобразовании напряжения электрической сети в высокое напряжение переменного тока или высокое постоянное (выпрямленное) напряжение отрицательной полярности с контролем выходного (высокого) напряжения и контролем тока утечки в цепи выпрямленного напряжения.
Конструктивно аппараты выполнены в виде двух блоков: блока высоковольтного и блока управления.
Аппараты могут быть использованы для испытаний изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков переменным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.
Аппараты имеют три исполнения: ЛАДМ.441321.001, ЛАДМ.441321.002 (малогабаритный) и ЛАДМ.441321.003 (с увеличенным выходным током в режиме короткого замыкания).

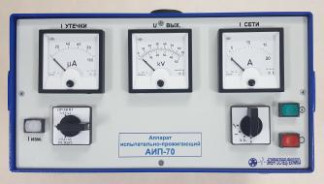

Фотографии внешнего вида аппаратов представлены на рисунках 1-5.
'ъ\
I
отсутствует.
Основные метрологические и технические характеристики представлены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон воспроизведений выходного переменного напряжения (действующее значение), кВ |
от 10 до 50 |
|
Диапазон воспроизведений выходного выпрямленного напряжения (амплитудное значение), кВ |
от 10 до 70 |
|
Пределы допускаемой приведённой погрешности воспроизведений переменного напряжения в режиме холостого хода, % |
±3 |
|
Пределы допускаемой приведённой погрешности воспроизведений выпрямленного напряжения в режиме испытания объекта с ёмкостной нагрузкой (не менее 10 нФ), % |
±3 |
|
Диапазон измерений тока утечки испытываемого объекта в режиме воспроизведения выпрямленного напряжения, мкА |
от 0 до 1000 |
|
Пределы допускаемой приведенной погрешности измерений тока утечки испытываемого объекта, % |
±10 |
|
Примечание. При определении приведённой погрешности нормирующим значением является верхний предел диапазона измерений (воспроизведений) |
|
Таблица 2 - Технические характеристики
|
Выходной переменный рабочий ток (действующее значение) в режиме короткого замыкания, мА, не менее - для исполнения ЛАДМ.441321.002 - для исполнения ЛАДМ.441321.001 - для исполнения ЛАДМ.441321.003 |
20 40 80 |
|
Условия применения (У2 по ГОСТ 15150): - температура окружающего воздуха, °С - относительная влажность воздуха (при плюс 25 °С), % - атмосферное давление, кПа (мм рт. ст.) |
от -10 до +40 до 80 от 84 до 106,7 (от 630 до 800) |
|
Напряжение питания переменного тока, В |
от 198 до 242 |
|
Частота напряжения питания, Г ц |
50±1 |
|
Потребляемая мощность, кВ-А, не более - для исполнений ЛАДМ.441321.001 и ЛАДМ.441321.002 - для исполнения ЛАДМ.441321.003 |
2,2 5 |
|
Габаритные размеры, мм, не более - блок управления: • для исполнения ЛАДМ.441321.001 • для исполнения ЛАДМ.441321.002 • для исполнения ЛАДМ.441321.003 - блок высоковольтный: • для исполнений ЛАДМ.441321.001 и ЛАДМ.441321.003 • для исполнения ЛАДМ.441321.002 |
400x310x250 430x240x400 500x380x290 550x780x508 360x360x740 |
|
Масса, кг, не более - для исполнений ЛАДМ.441321.001 и ЛАДМ.441321.003 - для исполнения ЛАДМ.441321.002 |
150 65 |
|
Уровень создаваемых индустриальных радиопомех не превышает значений, установленных для оборудования класса А группы 2 по ГОСТ Р 51318.11-2006 |
|
наносится на табличку, расположенную на задней панели блока управления, методом металло-графики, и на руководство по эксплуатации в левый верхний угол титульного листа типографским способом
Комплект поставки приведён в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Блок управления |
- |
1 |
|
Блок высоковольтный |
- |
1 |
|
Кабель сетевой |
- |
1 |
|
Кабель измерений |
- |
1 |
|
Кабель питания высоковольтного блока |
- |
1 |
|
Провод защитного заземления |
- |
1 |
|
Щуп зазора разрядников* |
- |
1 |
|
Щуп уровня масла* |
- |
1 |
|
Аппараты испытательно-прожигающие АИП-70. Руководство по эксплуатации |
ЛАДМ.441321.00Х* |
1 |
|
Аппараты испытательно-прожигающие АИП-70. Методика поверки |
МП 475-2019 |
1 |
|
Комплект ЗИП: |
||
|
- светодиод* |
АЛ307АМ (красный) |
1 |
|
- светодиод* |
АЛ307 ВМ (зелёный) |
1 |
|
- вставка плавкая* |
ВТФ-10 |
2 |
|
* - в зависимости от исполнения |
||
осуществляется по документу МП 475-2019 «Аппараты испытательно-прожигающие АИП-70. Методика поверки», утверждённому ФБУ «Пензенский ЦСМ» 20 ноября 2019 г.
Основные средства поверки:
- киловольтметр цифровой СКВ-100 (регистрационный номер 38063-08 в Федеральном информационном фонде);
- микроамперметр М244 (регистрационный номер 2373-68 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на аппараты.
приведены в эксплуатационной документации.
Приказ Федерального агентства по техническому регулированию и метрологии от
01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 110-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 года № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 2109 Гц»
ГОСТ 8.027-2001. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ЛАДМ.441321.001 ТУ. Аппарат испытательно-прожигающий АИП-70. Технические условия
