Ключи моментные предельные регулируемые DREMOMETER, 77421-20

Ключи моментные предельные регулируемые DREMOMETER (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Карточка СИ
Номер в госреестре 77421-20
Наименование СИ Ключи моментные предельные регулируемые
Обозначение типа СИ DREMOMETER
Изготовитель "GEDORE Werkzeugfabrik GmbH & Co. KG", Германия
Год регистрации 2020
Срок свидетельства 10.02.2030
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Ключи моментные предельные регулируемые DREMOMETER (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.

Описание

Принцип работы ключей основан на срабатывании механизма регулирования значения крутящего момента. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.

Конструктивно ключи состоят из корпуса, рукоятки, фиксатора, предельного механизма, шкалы с указателем значений крутящего момента силы и головки с присоединительным элементом. Внутри корпуса находится механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.

Все выпускаемые модификации ключей отличаются величиной воспроизводимого крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, наличием трещотки с присоединительным квадратом и формой присоединительного элемента. Присоединительные элементы ключей могут быть выполнены в виде квадратов с шариковыми фиксаторами (модификации ключей: AM, A, B, BR, BC, C, CR CD, CDR, DS, D, DR, DX, E, MINl), цилиндров с штифтовыми фиксаторами (модификации ключей: AZ, BZ, CZ, DZ, DXZ) или внутренними соединительными прямоугольниками (модификации ключей: A-SE, B-SE, C-SE).

Ключ DREMOMETER MINI выполнен в цельном пластиковом корпусе с рукояткой. Имеет дополнительную микрометрическую шкалу для установки промежуточных величин в Нм с ценой деления 0,05 Нм.

Обозначение модификаций ключей моментных предельных регулируемых DREMOMETER может включать в себя следующие буквенные обозначения:

R - ключ укомплектован в пластиковом ящике с алюминиевой трубкой;

A+S - ключ имеет устройство предварительно настроенной величины крутящего момента и защиты, устраняющее вероятность случайной или ошибочной настройки.

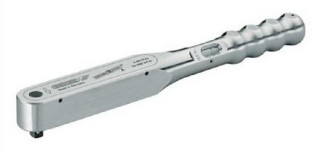

Общий вид ключей представлен на рисунке 1.

а) модификации ключей: AM, A, B, BR, BC, C, CR CD, CDR, DS, D, DR, DX, E

г) модификации ключей MINI

б) модификации ключей: AZ, BZ, СZ, DZ, DXZ

в) модификации ключей: A-SE, B-SE, C-SE

Рисунок 1 - Общий вид ключей моментных предельных регулируемых DREMOMETER

Пломбирование ключей не предусмотрено, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.

Программное обеспечение

отсутствует.

Таблица 1 -Метрологические характеристики

Исполнение

Модификация

Диапазон воспроизведений крутящего момента силы, Н-м

Предел допускаемой относительной погрешности воспроизведений крутящего момента силы, %

Дискретность

отсчета,

Нм

DREMOMETER

АМ

от 6 до 30

±3

1

A

от 8 до 40

±3

5

B

от 25 до 120

±3

5

BR

от 25 до 120

±3

5

BC

от 40 до 200

±3

5

C

от 60 до 300

±3

5

CR

от 60 до 300

±3

5

CD

от 80 до 360

±3

5

CDR

от 80 до 360

±3

5

DS

от 110 до 550

±3

10

D

от 155 до 760

±3

10

DR

от 155 до 760

±3

10

DX

от 520 до 1000

±3

10

E

от 750 до 2000

±3

50

DREMOMETER A+S

АМ A+S

от 6 до 30

±3

1

A A+S

от 8 до 40

±3

5

B A+S

от 25 до 120

±3

5

BC A+S

от 40 до 200

±3

5

C A+S

от 60 до 300

±3

5

CD A+S

от 80 до 360

±3

5

DS A+S

от 110 до 550

±3

10

D A+S

от 155 до 760

±3

10

DR A+S

от 155 до 760

±3

10

DX A+S

от 520 до 1000

±3

10

E A+S

от 750 до 2000

±3

50

DREMOMETER

MINI

MINI

от 2,5 до 12

±3

0,5

Исполнение

Модификация

Диапазон воспроизведений крутящего момента силы, Н-м

Предел допускаемой относительной погрешности воспроизведений крутящего момента силы, %

Дискретность

отсчета,

Нм

DREMOMETER Z

от 8 до 40

±3

5

BZ

от 25 до 120

±3

5

CZ

от 80 до 400

±3

5

DZ

от 140 до 620

±3

10

DXZ

от 520 до 1000

±3

10

DREMOMETER SE

А-SE

от 8 до 40

±3

5

B-SE

от 25 до 120

±3

5

C-SE

от 80 до 400

±3

5

DREMOMETER Z A+S

А2 A+S

от 8 до 40

±3

5

BZ A+S

от 25 до 120

±3

5

CZ A+S

от 80 до 400

±3

5

DZ A+S

от 140 до 620

±3

10

DXZ A+S

от 520 до 1000

±3

10

DREMOMETER SE A+S

А-SE A+S

от 8 до 40

±3

5

B-SE A+S

от 25 до 120

±3

5

C-SE A+S

от 80 до 400

±3

5

Таблица 2 - Основные технические характеристики

Исполнение

Модификация

Длина, мм, не более

Масса, кг, не более

Размер присоединительного элемента (квадрата, цилиндра или внутреннего прямоугольника), мм

АМ

268

0,58

6,3x6,3

A

338

1,0

10х10

B

462

1,5

12,5х12,5

BR

462

2,2

12,5х12,5

BC

551

1,4

12,5х12,5

C

617

2,0

12,5х12,5

CR

617

2,7

12,5х12,5

DREMOMETER

CD

717

2,4

20х20

CDR

717

3,1

20х20

DS

812

2,9

20х20

D

812

3,2

20х20

DR

812

5,0

20х20

DX

812

5,6

20х20

E

932

12,0

25х25

Исполнение

Модификация

Длина, мм, не более

Масса, кг, не более

Размер присоединительного элемента (квадрата, цилиндра или внутреннего прямоугольника), мм

DREMOMETER

A+S

АМ A+S

256

0,58

6,3х6,3

A A+S

326,5

1,00

10х10

B A+S

450

1,50

12,5х12,5

BC A+S

539

1,40

12,5х12,5

C A+S

605

2,00

12,5х12,5

CD A+S

705,5

2,40

20х20

DS A+S

800

2,90

20х20

D A+S

800

3,20

20х20

DR A+S

800

5,00

20х20

DX A+S

800

5,60

20х20

E A+S

920

11,60

25х25

DREMOMETER

MINI

MINI

211

0,32

6,3х6,3

DREMOMETER

Z

AZ

366

1,0

0 16

BZ

489

1,45

0 16

CZ

645

2,0

0 16

DZ

846

3,0

0 22

DXZ

1319

5,0

0 28

DREMOMETER

SE

A-SE

361

0,95

9x12

B-SE

486

1,25

9x12

C-SE

653

1,70

14x18

DREMOMETER Z A+S

А2 A+S

354

1,0

0 16

BZ A+S

477,5

1,45

0 16

CZ A+S

633

2,0

0 16

DZ A+S

834,5

3,0

0 22

DXZ A+S

1319

5,5

0 28

DREMOMETER SE A+S

A-SE A+S

350

0,95

9x12

B-SE A+S

474

1,25

9x12

C-SE A+S

642

1,70

14x18

763-11

125

0,241

6,3х6,3

763-12

125

0,241

6,3х6,3

Наименование характеристики

Значение

Наработка на отказ, циклов, не менее

5000

Условия эксплуатации:

-температура окружающего воздуха, °С -относительная влажность воздуха, %

от +15 до +25 от 40 до 80

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Ключ моментный предельный регулируемый

DREMOMETER (модификация по заказу)

1 шт.

Комплект принадлежностей (дополнительные адаптеры, ключ для крышки, ключ для настройки, удлинительная труба )

-

по отдельному заказу

Руководство по эксплуатации

-

1 экз.

Футляр

-

1 шт.

Поверка

осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».

Основные средства поверки:

- установки для поверки моментных ключей и измерители крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011, относительная погрешность ±1 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема средств измерений крутящего момента силы

МИ 2593-2000 Государственная система обеспечения единства измерений. Ключи мо-ментные. Методика поверки

Техническая документация компании GEDORE Werkzeugfabrik GmbH & Co, Германия
