Комплекты измерительные Testo 440 предназначены для измерений климатических параметров: температуры, относительной влажности, скорости потока воздуха, абсолютного и дифференциального давления, уровня освещенности, концентрации монооксида (СО) диоксида (СО2) углерода в атмосфере.
| Номер в госреестре | 75219-19 |
| Наименование СИ | Комплекты измерительные |
| Обозначение типа СИ | Testo 440 |
| Изготовитель | "Testo Instruments (Shenzhen) Co. Ltd.", КНР; Фирма "Testo SE & Co. KGaA", Германия (срок свидеетельства: 03.06.2024г.) |
| Год регистрации | 2019 |
| Срок свидетельства | 03.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Руководство по эксплуатации | скачать |
Комплекты измерительные Testo 440 предназначены для измерений климатических параметров: температуры, относительной влажности, скорости потока воздуха, абсолютного и дифференциального давления, уровня освещенности, концентрации монооксида (СО) диоксида (СО2) углерода в атмосфере.

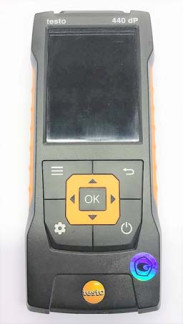

Комплекты измерительные Testo 440 представляют собой наборы (рисунок 1), состоящие из:
- аналоговых измерительных зондов;
- цифровых измерительных зондов;
- цифровых измерительных модулей;
- коммутационных рукояток;
- измерительных приборов Testo 440 и Testo 440 dP;
- планшета с предустановленным программным обеспечением (ПО).
Аналоговые измерительные зонды (таблица 1) состоят из одного или нескольких первичных преобразователей. Принцип действия аналоговых измерительных зондов основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы. Для работы аналоговые измерительные зонды подключаются к измерительным приборам Testo 440 и Testo 440 dP.
Цифровые измерительные зонды состоят из одного или нескольких первичных преобразователей и электронного блока. Принцип действия цифровых измерительных зондов основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы, поступающие в электронный блок, который преобразует их в цифровой сигнал для дальнейшей передачи на устройство индикации. Цифровые измерительные зонды выпускаются с пластмассовыми рукоятками, на которых располагаются световой LED-индикатор и кнопка включения/выключения.
Цифровые измерительные модули состоят из одного или нескольких первичных преобразователей и электронного блока. Принцип действия аналогичен цифровым измерительным зондам. Цифровые измерительные модули подключаются к коммутационной рукоятке.
Коммутационные рукоятки предназначены для подключения к ним цифровых измерительных модулей с целью обеспечения их электропитанием, а также передачи от них цифрового сигнала на средство индикации. Коммутационные рукоятки выпускаются в пластмассовых корпусах, на которых располагаются световой LED-индикатор и кнопка включения/выключения. Коммутационные рукоятки могут быть проводными и беспроводными с модулем Bluetooth.
Измерительные приборы Testo 440 и Testo 440 dP предназначены для измерения и индикации измеренных значений от аналоговых измерительных зондов, а также для индикации измеренных значений от цифровых измерительных зондов и цифровых измерительных модулей. Принцип действия измерительных приборов Testo 440 и Testo 440 dP основан на преобразовании электрических сигналов, поступающих от аналоговых измерительных зондов в цифровой сигнал и преобразования цифрового сигнала в значения измеренных величин, отображаемых на экране. Измерительные приборы Testo 440 и Testo 440 dP состоят из батарейного отсека, электронного блока с кнопками управления и разъемами для подключения измерительных зондов и проводной коммутационной рукоятки, модуля Bluetooth для подключения беспроводной коммутационной рукоятки и экрана. Измерительный прибор Testo 440 dP в дополнение имеет модуль измерения дифференциального давления. Корпус измерительных приборов Testo 440 и Testo 440 dP пластмассовый.
Планшеты с предустановленным ПО предназначены для индикации измеренных значений от цифровых измерительных модулей через беспроводные коммутационные рукоятки с модулем Bluetooth.
0635 0551
Пломбирование комплектов измерительных Testo 440 не предусмотрено.
Внутреннее (встроенное) программное обеспечение (ПО) является метрологически значимым и устанавливается при изготовлении комплектов измерительных Testo 440. Пользователь не имеет возможности считывания и модификации ПО.
Таблица 4 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
single climate rel.bin |
|
Номер версии (идентификационный номер) ПО |
Недоступно пользователю |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Недоступно пользователю |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики комплектов измерительных Testo 440 представлены в таблицах 5-10.
Таблица 5 - Метрологические характеристики аналоговых измерительных зондов
|
Артикул |
Тип чувствительного элемента |
Диапазон измерений температуры, °С |
Поддиапазоны измерений |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
|
0615 1212 |
Терморезистор NTC |
от -40 до +150 |
от -40 до -25 включ. св. -25 до +75 включ. св. +75 до +100 включ. св. +100 до +150 |
±0,4 ±0,2 ±0,4 ±0,005ЧШм |
|
0615 1712 |
Терморезистор NTC |
от -40 до +125 |
от -40 до -25 включ. св. -25 до +85 включ. св. +85 до +125 |
±0,4 ±0,2 ±0,4 |
|
0615 5505 |
Терморезистор NTC |
от -40 до +85 |
- |
±1,0 |
|
0602 1793 |
Термопара тип К |
от -40 до +300 |
- |
±2,5 |
|
0602 0393 |
Термопара тип К |
от -40 до +300 |
от -40 до +100 включ. св. +100 до +300 |
±5 ±0,05^изм |
|
0602 0193 |
Термопара тип К |
от 0 до +300 |
от 0 до +100 включ. св. +100 до +300 |
±5 ±0,05^изм |
|
0602 0693 |
Термопара тип К |
от -40 до +600 |
от -40 до +50 включ. св. +50 до +600 |
м з и 5 t ±,1 0 ± |
|
0602 0993 |
Термопара тип К |
от -40 до +300 |
от -40 до +100 включ. св. +100 до +300 |
±5 ±0,05^изм |
|
0602 2394 |
Термопара тип К |
от -40 до +250 |
от -40 до +100 включ. св. +100 до +250 |
±5 ±0,05^изм |
|
0602 4792 |
Термопара тип К |
от -40 до +170 |
от -40 до +100 включ. св. +100 до +170 |
±5 ±0,05^изм |
|
0602 4892 |
Термопара тип К |
от -40 до +400 |
от -40 до +100 включ. св. +100 до +400 |
±5 ±0,05^изм |
|
0602 1993 |
Термопара тип К |
от -40 до +400 |
от -40 до +50 включ. св. +50 до +400 |
±5 ±0,1Чизм |
|
0628 0020 |
Термопара тип К |
от -40 до +120 |
от -40 до +100 включ. св. +100 до +120 |
±5 ±0,05^изм |
|
0602 4592 |
Термопара тип К |
от -40 до +130 |
от -40 до +100 включ. св. +100 до +130 |
±5 ±0,05^изм |
|
0602 0092 |
Термопара тип К |
от -40 до +130 |
от -40 до +100 включ. св. +100 до +130 |
±5 ±0,05^изм |
|
0602 4692 |
Термопара тип К |
от -40 до +100 |
- |
±5 |
|
0602 0593 |
Термопара тип К |
от -40 до +600 |
от -40 до +375 включ. св. +375 до +600 |
±1,5 ±0,004Чизм |
|
0602 2693 |
Термопара тип К |
от -40 до +100 |
- |
±1,5 |
|
0602 5792 |
Термопара тип К |
от -40 до +1000 |
от -40 до +375 включ. св. +375 до +1000 |
±1,5 ±0,004Чизм |
|
0602 5793 |
Термопара тип К |
от -200 до +40 |
от -200 до -167 включ. св. -167 до +40 |
±0,015%зм| ±2,5 |
|
0502 5693 |
Термопара тип К |
от -40 до +1000 |
от -40 до +375 включ. св. +375 до +1000 |
±1,5 ±0,004Чизм |
|
0602 1293 |
Термопара тип К |
от -40 до +300 |
- |
±2,5 |
|
0602 0493 |
Термопара тип К |
от -40 до +1000 |
- |
±1,5 ±0,004Чизм |
|
0602 2292 |
Термопара тип К |
от -40 до +300 |
- |
±2,5 |
|
0602 0644 |
Термопара тип К |
от -40 до +400 |
от -40 до +333 включ. св. +333 до +400 |
±2,5 ±0,0075ЧШм |
|
0602 0645 |
Термопара тип К |
от -40 до +400 |
от -40 до +333 включ. св. +333 до +400 |
±2,5 ±0,0075ЧШм |
|
0602 0646 |
Термопара тип К |
от -40 до +250 |
- |
±2,5 |
|
Примечания: 1 ^зм - измеренное значение температуры, °С 2 Допускаемая погрешность измерений комплектов измерительных Testo 440 при работе с аналоговыми измерительными зондами равна сумме допускаемых погрешностей подключенного аналогового зонда и измерителя Testo 440 или Testo 440dP в соответствии с таблицей 9 |
||||
Таблица 6 - Метрологические характеристики комплектов измерительных Testo 440 при работе с цифровыми измерительными зондами_
|
Артикул |
Измеряемая величина (тип чувствительного элемента) |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
|
В диапазоне измерений |
Погрешность |
|||
|
0635 1032 |
Скорость потока воздуха (обогреваемая струна), м/с |
от 0,3 до 30 |
от 0,3 до 20 включ. св. 20 до 30 |
±(0,04+0,04^Шм) ±(0,5+0,05^Шм) |
|
Температура (терморезистор NTC), °С |
от -20 до +70 |
от -20 до +70 |
±0,5 |
|
|
0635 9532 |
Скорость потока воздуха (крыльчатка), м/с |
от 0,6 до 50 |
от 0,6 до 25 включ. св. 25 до 50 |
±(0,2+0,015^Шм) ±(0,2+0,02^Шм) |
|
0636 9775 |
Температура (терморезистор NTC), °С |
от -20 до +180 |
от -20 до 0 включ. св. 0 до +50 включ. св. +50 до +180 |
±0,5 ±0,4 ±0,5 |
|
Относительная влажность (емкостный), % |
от 10 до 90 |
от 10 до 90 |
±3 |
|
|
0628 0152 |
Скорость потока воздуха (обогреваемая струна), м/с |
от 0,015 до 5 |
от 0,015 до 5 |
±(0,03+0,04^Шм) |
|
Температура (терморезистор NTC), °С |
от 0 до +50 |
от 0 до +50 |
±1 |
|
|
0635 1052 |
Скорость потока воздуха (обогреваемая струна), м/с |
от 0,015 до 5 |
от 0 до 5 |
±(0,02+0,05^Шм) |
|
Температура (терморезистор NTC), °С |
от 0 до +50 |
от 0 до +50 |
±1 |
|
|
Примечание - wизм - измеренное значение скорости потока воздуха, м/с |
||||
Таблица 7 - Метрологические характеристики комплектов измерительных Testo 440 при работе с цифровым измерительным зондом 0635 0551_
|
Артикул |
Измеряемая величина (тип чувствительного элемента) |
Диапазон измерений, лк |
Пределы допускаемой относительной погрешности измерений |
|
0635 0551 |
Освещенность (кремниевый фотодиод) |
от 0,01 до 99999 |
±15 % |
Таблица 8 - Метрологические характеристики комплектов измерительных Testo 440 при работе с цифровыми измерительными модулями_
|
Артикул |
Измеряемая величина(тип чувствительного элемента) |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
|
В диапазоне измерений |
Погрешность |
|||
|
0632 1270 |
Концентрация СО (электрохимический сенсор), млн-1 |
от 0 до 500 |
от 0 до 500 |
Основная при tраб=+20 °С: ±(3+0,1-Ссо изм) |
|
Дополнительная: + 100 % основной погрешности при отклонении ^аб на каждые 10 °С от +20 °С |
||||
|
0636 9730 |
Температура (терморезистор NTC), °С |
от -20 до +70 |
от -20 до +70 |
±0,5 |
|
Относительная влажность (емкостный), % |
от 5 до 90 |
от 5 до 90 |
±2 |
|
|
0636 9770 |
Температура (терморезистор NTC), °С |
от -20 до +70 |
от -20 до +15 включ. св. +15 до +30 включ. св. +30 до +70 |
±0,5 ±0,3 ±0,5 |
|
Относительная влажность (емкостный), % |
от 5 до 95 |
от 5 до 95 |
±2 |
|
|
0632 1550 |
Температура (терморезистор NTC), °С |
от 0 до +50 |
от 0 до +50 |
±0,5 |
|
Относительная влажность (емкостный), % |
от 10 до 90 |
от 10 до 90 |
±3 |
|
|
Концентрация СО2 (инфракрасный сенсор), млн-1 |
от 0 до 10000 |
от 0 до 10000 |
±(100+0,05 Ссо2 изм) |
|
|
Абсолютное давление, гПа |
от 700 до 1100 |
от 700 до 1100 |
±5 |
|
|
0635 9370 |
Скорость потока воздуха (крыльчатка), м/с |
от 0,1 до 15 |
от 0,1 до 15 |
±(0,2+0,015^Шм) |
||
|
Температура (терморезистор NTC), °С |
от -20 до +70 |
от -20 до +70 |
±0,5 |
|||
|
0635 9430 |
Скорость потока воздуха (крыльчатка), м/с |
от 0,3 до 35 |
от 0,3 до 20 включ. св. 20 до 35 |
±(0,1+0,05^Шм) ±(0,2+0,05^Шм) |
||
|
Температура (терморезистор NTC), °С |
от -20 до +70 |
от -20 до +70 |
±0,5 |
|||
|
0635 1570 |
Скорость потока воздуха (обогреваемая струна), м/с |
от 0,3 до 30 |
от 0,3 до 20 включ. св. 20 до 30 |
±(0,04+0,05^Шм) ±(0,5+0,05^Шм) |
||
|
Температура (терморезистор NTC), °С |
от -20 до +70 |
от -20 до +70 |
±0,8 |
|||
|
Относительная влажность (емкостный), % |
от 10 до 90 |
от 10 до 35 включ. от 35 до 65 включ. от 65 до 90 |
±5 ±3 ±5 |
|||
|
0635 9570 |
Скорость потока воздуха (крыльчатка), м/с |
от 0,6 до 50 |
от 0,6 до 25 включ. св. 25 до 50 |
±(0,2+0,015^Шм) ±(0,2+0,02^Шм) |
||
|
Температура (терморезистор NTC), °С |
от -10 до +70 |
от -10 до +70 |
±1,8 |
|||
|
Примечания: 1 ССО изм - измеренное значение концентрации СО, млн-1; 2 СС02 изм - измеренное значение концентрации СО2, млн-1; 3 w^i^ - измеренное значение скорости потока воздуха, м/с |
||||||
|
Таблица 9 - Метрологические хар |
)актеристики измерительных приборов Testo 440, Testo 440dP |
|||||
|
Артикул |
Измеряемая величина (тип чувствительного элемента) |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|||
|
В диапазоне измерений |
Погрешность |
|||||
|
0560 4401 0560 4402 |
Температура (терморезистор NTC), °С |
от -40 до +150 |
от -40 до -25 включ. от -25 до +75 включ. от +75 до +100 включ. свыше +100 до +150 |
±0,4 ±0,2 ±0,4 ±0,005ЧШм |
||
|
0560 4401 0560 4402 |
Температура (термопара типа К), °С |
от -200 до +1000 |
от -200 до +1000 |
±(0,3+0,001%зм|) |
||
|
0560 4402 |
Дифференциальное давление, гПа |
от -150 до +150 |
от -150 до +150 |
±(0,2+0,015-|Ризм|) |
||
|
Примечания: 1 ^зм - измеренное значение температуры, °С 2 Pизм - измеренное значение дифференциального давления, гПа |
||||||
|
Наименование характеристики |
Значение |
|
|
Условия эксплуатации: |
||
|
-температура окружающей среды, °С |
||
|
— |
аналоговые зонды |
от -20 до +70 |
|
- |
измерительные приборы Testo 440 и Testo 440 dP |
от -20 до +50 |
|
— |
цифровой измерительный зонд 0635 1032 |
от -20 до +70 |
|
— |
цифровой измерительный зонд 0635 9532 |
от -10 до +70 |
|
- |
цифровой измерительный зонд 0636 9775 |
от -5 до +50 |
|
— |
цифровой измерительный зонд 0628 0152 |
от 0 до +50 |
|
— |
цифровой измерительный зонд 0635 1052 |
от 0 до +50 |
|
— |
цифровой измерительный зонд 0635 0551 |
от 0 до +50 |
|
— |
цифровой измерительный модуль 0632 1270 |
от -5 до +50 |
|
— |
цифровой измерительный модуль 0636 9730 |
от -20 до +70 |
|
— |
цифровой измерительный модуль 0636 9770 |
от -20 до +70 |
|
— |
цифровой измерительный модуль 0632 1550 |
от 0 до +50 |
|
— |
цифровой измерительный модуль 0635 9370 |
от -20 до +70 |
|
— |
цифровой измерительный модуль 0635 9430 |
от -20 до +70 |
|
— |
цифровой измерительный модуль 0635 1570 |
от -20 до +70 |
|
— |
цифровой измерительный модуль 0635 9570 |
от -10 до +70 |
|
Температура транспортировки и хранения, °С |
||
|
— |
аналоговые зонды |
от -20 до +70 |
|
— |
измерительные приборы Testo 440 и Testo 440 dP |
от -20 до +50 |
|
— |
цифровой измерительный зонд 0635 1032 |
от -20 до +70 |
|
— |
цифровой измерительный зонд 0635 9532 |
от -10 до +70 |
|
— |
цифровой измерительный зонд 0635 9775 |
от -20 до +60 |
|
— |
цифровой измерительный зонд 0628 0152 |
от -20 до +60 |
|
— |
цифровой измерительный зонд 0635 1052 |
от -20 до +60 |
|
— |
цифровой измерительный зонд 0635 0551 |
от -20 до +50 |
|
— |
цифровой измерительный модуль 0632 1270 |
от +10 до +30 |
|
— |
цифровой измерительный модуль 0636 9730 |
от -20 до +70 |
|
— |
цифровой измерительный модуль 0636 9770 |
от -20 до +70 |
|
— |
цифровой измерительный модуль 0632 1550 |
от 0 до +50 |
|
— |
цифровой измерительный модуль 0635 9370 |
от -20 до +70 |
|
— |
цифровой измерительный модуль 0635 9430 |
от -20 до +70 |
|
— |
цифровой измерительный модуль 0635 1570 |
от -20 до +70 |
|
— |
цифровой измерительный модуль 0635 9570 |
от -10 до +70 |
|
Элементы питания типа АА, шт. |
3 |
|
наносится на переднюю панель измерительных приборов Testo 440 и Testo 440 dP с помощью отдельной наклейки или на информационную этикетку, наклеенную на тыльную сторону средства измерений (рисунок 2) и титульный лист руководства по эксплуатации типографским способом.
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Комплект измерительный Testo 440 |
- |
1 шт. |
Состав в соответствии с заказом |
|
Элементы питания |
ААА |
В соответствии с заказом |
- |
|
Руководство по эксплуатации |
- |
1 экз. |
на комплект |
|
Методика поверки |
РТ-МП-5737-442-2019 |
1 экз. |
на комплект |
осуществляется по документу РТ-МП-5737-442-2019 «ГСИ. Комплекты измерительные Testo 440. Методика поверки», утвержденному ФБУ «Ростест-Москва» 25 февраля 2019 года. Основные средства поверки:
- эталонный термопреобразователь сопротивления, диапазон измерений температуры от минус 40 до плюс 300 °С, 3-й разряд по ГОСТ 8.558-2009;
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11);
- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
- калибраторы температуры поверхностные КТП-1, КТП-2 (регистрационный номер в Федеральном информационном фонде 53247-13);
- калибраторы температуры JOFRA серии ATC-125 и ATC-650 (регистрационный номер в Федеральном информационном фонде 46576-11);
- калибраторы температуры CTC-1200A (регистрационный номер в Федеральном информационном фонде 18844-03);
- генератор влажного воздуха «HygroGen 2 (регистрационный номер в Федеральном информационном фонде № 32405-11);
- гигрометр Rotronic модификации HygroLog NT (регистрационный номер в Федеральном информационном фонде № 64196-16);
- установки аэродинамические эталонные 1 и 2 разрядов по ГОСТ Р 8.886-2015;
- измерители давления цифровые ИДЦ-2(регистрационный номер в Федеральном информационном фонде № 63682-16);
- рабочие эталоны 3-го разряда по ГОСТ Р 8.840-2013;
- стандартные образцы состава искусственной газовой смеси в азоте (Ы2-МЗ-1) (регистрационный номер в Федеральном информационном фонде 10706-2015);
- поверочный нулевой газ (ПНГ) азот марки Б по ТУ 6-21-39-96;
- группа из трех эталонных светоизмерительных ламп СИС 107-1000 с цветовой температурой 2856 К в ранге рабочего эталона 1-го разряда по ГОСТ 8.023-2014.
Допускается применение аналогичных средств поверки и стандартных образцов, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1106 Па
ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
Техническая документация Testo SE &Co. KGaA, Германия
| Зарегистрировано поверок | 4133 |
| Поверителей | 63 |
| Актуальность данных | 24.10.2025 |
