| Номер в госреестре | 74077-19 |
| Наименование СИ | Измерители артериального давления |
| Обозначение типа СИ | CS Medica CS-109 Premium |
| Изготовитель | "Shenzhen Complectservice Industrial & Trade Co., Ltd.", Китай; Фирма "Zhenjiang Complectservice Industrial & Trade Co., Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители артериального давления CS Medica CS-109 Premium предназначены для измерений максимального (систолического) и минимального (диастолического) артериального давления путем измерения избыточного давления воздуха в манжете в момент появления и исчезновения тонов Короткова.
Принцип действия измерителей артериального давления CS Medica CS-109 Premium основан на неинвазивном измерении манометром прибора давления воздуха в компрессионной манжете в момент появления (принимается за систолическое артериальное давление) и исчезновения (принимается за диастолическое артериальное давление) прослушиваемых тонов Короткова. Давление воздуха в манжете создается и регулируется с помощью ручного пневматического нагнетателя (груши), появление и исчезновение тонов Короткова прослушивается с помощью фонендоскопа.
Измеритель артериального давления CS Medica CS-109 Premium состоит из мембранного манометра увеличенного размера, манжеты компрессионной, нагнетателя давления (груши). Манжета компрессионная представляет собой пневмокамеру, помещенную в чехол с застежкой для фиксации на плече. Соединение манжеты с манометром и пневматическим нагнетателем осуществляется эластичными резиновыми трубками, манометр совмещен с пневматическим нагнетателем, снабженным клапаном стравливания.

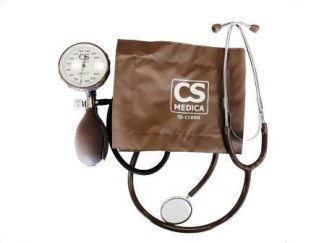

Общий вид измерителя артериального давления CS Medica CS-109 Premium представлен на рисунке 1.
Пломбировка не предусмотрена.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений давления воздуха манжете, мм рт.ст. | от 0 до 300 |
| Пределы допускаемой абсолютной погрешности при измерении давления воздуха в манжете, мм рт.ст. | ±3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Цена деления шкалы манометра прибора, мм рт.ст. | 2 |
| Масса, г, не более: манометр, совмещенный с нагнетателем давления (грушей) манжета CS-C109M фонендоскоп (оголовье с оливами, головка фонендоскопа, Y-образный звукопровод фонендоскопа) | 190 110 75 |
| Габаритные размеры, мм, не более: -манометр, совмещенный с нагнетателем давления (грушей) (Ш х В х Г) -манжета CS-C109M ( Ш х В) Манжета CS-C109M: окружность плеча, см | 70x45x170 550x150 от 22 до 38 |
| Длина звукопровода, см, не более | 56 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % | от +10 до +40 от 30 до 85 |
| Условия транспортирования и хранения: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа | от -20 до +70 от 10 до 95 от 70 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность
| Наименование | Количество (шт.) |
| Манометр, совмещенный с нагнетателем давления (грушей) | 1 |
| Оголовье фонендоскопа с оливами | 1 |
| Г оловка фонендоскопа | 1 |
| Наименование | Количество (шт.) |
| Y-образный звукопровод фонендоскопа | 1 |
| Манжета CS-C109M | 1 |
| Сумка для хранения прибора | 1 |
| Руководство по эксплуатации с гарантийным талоном | 1 |
осуществляется по документу Р 1323565.2.001-2018 «ГСОЕИ. Рекомендации по метрологии. Измерители артериального давления неинвазивные. Методика поверки».
Основное средство поверки:
- эталонный прибор для поверки каналов измерений статического давления неинвазивных ИАД, диапазон воспроизведения и измерений значений давления воздуха от 20 до 300 мм рт.ст., абсолютная погрешность ±0,8 мм рт.ст.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ 31515.1-2012 (EN 1060-1:1996) «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования»
ГОСТ 31515.2-2012 (EN 1060-2:1996) «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 2. Дополнительные требования к механическим сфигмоманометрам»
ГОСТ 8.802-2012 «Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
Техническая документация фирмы «Shenzhen Complectservice Industrial & Trade Co., Ltd.», КНР
