| Номер в госреестре | 73214-18 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | MultiGAS OxyPRO мод. O2, O2/CO2, WELD O2/CO2 |
| Изготовитель | "HTK Hamburg GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 22.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы MultiGAS OxyPRO моделей O2, O2/CO2, WELD O2/CO2 предназначены для измерений объемной доли кислорода и диоксида углерода в воздухе и газовых средах.
Принцип измерений газоанализаторов MultiGAS OxyPRO моделей O2, O2/CO2, WELD O2/CO2 (далее - газоанализаторы):
- по измерительному каналу диоксида углерода - инфракрасный, основанный на избирательном поглощении инфракрасного излучения молекулами диоксида углерода;
- по измерительному каналу кислорода - электрохимический, основанный на химической реакции молекул кислорода на измерительном электроде с образованием электрического тока, сила которого пропорциональна содержанию кислорода в анализируемой среде.
Газоанализаторы представляют собой автоматические одно или двухканальные приборы циклического действия.
Способ забора пробы -принудительный при помощи встроенного побудителя расхода.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе.
Газоанализаторы выпускаются в трех моделях, отличающихся количеством измерительных каналов и наименьшим разрядом индикации дисплея по измерительным каналам кислорода и диоксида углерода.
На лицевой панели корпуса расположены:
- цветной жидкокристаллический дисплей;
- кнопочная клавиатура (пять кнопок);
На нижней части корпуса расположен входной штуцер отбора пробы. К штуцеру может быть подключена впускная игла.
На верхней части корпуса расположены разъем для подключения зарядного устройства и USB - разъем для передачи данных.
Электрическое питание газоанализаторов осуществляется от встроенного перезаряжаемого Li-Ion аккумулятора.
Газоанализаторы обеспечивают выполнение следующих функций:
- цифровая индикация результатов измерений;
- проведение градуировки;
- хранение результатов измерений;
- передача результатов измерений на ПК, интерфейс USB;
Газоанализаторы оснащены монохромным жидкокристаллическим дисплеем, обеспечивающим отображение:
- результатов измерений содержания определяемых компонентов;
- текущей дата и времени;
- уровня заряда аккумуляторной батареи;
- служебной информации и меню.

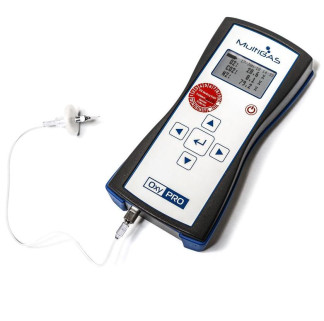

Общий вид газоанализаторов представлен на рисунке 1. Пломбирование газоанализаторов не предусмотрено.
V
Рисунок 1 - Общий вид газоанализаторов
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем.
Встроенное ПО обеспечивает:
- диагностику аппаратной и программной частей газоанализатора;
- прием, обработку и передачу измерительной информации;
- отображение результатов измерений на жидкокристаллическом дисплее;
- проведение градуировки газоанализаторов;
- функционирование часов реального времени;
- обмен данными с ПЭВМ по интерфейсу USB.
- регистрацию данных и событий (память данных до 1000 измерений);
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя.
Номер версии встроенного ПО указан в паспорте на газоанализатор.
Газоанализаторы имеют возможность работы с автономным ПО «АШоСИеск.ехе» для персонального компьютера под управлением ОС Microsoft Windows.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «низкий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AtmoCheck 2040 norm upd.hex |
| Номер версии (идентификационный номер) ПО | 2026 |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Таблица 2 - Основные метрологические характеристики газоанализаторов
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности^ | Наименьший разряд индикации, % (об.д.) | |
| абсолютной, % (об. д.) | относительной, % | ||||
| Кислород (O2) | от 0 до 100 % | от 0 до 10 % включ. | ±0,5 | - | 0,1 - модели O2, O2/CO2, 0,01 - модель WELD O2/CO2 |
| св. 10 до 100 % | - | ±5 | |||
| Диоксид углерода (CO2) | от 0 до 100 % | от 0 до 15 % включ. | ±0,8 | - | 0,1 - модели O2, O2/CO2, 0,01 - модель WELD O2/CO2 |
| св. 15 до 100 % | - | ±5 | |||
| 1) В нормальных условиях измерений. | |||||
Таблица 3 - Прочие метрологические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний газоанализаторов, в долях от предела допускаемой основной погрешности | 0,5 |
| Длительность цикла измерения, с | от 10 до 60 |
| Пределы допускаемой дополнительной погрешности газоанализаторов, вызванной изменением температуры окружающей среды в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности ,в долях от предела допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности газоанализаторов вызванной изменением относительной влажности анализируемой и окружающей сред в рабочих условиях эксплуатации от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Пределы допускаемого изменения показаний газоанализатора за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Время прогрева газоанализаторов, мин, не более | 2 |
| Нормальные условия измерений: »-» 0/-ч - диапазон температуры окружающей среды, C: - диапазон относительной влажности окружающей среды при температуре +25 0C, % - диапазон атмосферного давления, кПа | от +15 до +25 от 30 до 80 от 96,7 до 103,3 |
Таблица 4 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Время непрерывной работы газоанализаторов от полностью заряженной ак | |
| кумуляторной батареи, ч, не менее: | 8 |
| Габаритные размеры газоанализаторов, мм не более: | |
| - высота (без впускной иглы) | 187 |
| - ширина | 106 |
| - глубина | 91 |
| Наименование характеристики | Значение |
| Масса газоанализаторов, кг, не более | 0,425 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет1) | 5 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP20 |
| Рабочие условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при температуре +25°С, % - диапазон атмосферного давления, кПа | от 0 до +40 от 0 до 95 от 90 до 120 |
| 1) Без учета срока службы первичных измерительных преобразователей. | |
наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на задней стороне корпуса газоанализаторов.
Таблица 5 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество | Примечание |
| Газоанализатор MultiGAS OxyPRO моделей O2, O2/CO2, WELD O2/CO2 | 1 шт. | ||
| Руководство по эксплуатации | - | 1 экз. | - |
| Паспорт | - | 1 экз. | - |
| Методика поверки | МП-242-2253-2018 | 1 экз. | - |
| Комплект принадлежностей | 1 компл. | Зарядное устройство, пробоотборные трубки, зонд, фильтры и т.д. |
осуществляется по документу МП-242-2253-2018 «ГСИ. Газоанализаторы MultiGAS OxyPRO моделей O2, O2/CO2, WELD O2/CO2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 июля 2018 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси в баллонах под давлением состава кислород - азот (ГСО 10531-2014, 10532-2014), диоксид углерода - азот (ГСО 10531-2014, 10532-2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах Техническая документация изготовителя «HTK Hamburg GmbH», Германия
