| Номер в госреестре | 71474-18 |
| Наименование СИ | Расходомеры жидкости ультразвуковые |
| Обозначение типа СИ | Стримлюкс (Streamlux) |
| Изготовитель | "Green Instrument Co., Limited", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики ультразвуковые Стримлюкс (Streamlux) (далее - расходомеры) предназначены для измерений скорости потока, объемного расхода и объема жидкости (в т.ч. для сточных вод), протекающей по полностью заполненным (напорным) трубопроводам.
Принцип действия расходомера основан на ультразвуковом методе измерений. Ультразвуковой расходомер измеряет скорость потока, объемный расход и объем жидкости (в т.ч. сточных вод), используя принцип разности времени прохождения ультразвукового сигнала по направлению и против направления потока теплоносителя.
Расходомер использует два накладных ультразвуковых датчика, которые работают одновременно как ультразвуковой передатчик и ультразвуковой приемник. Накладные ультразвуковые датчики изготовлены на основе пьезоэлектрических кристаллов. Накладные ультразвуковые датчики крепятся к трубопроводу снаружи на определенном расстоянии друг от друга. Выбор способа монтажа зависит от трубопровода и характеристик жидкости.
Конструктивно расходомеры состоят из электронного блока Стримлюкс с комплектом накладных ультразвуковых датчиков в пластмассовых корпусах. Электронный блок может комплектоваться ультразвуковыми датчиками различных исполнений в зависимости от заказа. Электронные блоки выпускаются в портативном (SLS-700P) и стационарном (SLS-700F) исполнениях.
Электронные блоки формируют электрические сигналы для преобразователей, обрабатывают полученную информацию, отображают на дисплее значения скорости потока, скорости ультразвука в жидкости, расхода, объема жидкости, температуры жидкости (без нормирования погрешности) в единицах системы СИ или других.
Электронный блок обеспечивает представление текущих, архивных (часовых, суточных, декадных, месячных) и итоговых значений величин на встроенное дисплее и посредством интерфейса RS232 на внешнее устройство. Длины прямых участков до и после расходомера, в зависимости от характера местных сопротивлений, должны быть не менее 10 Ду и 5 Ду соответственно.
Общий вид электронных блоков приведен на рисунке 1, ультразвуковых датчиков на рисунке 2.
В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, предусмотрены места пломбирования, указанные на рисунке 3.
I BS шнши
ШШШЕЗ I Ш0ВЕ1
I Mi.JbJ:

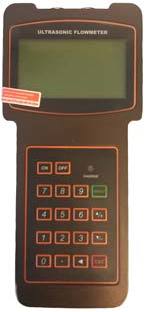

Стационарное исполнение (SLS-700F) Портативное исполнение (SLS-700Р)
Электронные блоки имеют встроенное программное обеспечение (ПО). Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |
| SLS-700P | SLS-700F | |
| Наименование ПО | SUDT AccessPort (встроенное ПО) | SUDT AccessPort (встроенное ПО) |
| Номер версии (идентификационный номер) ПО | Не ниже 8.50х32 | Не ниже 18.56 |
| Цифровой идентификатор ПО | - | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью электронного блока.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диаметр трубопровода, мм | от 15 до 6000 |
| Диапазон измерений скорости потока, м/с | от - 12 до -0,01 и от +0,01 до +12 |
| Диапазон измерений объемного расхода, м3/ч | от ^мин до S•Vмакс, где S - площадь поперечного сечения трубопровода, м2; Умин - минимальная скорость измеряемого потока, м/с; V^c - максимальная скорость измеряемого потока, м/с |
| Наименование характеристики | Значение |
| Пределы допускаемой | |
| относительной погрешности | |
| при измерении скорости | |
| потока V, объемного расхода | |
| и объема, %: | |
| -в диапазоне скорости от 0,5 м/с | ±1 |
| до V^c включительно | |
| -в диапазоне скорости | ±0,5/V |
| свыше У^ин до 0,5 м/с |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Исполнение | Стационарное (SLS-700 | F) и Портативное (SLS-700P) |
| Габаритные размеры, мм, не более: | Стационарное (SLS-700F) | Портативное (SLS-700P) |
| - длина | 156 | 200 |
| - ширина | 85 | 90 |
| - высота | 150 | 35 |
| Масса, кг, не более | 2,5 | 0,5 |
| Аналоговый выход, мА | 4-20 | |
| Частотный выход, Гц | от 0 до 9999 | |
| Интерфейс | RS-232, RS-485 | |
| Релейный выход | есть | |
| Напряжение питания, постоянный ток, В - литиевая батарея - внешний источник переменный ток постоянный ток Потребляемая мощность, Вт, не более | от 90 до 242 от 10 до 36 2 | 3 батареи типоразмера ААА со временем работы 10 часов от 90 до242 |
| Условия эксплуатации: - температура окружающей среды, °C для датчиков для электронного блока -влажность, %, не более | от - 30 до +160 от 0 до +50 90 | от -30 до +160 от 0 до +70 90 |
| Класс защиты | I | p 67 |
| Средний срок службы, лет | 8 | |
| Средняя наработка на отказ, ч | 65000 | |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность расходомеров.
| Наименование | Обозначение | Количество, шт | Примечание |
| Расходомер-счетчик Стримлюкс (Streamlux) | 1 шт. | SLS-700P или SLS-700F | |
| Паспорт | 1 экз. | ||
| Методика поверки | МП 2550-0311-2018 | 1 экз. | |
| Руководство по эксплуатации | 1 экэ. | ||
| Накладные ультразвуковые датчики | 1 комплект | Согласно спецификации | |
| Смазка (для накладных датчиков) | 1 шт. | ||
| Приспособления для крепления датчиков на трубопроводе | 1 комплект | Согласно спецификации | |
| Кабели датчиков | 1 комплект | Согласно спецификации | |
| Кабель для связи с компьютером | 1 комплект | Согласно спецификации | |
| Сетевой адаптер для зарядки аккумулятора | 1 комплект | Согласно спецификации |
осуществляется по документу МП 2550-0311-2018 «ГСИ. Расходомеры-счетчики ультразвуковые Стримлюкс (Streamlux). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «09» апреля 2018 г.
Рабочий эталон 3-го разряда в соответствии в соответствии с приказом Росстандарта от 07.02.2018 № 256 (установка поверочная с диапазоном измерений не менее, чем у поверяемого преобразователя с погрешностью не более 1/3 пределов допускаемой погрешности поверяемого преобразователя).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости Техническая документация фирмы-изготовителя.
