| Номер в госреестре | 71204-18 |
| Наименование СИ | Манометры показывающие сигнализирующие |
| Обозначение типа СИ | Ci-Mansw |
| Изготовитель | "Fire Eater A/S", Дания |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры показывающие сигнализирующие Ci-Mansw (далее - манометры) предназначены для измерений избыточного давления и контроля утечки огнетушащего газа ИНЕРГЕН (IG541) в модулях газового пожаротушения.
Основой принципа механического измерения давления является эластичный чувствительный элемент, способный под воздействием сжимающей нагрузки деформироваться строго определенным образом и испытанную деформацию воспроизводить. С помощью стрелочного устройства эта деформация преобразуется во вращательное движение стрелки.
Чувствительным элементом манометра является трубчатая пружина. При возрастании давления пружина разгибается и перемещение ее свободного конца с помощью передаточного механизма преобразуется во вращение показывающей стрелки относительно шкалы циферблата манометра. Манометр изготовлен из нержавеющей стали и представляет собой комбинированный датчик и реле давления.
Для управления внешними электрическими цепями служит переключатель (сигнализирующее устройство) манометра, выполненный в виде электрического контакта. При переходе стрелки манометра из зоны нормального давления в зону пониженного давления контакт размыкается и передает электрический сигнал на пульт управления системой пожаротушения о возникшей утечке или снижении давления в результате срабатывании модуля.

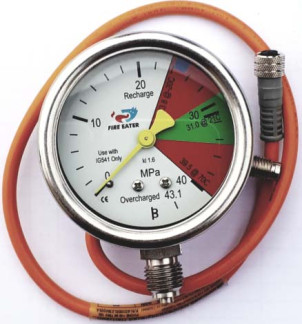

Общий вид манометров показывающих сигнализирующих Ci-Mansw приведен на рисунке 1. Пломбирование манометров не предусмотрено.
отсутствует.
Таблица 1 - Основные метрологические характеристики манометров
| Наименование характеристики | Значение |
| Диапазон показаний давления, МПа | От 0 до 25; от 0 до 40 |
| Предельная допустимая перегрузка давления, МПа - манометра 0-25 - манометра 0-40 | 42 1 4 |
| Диапазон измерений давления, % от диапазона показаний | От 50 до 100 |
| Класс точности | 1,6 |
| Пределы допускаемой основной погрешности, % от диапазона показаний | ±1,6 |
| Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства, % | ±2,5 |
| Вариация показаний, не более | абсолютного значения предела допускаемой основной погрешности |
| Вариация срабатывания сигнализирующего устройства, не более | абсолютного значения допускаемой основной погрешности сигнализирующего устройства |
| Значение давления срабатывания сигнализирующего устройства (переключения) при понижении давления, МПа для манометров 0-25 для манометров 0-40 | 16,6 24,9 |
| Значение давления срабатывания сигнализирующего устройства (переключения) при повышении давления, Мпа для манометров 0- 25 для манометров 0- 40 | СО оо" 12 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от + 15 до +25°С в диапазоне рабочих температур на каждые 10 °С, % | ±1 |
Таблица 2 - Основные технические характеристики манометров
| Наименование характеристики | Значение |
| Номинальные электрические параметры переключателя (сигнализирующего устройства): - ток, А | 0,1 |
| - напряжение, В | 30 |
| Избыточное давление (разрыв), МПа | >110 |
| Степень защиты от воздействий окружающей среды | IP 67 |
| Габаритные размеры (высота х диаметр корпуса), мм, не более | 90x070 |
| Длина кабеля, мм | 400 |
| Резьба для присоединения к источнику давления: | 1/4'', EN837 |
| Масса, кг, не более | 0,5 |
| Температура эксплуатации °С | От -40 до +80 |
наносится на корпус манометра наклейкой, на эксплуатационную документацию - типографским способом.
Комплектность манометров приведена в таблице 3.
Таблица 3 - Комплектность манометров
| Наименование | Обозначение | Количество |
| Манометр показывающий сигнализирующий Ci-Mansw с кабелем и разъемом | - | 1 шт. |
| Паспорт* | - | 1 экз. |
| Примечание - 1 экз. на партию манометров, поставляемую в один адрес, но не менее 1 экз. на 10 шт. манометров | ||
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- Преобразователи давления ПДЭ-020И (регистрационный номер в Федеральном информационном фонде 58668-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус приборов и (или) в свидетельство о поверке, и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
Техническая документация компании-изготовителя «Fire Eater A/S», Дания
