| Номер в госреестре | 70181-18 |
| Наименование СИ | Счетчики газа |
| Обозначение типа СИ | "Принц-М" |
| Изготовитель | Общество с ограниченной ответственностью Завод «РаДан» (ООО Завод «РаДан»), г. Екатеринбург |
| Год регистрации | 2018 |
| Срок свидетельства | 24.01.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа «Принц-М» предназначены для измерения объёма природного газа по ГОСТ 5542-2014 и сжиженного углеводородного газа по ГОСТ 20448-90.

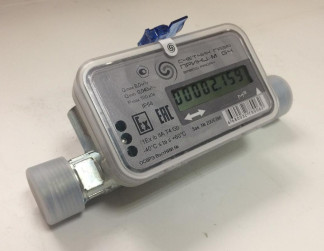

Принцип действия счетчиков газа «Принц-М» основан на определении времени прохождения ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку, распространяется быстрее импульса, направленного против потока. Времена распространения импульсов, а также разница времен, пропорциональны скорости потока газа и, следовательно, измеряемому объему. Счетчики газа «Принц-М» конструктивно состоят из: мерного тракта, корпуса платы, крышки корпуса.
Мерный тракт изготовлен в виде полой трубы, внутри которой располагаются два пьезокерамических преобразователя, два зеркала (только в счетчиках типоразмеров G1,6-G10) и преобразователь температуры. На мерном тракте смонтирован корпус платы с установленной печатной платой. Мерный тракт имеет нормированные для каждого типоразмера счетчика геометрические характеристики. Пьезокерамические преобразователи предназначены для излучения и приема акустических ультразвуковых колебаний. Полупроводниковый преобразователь температуры предназначен для измерения температуры газа. Питание счетчика осуществляется от установленного элемента питания. Мерный тракт соединяется с газовой магистралью двумя штуцерами, имеющими трубную резьбу.
Программное обеспечение является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без подключения счетчика к компьютеру.
Все программное обеспечение счетчика является метрологически значимым. Идентификационные данные встроенного программного обеспечения (ПО) приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПОсПР |
| Номер версии (идентификационный номер ПО) | 0.75 |
| Цифровой идентификатор ПО | 0х0160 |
Уровень защиты ПО- «высокий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Наименование параметра | Значение для типоразмера | |||||||
| G1,6 | G2,5 | G4 | G6 | G10 | G16 | G25 | G40 | |
| 1 Измеряемая среда | Природный газ по ГОСТ 5542, сжиженный углеводородный газ по ГОСТ 20448 | |||||||
| 2 Максимальный расход, Qmax ,м3/ч | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 | 60 |
| 3 Номинальный расход, Q^ ,м3/ч | 1,6 | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 |
| 4 Минимальный расход, Qmin ,м3/ч | 0,016 | 0,025 | 0,04 | 0,06 | 0,1 | 0,16 | 0,25 | 0,4 |
| 5 Максимальное избыточное давление измеряемой среды, кПа | 100 | |||||||
| 6 Температура измеряемой среды, °С | от - 40 до + 60 | |||||||
| 7 Порог чувствительности, м3/ч, не более | 0,003 | 0,005 | 0,008 | 0,012 | 0,020 | 0,032 | 0,050 | 0,080 |
| 8 Потеря давления при максимальном расходе, Па, не более | 400 | |||||||
| 9 Пределы допускаемой относительной погрешности при выпуске из производства и после ремонта в диапазонах расхода, %, не более: Qmin < Q <0,1 Qном 0,1 Qffi™ < Q < Qmax | ±2,0 ±1,0 | |||||||
| 10 Емкость дисплея, м3 | 99999,999 | |||||||
| 11 Встроенный источник питания -литиевая батарея, напряжение холостого хода, В, не более | 4 | |||||||
| 12 Срок службы встроенного источника питания, лет, не менее | 10 | |||||||
| 13 Габаритные размеры Длина *ШиринахВысота, мм | 206x89x56 | 206,5x119,3x72 | ||||||
| 14 Присоединительные размеры - трубная резьба по ГОСТ 6357 | G1"- В | G2"- В | ||||||
| 15 Масса, кг, не более | 1 | 1,2 | ||||||
| Наименование параметра | Значение для типоразмера | |
| G1,6 | G2,5 G4 G6 G10 G16 G25 G40 | |
| 16 Условия эксплуатации: - температура окружающего воздуха, °С | от - 40 до + 60 | |
| - относительная влажность окружающего воздуха, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| 17 Средняя наработка до отказа, ч, | 100000 | |
| не менее | ||
| 18 Срок службы, лет, не менее | 20 |
наносится методом офсетной печати на этикетку, устанавливаемую под прозрачную крышку корпуса и на титульный лист руководства по эксплуатации в центре типографическим способом.
Комплектность счетчиков газа «Принц-М» представлена в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество | Примечание | |
| G1,6-G10 | G16-G40 | |||
| Счетчик газа «Принц-М» | БКГН 5003.00.00.000 | 1 шт. | 1 шт. | |
| Руководство по эксплуатации | БКГН 5003.00.00.000 РЭ | Поставляется по заказу | ||
| Инструкция. ГСИ. Счетчики газа «Принц-М». Методика поверки | МП 0640-13-2017 | 1 шт. | 1 шт. | |
| Паспорт | БКГН 5003.00.00.000 ПС | 1 шт. | 1 шт. | |
| Прокладка 2" | БКГН.5002.00.10.020 | — | 2 шт. | |
осуществляется по документу МП 0640-13-2017 «Инструкция. ГСИ. Счетчики газа «Принц-М». Методика поверки», утвержденному ФГУП «ВНИИР» 20.09.2017 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная расходоизмерительная, поверочная среда: воздух или природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%);
- датчик давления Метран-150, предел измерения давления до 200 гПа, пределы приведенной погрешности измерений ± 0,5 % регистрационный № 32854-13);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус счетчика, в свидетельство о поверке и(или) паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
БКГН 5003.00.00.000 ТУ Счетчик газа «Принц-М». Технические условия
