| Номер в госреестре | 70140-18 |
| Наименование СИ | Измерители линейных перемещений лазерные |
| Обозначение типа СИ | HL-C2 |
| Изготовитель | "Panasonic Industrial Devices SUNX Co., Ltd." |
| Год регистрации | 2018 |
| Срок свидетельства | 16.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

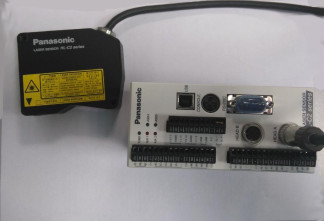

Измерители линейных перемещений лазерные HL-C2 (далее - измерители) предназначены для бесконтактных измерений линейных перемещений.
Принцип действия измерителей основан на методе триангуляции. Излучение полупроводникового лазера фокусируется объективом на объекте измерения, образуя световое пятно, изображение которого регистрируется фотоприемником на базе CMOS-матрицы. Перемещение объекта измерения вызывает соответствующее перемещение изображения светового пятна относительно CMOS-матрицы. Видеосигнал по соединительному кабелю поступает в контроллер HL-C2CE-P-BS.
Контроллер рассчитывает расстояние до объекта по положению изображения относительно CMOS-матрицы. Контроллер имеет аналоговый и цифровой порты для передачи измерительного сигнала на персональный компьютер (ПК).
В качестве источника излучения используется полупроводниковый лазер, работающий на длине волны 658 нм. Цвет лазерного луча - красный. Мощность излучения - менее 5 мВт.
Программное обеспечение устанавливается на ПК и предназначено для управления работой измерителей, индикации и обработки результатов измерений.
Программное обеспечение позволяет осуществлять стандартную обработку результатов измерений; строить таблицы и графические изображения результатов испытаний; формировать и распечатывать протоколы измерений.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HL-C2 AiM |
| Номер версии ПО | 2.30 и выше |
| Цифровой идентификатор ПО | 20b88775d42beacefb6020a68b7f93d3 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений перемещений, мм | от 0 до 30 |
| Пределы допускаемой абсолютной погрешности измерений перемещений, мкм | ±80 |
| Базовое расстояние до объекта измерения, мм, не более | 110 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (высота х ширина х толщина), мм, не более - датчика | 90х74х26 |
| - контроллера | 132х106х60 |
| Масса, кг, не более | |
| - датчика | 0,3 |
| - контроллера | 0,45 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 35 до 85 |
| Средняя наработка на отказ, ч | 20000 |
наносится на корпус измерителей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Измеритель линейных перемещений лазерный | HL-C2 | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ -МП-3423 -445-2017 | 1 экз. |
осуществляется по документу РТ-МП-3423-445-2017 «ГСИ. Измерители линейных перемещений лазерные HL-C2. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30.10.2017 г. Основные средства поверки:
калибраторы датчиков деформаций KMF-100 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45796-10)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы Panasonic Industrial Devices SUNX Co., Ltd.
