| Номер в госреестре | 70006-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-400 |
| Изготовитель | ЗАО "Универсал-нефть" |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-400 предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-400, основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары вертикальные стальные цилиндрические РВС-400, представляют собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной крышей, резервуары оборудованы приемно-раздаточными устройствами и люками.
Резервуары вертикальные стальные цилиндрические РВС-400 являются по принципу действия закрытыми, по расположению - наземными.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-400 с заводскими номерами №№ 2, 3 расположены на территории ЗАО «Универсал-нефть» Зуевская нефтебаза, Нижегородская обл., Борский район, Кантауровский с/с, деревня Зуево.

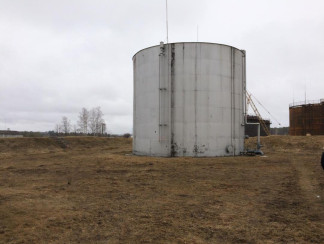

Общий вид резервуаров вертикальных стальных цилиндрических РВС-400 представлен на рисунке 1.
Таблица 1
| Наименование характеристики | Значение |
| РВС-400 | |
| Заводские номера | |
| 2 3 | |
| Номинальная вместимость. м3 | 400 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-400 | 2 шт. |
| Паспорт | - | 2 экз. |
| Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- нивелир электронный SDL30, диапазон измерения расстояния электронным методом от 1,6 до 100 м, регистрационный номер 51740-12;
- рулетка измерительная металлическая Р, модификации Р30Н2Г, диапазон измерения от 0 до 30 м, регистрационный номер 55464-13;
- рулетка измерительная металлическая 2 класса точности, модификации Р100У2К, диапазон измерения от 0 до 100 м, регистрационный номер 51171-12;
- термометр цифровой малогабаритный ТЦМ9410, зонд ТТЦ01-11180, диапазон измерения температуры от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.
МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпромнефть». Регистрационный номер ФР.1.29.2015.21897.
ГОСТ 8.470-82 Государственная поверочная схема для средств измерения объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ЗАО «Универсал-нефть»
