| Номер в госреестре | 69445-17 |
| Наименование СИ | Абонентские телематические терминалы бортового навигационно-связного оборудования системы диспетчерского мониторинга и управления колесными транспортными средствами, специальной техникой и оборудованием |
| Обозначение типа СИ | УТП-М-21-3.410 |
| Изготовитель | ЗАО "Единая Национальная Диспетчерская Система" |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Абонентские телематические терминалы бортового навигационно-связного оборудования системы диспетчерского мониторинга и управления колесными транспортными средствами, специальной техникой и оборудованием УТП-М-21-3.410 (далее - терминалы) предназначены для измерений навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, определения на их основе: координат местоположения потребителя, скорости, пройденного пути, а также для измерений электрического напряжения постоянного тока.
Принцип действия терминалов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1 навигационным модулем ГНСС, а также на измерении электрического напряжения постоянного тока.
Конструктивно терминал представляет собой моноблок с навигационной и связной антеннами. На передней панели терминала расположены интерфейсные разъемы и разъемы для подключения навигационной и связной антенн. На задней панели терминала расположены гнездо держателя SIM-карты и разъем miniUSB для подключения терминала к компьютеру. На верхней панели устройства расположены светодиодные индикаторы.
Управление режимами работы терминала и считывание измеренных данных осуществляется по протоколу TCP/IP в режиме GPRS или интерфейсному кабелю (наличие определяется договором поставки) с использованием программного обеспечения (ПО) «3407 Configurator» (наличие определяется договором поставки).
Терминалы выпускаются в пяти модификациях: с УТП-М-21-3.410.0 по УТП-М-21-3.410.4. Модификации отличаются друг от друга функциональными характеристиками.

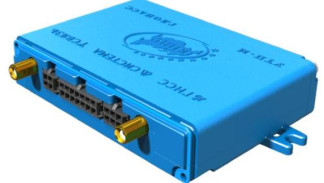

Общий вид терминала представлен на рисунке 1. Место пломбировки от несанкционированного доступа с указанием места размещения знака утверждения типа представлено на рисунке 2.
Рисунок 2
Терминалы работают под управлением специализированного программного обеспечения (ПО). Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Микропрограмма utp410*.bin |
| Номер версии (идентификационный номер ПО) | 07.01.74 и выше |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики терминалов приведены в таблицах 2 и
3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности HDOP < 4, м | ±10,0 |
| Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 определения скорости в плане в диапазоне от 0 до 200 км/ч, км/ч | ±0,36 |
| Пределы допускаемой относительной инструментальной погрешности определения пройденного пути, % | ±1 |
| Диапазоны измерений напряжения постоянного тока, В: - внешнего питания - на измерительном входе А1 - на измерительных входах А2, А3 | от 8,5 до 48 от 0 до 5 от 0 до 31 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока (А) и абсолютной погрешности измерений напряжения постоянного тока в диапазоне рабочей температуры от -20 °С до +15 °С, В: - внешнего питания - на измерительном входе А1 - на измерительных входах А2, А3 | +(1,7-10-2-ип* + 0,04) +(1,1-10-2-ип + 0,01) +(1,7-10-2Цп + 0,04) |
| Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока на каждые 10 °С в диапазоне рабочей температуры от +25 °С до +60 °С, В | +0,5-А |
| * ип - измеряемое значение напряжения постоянного тока, В | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 8,5 до 48 |
| Габаритные размеры средства измерений, мм, не более: - высота - ширина - длина | 23 100 120 |
| Масса, кг, не более | 0,2 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -20 до +60 80 |
| Нормальные условия: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус терминала в виде наклейки.
Комплект поставки терминалов приведен в таблице 4. Таблица 4 - Комплектность средства измерений_
| Наименование | Обозначение | Количество |
| Абонентский телематический терминал бортового навигационно-связного оборудования системы диспетчерского мониторинга и управления колесными транспортными средствами, специальной техникой и оборудованием | УТП-М-21-3.410 | 1 шт. |
| Антенна ГЛОНАСС/GPS | 1 шт. | |
| Антенна GSM/GPRS | 1 шт. | |
| Предохранитель | 2 шт. | |
| Держатель предохранителя | 1 шт. | |
| 14-контактный кабель (жгут) | 1 шт. | |
| 6-контактный кабель (жгут) | 1 шт. | |
| 4-контактный кабель (жгут) | 1 шт. | |
| Интерфейсный кабель с разъемом MiniUSB | 1 шт. (по отдельному заказу) |
| Наименование | Обозначение | Количество |
| Упаковка | 1 шт. | |
| Диск с программным обеспечением | 1 шт. (по отдельному заказу) | |
| Руководство по эксплуатации | 1 шт. | |
| Паспорт | 1 шт. | |
| Методика поверки | 842-17-01 МП | 1 шт. |
осуществляется по документу 842-17-01МП «Абонентские телематические терминалы бортового навигационно-связного оборудования системы диспетчерского мониторинга и управления колесными транспортными средствами, специальной техникой и оборудованием УТП-М-21-3.410. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 июля 2017 г. Основные средства поверки:
- имитатор сигналов СН-3803М, регистрационный номер в Федеральном информационном фонде 54309-13;
- источник питания GPD-74303S, регистрационный номер в Федеральном информационном фонде 49221-12;
- мультиметр 3458А, регистрационный номер в Федеральном информационном фонде 25900-03;
- калибратор многофункциональный 3041R, регистрационный номер в Федеральном информационном фонде 57747-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых терминалов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Технический регламент таможенного союза 018/2011 «О безопасности колесных транспортных средств»
ГОСТ Р 8.750-2011 «ГСИ. Государственная поверочная схема для координатно-временных средств измерений»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
Абонентские телематические терминалы бортового навигационно-связного оборудования системы диспетчерского мониторинга и управления колесными транспортными средствами, специальной техникой и оборудованием УТП-М-21-3.408, УТП-М-21-3.410. Технические условия. ТУ 4035-001-95759408-2016
