| Номер в госреестре | 69098-17 |
| Наименование СИ | Меры для поверки систем измерения поперечного сечения |
| Обозначение типа СИ | PRG |
| Изготовитель | "TBK Automatisierung und Messtechnik GmbH" |
| Год регистрации | 2017 |
| Срок свидетельства | 25.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры для поверки систем измерения поперечного сечения серии PRG предназначены для передачи единицы длины в области измерений геометрических параметров отклонений формы и взаимного расположения поверхностей.
Меры для поверки систем измерения поперечного сечения серии PRG представляют собой элемент в форме цилиндра, несущий в себе заданные геометрические параметры. Меры отличаются габаритными размерами в зависимости от модификации системы измерения поперечного сечения. Для каждой модели системы предназначена своя мера. Принцип действия мер основан на измерении диаметра меры и последующего определения отклонения от номинального значения.
:я Л \

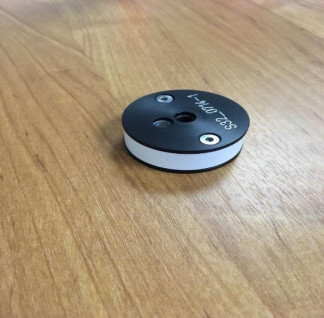

Рисунок 1 - Общий вид мер
Основные метрологические и технические характеристики мер приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
| Модификация | Г абаритные размеры мер, мм | Диаметр меры мм | Пределы допускаемой абсолютной погрешности измерений (диаметра, радиуса, овальности), мм | ||
| длина | ширина | высота | |||
| PRG D50-4 | 90,5 ±5 | 14±5 | 12,5 ±5 | 25±5 | ±0,02 |
| PRG D100-4 | 140,5 ±5 | 14 ±5 | 14,5±5 | 40±5 | |
| PRG D150-4 | 180,5±5 | 16±5 | 12,5±5 | 70±5 | |
| PRG D275-4 | 330±5 | 19±5 | 25,5±5 | 70±5 | |
| PRG D400-4 | 600±5 | 28±5 | 40,5±5 | 150±5 | |
| PRG D500-4 | 600±5 | 28±5 | 40,5±5 | 150±5 | |
| PRG 400/250-8 | 450±5 | 28±5 | 30±5 | 150±5 | |
| PRG 600/350-8 | 620±5 | 28±5 | 40±5 | 250±5 | |
| PRG 800/450/8 | 840±5 | 28±5 | 50±5 | 250±5 | |
| PRG 1000/500-8 | 100±50 | 28±5 | 50±5 | 350±5 | |
| PRG 1200/500-8 | 1140±5 | 28±5 | 60±5 | 350±5 | |
Нормальная область значения температур, С° от +24 до +26
Относительная влажность воздуха, %, не более от 30 до 65 без конденсата
наносят на паспорта мер для поверки систем измерения поперечного сечения серии PRG и на титульный лист руководства по эксплуатации типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Кол-во | Примечание |
| Мера для поверки систем измерения поперечного сечения серии PRG | 1 шт. | Модель в соответствии с заказом |
| Футляр для хранения мер | 1 шт. | Модель в соответствии с заказом |
| Паспорт | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 69098-17 «Меры для поверки систем измерения поперечного сечения серии PRG. Методика поверки», утвержденному ООО «ИЦРМ» в июле 2017 г. Основные средства поверки:
Приборы универсальные для измерения длины DMS 1000 (Госреестр № 36001-07) c пределом допускаемой абсолютной погрешности (0,2 + L/1000) мкм, где L в мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
Технические документы, устанавливающие требования к мерам для поверки систем измерения поперечного сечения серии PRG
Техническая документация фирмы изготовителя.
