| Номер в госреестре | 68652-17 |
| Наименование СИ | Базис линейный геодезический |
| Обозначение типа СИ | Нет данных |
| Изготовитель | ЗАО "Инновационные технологии "Тест-Прибор" |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 6 месяцев |
| Описание типа | скачать |
| Методика поверки | скачать |
Базис линейный геодезический (далее - базис) предназначен для хранения координат местоположения в системах WGS-84, ПЗ-90.11, СК-42, СК-95 и длины базисной линии.
Принцип действия базиса основан на высокостабильном хранении с помощью геодезических пунктов значений линейных величин, а также координат геодезических пунктов в системах координат WGS-84, ПЗ-90.11, СК-42, СК-95.
Конструктивно базис состоит из двух фундаментальных железобетонных столбовых геодезических пунктов размещенных на крыше здания и образующих между собой базисную линию. На каждом центре пункта базиса жестко закреплен геодезический дюймовый винт для штатного крепления испытываемой геодезической аппаратуры и ее элементов. Значения характеристик базиса измеряются относительно верхних срезов и центров геодезических винтов пунктов. Для поддержания характеристик функционально в состав базиса включен рабочий эталон 1-го разряда - тахеометр электронный ТСА2003.
Общий вид столбовых геодезических пунктов приведен на рисунке 1. Пломбирование базиса линейного геодезического не предусмотрено.

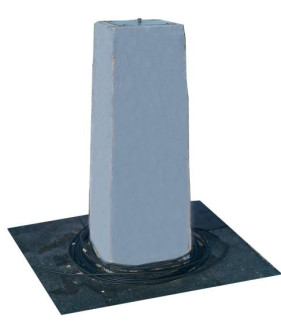

Рисунок 1 - Общий вид столбовых геодезических пунктов
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой абсолютной погрешности хранения координат пунктов относительно пунктов Федеральной астрономо-геодезической сети, м | 0,5 |
| Доверительные границы абсолютной погрешности (при вероятности 0,95) хранения значения длины базисной линии, мм | ±1 |
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более: | 400x400x1000 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 25 °С, % - атмосферное давление, мм рт.ст. | от +6 до +25 до 80 от 450 до 800 |
наносится типографским способом на титульный лист эксплуатационной документации. Комплектность средства измерений
Таблица 4 - Комплектность базиса линейного геодезического
| Наименование | Обозначение | Количество |
| Фундаментальный столбовой геодезический пункт | ФГП | 2 шт. |
| Рабочий эталон 1-го разряда - тахеометр электронный ТСА2003 (входит функционально) | Тахеометр ТСА2003 | 1 шт. |
| Формуляр | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
осуществляется по документу МП 68652-17 «Базис линейный геодезический. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 30.06.2017 г.
Основные средства поверки:
- GNSS-приемники спутниковые геодезические многочастотные SIGMA (Рег. № 40862-09);
- рабочий эталон 1-го разряда - тахеометр электронный TCA2003 (Рег. № 31709-06). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого базиса с требуемой точностью.
Знак поверки наносится на свидетельство о поверки в виде оттиска клейма или наклейки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к базису линейному геодезическому
ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24-75000 м.
МИ 2292-94 ГСИ. Государственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем.
