| Номер в госреестре | 68457-17 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | SR262-10KN/5KN-M1 |
| Изготовитель | "Shinryo Corporation" |
| Год регистрации | 2017 |
| Срок свидетельства | 30.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные SR262-10KN/5KN-M1 (далее - датчики) предназначены для преобразования статических и изменяющихся усилий в измеряемую физическую величину (аналоговый электрический сигнал), пропорционально измеряемому усилию под воздействием силы растяжения.
Принцип действия датчиков основан на преобразовании деформации упругого элемента тела датчиков по осям X и Y, возникающей под действием приложенной нагрузки в пропорциональный аналоговый электрический сигнал.
Конструктивно датчики выполнены в неразъемном корпусе тороидальной формы. Основным узлом датчиков является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На осях упругого элемента наклеены тензорезисторы, соединенные в мостовую схему. Электрическая схема также содержит элементы компенсации температурных воздействий на выходной сигнал.
Электрическое подсоединение датчиков к измерительным усилителям осуществляется через два специальных электрических разъема для осей X и Y соответственно.

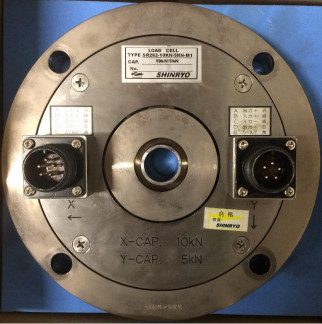

Общий вид датчиков представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное усилие FTO№ кН | |
| - по оси X | 10 |
| - по оси Y | 5 |
| Номинальный выходной сигнал при F^, мВ/В | от 2,036 до 2,044 |
| Составляющая погрешности, связанная с повторяемостью показаний b', % | 0,05 |
| Составляющая погрешности, связанная с гистерезисом v, % | 0,05 |
| Составляющая погрешности, связанная с нелинейностью унел, % | ±0,1 |
| Предельная допустимая нагрузка, % от F^ | 150 |
| Входное сопротивление, Ом | от 346,5 до 353,5 |
| Выходное сопротивление, Ом | от 345 до 355 |
| Сопротивление изоляции, Ом | св. 1 • 109 |
Таблица 2 - Основные технические характеристики
| Наименование характеристика | Значение |
| Диапазон напряжения питания, В | от 0,5 до 12,0 |
| Масса, кг, не более | 3,35 |
| Габаритные размеры, мм, не более: | |
| - диаметр | 178 |
| - высота | 25,5 |
| Диапазон рабочих температур, °С | от +10 до +30 |
| Относительная влажность, % | от 30 до 80 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на корпус датчика методом наклеивания и на титульный лист технической документации методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный SR262-10KN/ 5KN-M1 | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 04-17 | 1 экз. |
осуществляется по документу МП АПМ 04-17 «Датчики силоизмерительные тензорезисторные SR262-10KN/5KN-M1. Методика поверки», утвержденному ООО «Автопрогресс-М» 30.05.2017 г. Основные средства поверки:
- рабочие эталоны 1-го разряда по ГОСТ 8.640-2014, ПГ ±0,03 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Техническая документация «Shinryo Corporation», Япония
