| Номер в госреестре | 67901-17 |
| Наименование СИ | Анализаторы биохемилюминесцентные |
| Обозначение типа СИ | БЛМ-3607 |
| Изготовитель | ООО "МедБиоТех" |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы биохемилюминесцентные БЛМ-3607 (далее - анализаторы) предназначены для измерений интенсивности потока люминесценции в жидких средах.
Принцип действия основан на измерении интенсивности потока люминесценции биологических объектов, а также люминесценции, возникающей в результате хемилюминесцентных реакций в жидких средах. В качестве элемента, регистрирующего световые потоки, выступает фотоэлектронный умножитель.
Результат измерений отображается на мониторе, подключённого к анализатору ПК, в относительных единицах интенсивности потока люминесценции в имп/ с.
Анализатор представляет собой настольный лабораторный прибор.
Основными компонентами анализатора являются микропроцессорный блок управления, фотоэлектронный умножитель, кюветное отделение, двигатель для перемещения кювет, блоки питания.
Общий вид, схема маркирования и места пломбирования анализаторов представлены на рисунках 1 и 2.
((Л БЛМ-3607~~'4)

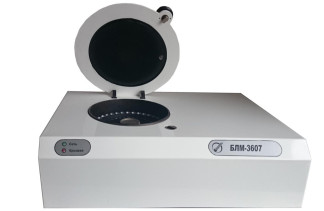

Рисунок 1 - Общий вид анализаторов биохемилюминесцентных БЛМ-3607
Рисунок 2 - Схема маркирования (вид сзади) и места пломбирования
Программное обеспечение предназначено для управления анализатором, обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) ПО указаны в таблице 1.
Таблица 1_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BLM |
| Номер версии (идентификационный номер) ПО | 1.х.* и выше |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
| Примечание: *где 1 - версия метрологически значимой части ПО; х - версия сборки ПО. | |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование параметра | Значение |
| Диапазон измерений интенсивности потока люминесценции при разложении АТФ, с-1 | от 100 до 1500000 |
| Предел относительного среднего квадратического отклонения измерений интенсивности потока люминесценции при разложении АТФ, % | 10 |
| Технические характеристики | |
| Время выхода на рабочий режим, мин, не менее | 30 |
| Средний срок службы, лет, не более | 5 |
| Наименование параметра | Значение |
| Напряжение питания, В | 220±22 |
| при частоте, Гц | 50/ 60 |
| Потребляемая мощность, Вт, не более | 160 |
| Габаритные размеры (ДхШхВ), мм, не более | 150 х 400 х 500 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: | |
| температура окружающей среды, °С | от +15 до +25 |
| относительная влажность воздуха, % | от 30 до 80 |
| атмосферное давление, кПа | от 84 до 107 |
наносится на корпус анализатора методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Обозначение | Количество, шт |
| Анализатор биохемилюминесцентный БЛМ-3607 | СРЦИ 414216.006 | 1 |
| Руководство по эксплуатации | СРЦИ 414216.006 РЭ | 1 |
| Формуляр | СРЦИ 414216.006 ФО | 1 |
| Программное обеспечение, руководство к ПО (поставляется на CD-диске) | СРЦИ 414216.006 ПО | 1 |
| Кабель интерфейсный USB 2.0* | 1 | |
| Кабель питания* | 1 | |
| Набор кювет* | 50 | |
| Вкладыш с оснащением | СРЦИ.414216.006 ВО | 1 |
| Методика поверки | МП 032.Д4-16 | 1 |
| Примечание: *-допускается поставка других комплектующих, не ухудшающих эксплуатационные характеристики анализатора. | ||
осуществляется по документу МП 032.Д4-16 «ГСИ. Анализаторы биохемилюминесцентные БЛМ-3607. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 01 июня 2016 г.
Основные средства поверки - Смеси АТФ (аденозинтрифосфат), аттестованные с использованием эталона ГЭТ 196-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус анализатора, как показано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ Р 50444-92. Приборы, аппараты и оборудование медицинское. Общие технические условия.
Технические условия ТУ 9443-006-3339822-2016.
