| Номер в госреестре | 67249-17 |
| Наименование СИ | Геодезическая спутниковая аппаратура |
| Обозначение типа СИ | ГСА-2М |
| Изготовитель | ООО "Научный центр прикладной электродинамики" (НЦПЭ) |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Г еодезическая спутниковая аппаратура ГСА-2М (далее - аппаратура) предназначена для измерений и регистрации псевдодальностей и фаз несущих частот сигналов навигационных космических аппаратов (НКА) ГЛОНАСС и GPS в диапазонах L1 и L2, для использования в качестве постоянно действующей опорной ГНСС станции в составе технических средств наземных геодезических пунктов.
Принцип действия аппаратуры основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем (КНС) ГЛОНАСС и GPS в частотных диапазонах L1 и L2.
Конструктивно аппаратура состоит из приёмного устройства (ПУ) НЦПВ.469635.001, антенно-фидерного устройства (АФУ) НЦПВ.464669.001 и адаптера питания (АП) НЦПВ.431421.001. АФУ осуществляет прием и усиление радиосигналов КНС. ПУ обрабатывает полученные от АФУ сигналы и измеряет текущие навигационные параметры радионавигационных сигналов (псевдодальности и их приращения), на основе которых определяет координаты местоположения фазового центра АФУ. Адаптер предназначен для электропитания аппаратуры от сети переменного тока.
Аппаратура регистрирует измерительную информацию в формате RINEX с возможностью записи информации на внешний USB флэш-накопитель, а также передачи по сети Ethernet.

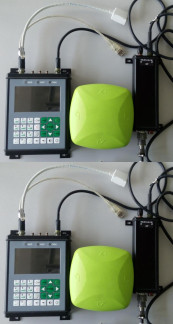

Внешний вид аппаратуры приведен на рисунке 1.
Место нанесения наклейки «Знак утверждения типа» и схема пломбировки аппаратуры от несанкционированного доступа приведена на рисунке 2.
1 Место нанесения наклейки «Знак утверждения типа»
2 Места пломбировки от несанкционированного доступа
Программное обеспечение (ПО) аппаратуры включает специальное программное обеспечение «Программный комплекс ГСА-2М НЦПВ.00096-01», предназначенное для управления режимами работы аппаратуры, отображения измерительной информации, установки формата выходных данных и назначения портов ввода/вывода.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Программный комплекс ГСА-2М НЦПВ.00096-01 |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 9A6F3373 |
| Алгоритм вычисления идентификатора ПО | CRC32 (по стандарту «CRC-32-IEEE 802.3») |
приведены в таблице 2.
| Наименование характеристики | Значение характеристики |
| Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей инструментальной погрешности измерений псевдодальности, м: - по фазе дальномерного ВТ-кода КНС ГЛОНАСС | 0,4 |
| - по фазе дальномерного кода | 0,6 |
| - по фазе несущей частоты | 0,003 |
| Предел допускаемого СКО случайной составляющей инструментальной погрешности измерений приращения псевдодальности, м/с | 0,02 |
| Предел допускаемого СКО случайной составляющей погрешности определения координат при сеансе наблюдений продолжительностью 4 часа и значениях пространственного геометрического фактора PDOP не более 3, м | 2 |
| Габаритные размеры, мм, не более: - ПУ (длина х ширина х высота) | 205x170x40 |
| - АФУ (длина х ширина х высота) | 145x145x65 |
| - АП (длина х ширина х высота) | 205x90x40 |
| Масса, кг, не более: - ПУ | 1 |
| - АФУ | 0,6 |
| - АП | 0,3 |
| Рабочие условия эксплуатации ПУ: -температура окружающего воздуха, °С | от +5 до +40 |
наносится типографским способом на титульный лист руководства по эксплуатации и на приемное устройство в виде наклейки.
В комплект поставки входят:
- геодезическая спутниковая аппаратура ГСА-2М - 1 шт.;
- руководство по эксплуатации - 1 экз.;
- формуляр - 1 экз.;
- методика поверки 84-16-07 МП - 1 экз.
осуществляется по документу 84-16-07 МП «Инструкция. Геодезическая спутниковая аппаратура ГСА-2М. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 11.08.2016 г. Основные средства поверки:
- имитатор сигналов СН-3803М, регистрационный номер 54309-13;
- государственный рабочий эталон единиц координат местоположения 1 разряда по ГОСТ Р 8.750-2011, доверительная граница погрешности (по уровню вероятности 0,67) хранения абсолютных координат не более 0,01 м.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой аппаратуры с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Геодезическая спутниковая аппаратура ГСА-2М. Технические условия НЦПВ.461513.001 ТУ.
