| Номер в госреестре | 67236-17 |
| Наименование СИ | Штангензубомеры с нониусами |
| Обозначение типа СИ | ШЗН |
| Изготовитель | ООО "НПО "Кировский завод Красный инструментальщик" (КРИН), г.Киров; ООО "НПО "КировИнструмент", г.Киров |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангензубомеры с нониусами ШЗН (далее штангензубомеры) предназначены для измерений расстояния между разноименными боковыми поверхностями (толщины) зуба цилиндрических прямозубых и косозубых колес внешнего зацепления 11 и 12 степеней точности ГОСТ 1643-81 по постоянной хорде или по хорде делительной окружности.
Принцип действия основан на измерении величины горизонтального и вертикального перемещения штанги с губкой и высотной линейки при измерении размеров элементов зубчатых колёс.
Штангензубомер состоит из штанги с рамкой и высотной линейки с рамкой.
На штанге нанесена горизонтальная миллиметровая шкала для измерения длины хорды, на высотной линейке - вертикальная для установки высоты.
Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штанги с губкой служат микрометрические подачи, а для их фиксации - стопорные винты.
Конструктивное решение рамки обеспечивает необходимую жесткость штангензубомера. На штанге и высотной линейке нанесены углубленные шкалы, благодаря чему исключается их износ при перемещении штанги и высотной линейки в пазах рамки.
Число модификаций - 2 (ШЗН-18, ШЗН-40), отличающихся друг от друга диапазоном модулей измеряемых колес, диапазоном измерений и габаритными размерами. Штангензубомеры выпускаются под товарным знаком WPUH.

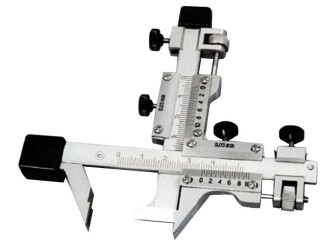

Общий вид средства измерений представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | |
| ШЗН-18 | ШЗН-40 | |
| Значение отсчета по нониусу, мм | 0,05 | |
| Диапазон измерений, мм: - по шкале штанги - по шкале высотной линейки | от 0 до 33 от 0 до 23 | от 0 до 67 от 0 до 40 |
| Диапазон модулей измеряемых колес, мм | от 1 до 18 | от 4 до 40 |
| Пределы допускаемой погрешности как при незатянутом, так и при затянутом винте штанги и высотной линейки, мм | ±0,05 | |
| Допуск плоскостности измерительных поверхностей губок, не более, мм | 0,004 | |
| Допуск прямолинейности измерительных поверхностей высотной линейки и торцов концов губок, не более, мм | 0,004 | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение для модификаций | |
| ШЗН-18 | ШЗН-40 | |
| Г абаритные размеры (длинах ширинах высота), мм, не более | 125х15х110 | 160х15х130 |
| Масса, кг, не более | 0,2 | 0,23 |
| Средний срок службы, лет, не менее | 3 | |
| Условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность воздуха, %, не более | от + 5 до + 35 80 | |
наносится на штангу штангензубомера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Штангензубомер с нониусами | ШЗН | 1 шт. |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | ШЗН.000 РЭ | 1 экз. |
осуществляется по документу МИ 524-2010 «Штангензубомеры с нониусами ШЗН-18, ШЗН-40. Методика поверки».
Основные средства поверки:
Концевые меры 2-Н4 ГОСТ 9038-90.
Пластина стеклянная плоская ПИ 60-2.
Линейка ЛД-1-80.
Калибры-пробки по ГОСТ 2015-84.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.
приведены в эксплуатационном документе.
ТУ 3945-003-02952377-2016 Штангензубомеры с нониусами ШЗН. Технические условия. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм.
