Государственный реестр средств измерений

Глубиномеры микрометрические ГМ, 66702-17

Глубиномеры микрометрические ГМ предназначены для измерения глубины пазов, отверстий и высоты уступов.
Карточка СИ
Номер в госреестре 66702-17
Наименование СИ Глубиномеры микрометрические
Обозначение типа СИ ГМ
Изготовитель ООО "НПО "КировИнструмент", г.Киров
Год регистрации 2017
Срок свидетельства 27.02.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Глубиномеры микрометрические ГМ предназначены для измерения глубины пазов, отверстий и высоты уступов.

Физическая величина - длина (мм).

Описание

Принцип действия механический: вращением барабана микрометрической головки измерительному стержню сообщается поступательное движение до соприкосновения с измеряемой поверхностью. В диапазоне от 0 до 25 мм измерение осуществляется прямым методом по отсчетному устройству, в диапазоне от 25 до 150 мм - с применением установочных мер (входят в комплект глубиномера), при этом установка глубиномера на нулевой отсчет производится по установочным мерам.

Глубиномер состоит из основания с опорной измерительной поверхностью прямоугольной формы, в которое запрессована микрометрическая головка. В отверстие микрометрического винта устанавливаются сменные измерительные стержни, которые обеспечивают требуемый диапазон измерений (рисунок 1).

Число модификаций - 5 (ГМ 25, ГМ 50, ГМ 75, ГМ 100, ГМ 150), отличающихся друг от друга диапазоном измерений, количеством и номинальной длиной сменных измерительных стержней и установочных мер.

Г лубиномеры микрометрические выпускаются под товарным знаком И Р U Н.

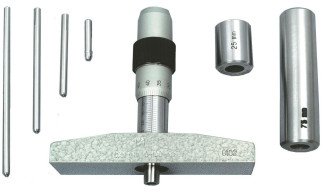

Общий вид средства измерений представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование

характеристики

Значение для глубиномеров типа

ГМ 25

ГМ 50

ГМ 75

ГМ 100

ГМ 150

Диапазон измерений глубиномеров, мм

от 0 до 25 включ.

от 0 до 50 включ

от 0 до 75 включ

от 0 до 100 включ

от 0 до 150 включ

Цена деления, мм

0,01

Измерительное усилие, Н

от 3 до 7 включ.

Колебание измерительного усилия, Н, не более

2

Допуск плоскостности измерительной поверхности основания для глубиномеров, мкм:

-    класса точности 1

-    класса точности 2

0,9

1,8

Таблица 2 - Пределы допускаемой погрешности

Диапазон измерений, мм

Пределы допускаемой погрешности*, мкм

класс точности 1

класс точности 2

0 - 25

±2

±4

25 - 50

±3

±4

50 - 100

±3

±5

100 - 150

±4

±6

* Пределы допускаемой погрешности глубиномера (в пределах перемещения микрометрического винта) при температуре окружающей среды от +15 до +25 °С и нормируемом измерительном усилии, а также при зажатом или отпущенном стопоре

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение для глубиномеров типа

ГМ 25 ГМ 50 ГМ 75 ГМ 100 ГМ 150

Г абаритные размеры (длинах ширинах высота), мм, не более

100 х 34 х 100

Размеры измерительной поверхности основания (длина х ширина), мм, не более

100 х 25

Масса, кг, не более

0,4

Средний срок службы, лет, не менее

6

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от +10 до +30 80

Знак утверждения типа

наносится на основание глубиномера методом лазерной гравировки, на титульный лист руководства по эксплуатации - типографским способом.

Комплектность

Таблица

Комплектность средства измерения

L

Моди

фикация

Измерительные стержни номинальной длины, мм

Установочные меры номинальной длины, мм

Ключ,

шт.

Руководство по эксплуатации, шт.

Футляр,

шт.

ГМ 25

25

-

1

1

1

ГМ 50

25, 50

25

1

1

1

ГМ 75

25, 50, 75

25, 50

1

1

1

ГМ 100

25, 50, 75, 100

25, 75

1

1

1

ГМ 150

25, 50, 75, 100, 125, 150

25, 75, 125

1

1

1

Поверка

осуществляется по документу ГМ.000 РЭ «Глубиномер микрометрический ГМ. Руководство по эксплуатации», раздел 5, утверждённому ФБУ «Кировский ЦСМ» 20 октября 2016 г. Основные средства поверки:

Рабочий эталон 4 разряда по ГОСТ Р 8.763-2011.

Концевая мера 1-0,45 ГОСТ 9038-90, концевые меры 4НО3, 1-Н4, 2-Н21 ГОСТ 9038-90, регистрационный номер в Федеральном информационном фонде 38376-13.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к глубиномерам микрометрическим ГМ

ГОСТ 7470-92 «Глубиномеры микрометрические. Технические условия».

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».
