Преобразователи измерительные концентрации газов в воздухе, 66585-17

Преобразователи измерительные концентрации газов в воздухе (далее ИП) предназначены для измерений и преобразования в токовый сигнал концентрации токсичных газов и горючих веществ в атмосферном воздухе и воздухе рабочей зоны и могут быть использованы в составе газоаналитических систем или как самостоятельное устройство.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	66585-17
Наименование СИ	Преобразователи измерительные концентрации газов в воздухе
Изготовитель	Общество с ограниченной ответственностью научно-производственная фирма "ИНКРАМ" (ООО НПФ "ИНКРАМ"), г. Москва
Год регистрации	2017
Срок свидетельства	17.02.2027
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

ИП представляют собой автоматические стационарные приборы непрерывного действия с унифицированным токовым выходом (4-20) мА.

В ИП используются следующие методы измерения:

- электрохимический - для измерения массовой концентрации аммиака, оксида углерода, хлора, сероводорода, диоксида серы, диоксида азота, хлористого водорода, синильной кислоты и объемной доли кислорода, водорода;

- термокаталитический - для измерения объемной доли водорода, аммиака, метана и других углеводородов;

- полупроводниковый - для измерения массовой концентрации аммиака и хладонов;

- оптико-абсорбционный - для измерения объемной доли диоксида углерода.

Способ отбора пробы - диффузионный.

ИП выпускаются в нескольких модификациях, имеющих обозначение ААВВ-ХХ (табл.1).

Таблица 1

АА - наименование определяемого компонента	ВВ - код диапазона измерения	ХХ - наименование исполнения
АМ - аммиак	1.0 2.0 3.0	ПК - пластиковый корпус
АМП- аммиак	1.0 2.0	МК - металлический корпус
СО - оксид углерода	1.0 2.0	ВУ - повышенная виброустойчивость
СВ - сероводород	1.0 2.0	ЭМС - полностью экранированный корпус
ВД - водород	1.0 2.0	с повышенной помехозащищённостью.
ОА - диоксид азота	2.0 3.0	Т - выносной сенсор
КС - кислород	1.0
СД - диоксид серы	1.0
СК - синильная кислота	1.0 2.0
ХЛВ - хлористый водород	1.0
ГР - горючие газы	1.0 2.0
ИКДУ - диоксид азота	1.0
ФРП - хладоны	1.0

Пломбирование ИП не предусмотрено.

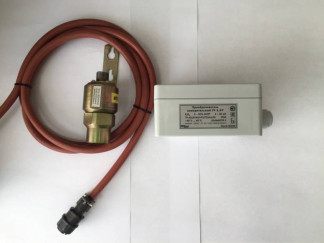

Общий вид преобразователей измерительных представлен на рисунке 1 и 2.

Рисунок 2 - Общий вид преобразователей измерительных без выносного датчика

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические характеристики ИП приведены в таблице 2 - 4.

Таблица 2

Наименование ИП

Опреде

ляемый

компонент

Единица

измере

ний

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности (Ад) в диапазоне измерений

Время уста-новле-ния показаний

Т0,9, с

Время

про

грева,

мин

АМ1.0-ХХ

Аммиак

мг/м3

от 0 до 20 включ.

±4

св. 20 до 100

±(4+0,2-(Свх-20))

Наименование ИП	Опреде ляемый компонент	Единица измере ний	Диапазон измерений	Пределы допускаемой основной абсолютной погрешности (Ад) в диапазоне измерений	Время уста-новле-ния показаний Т0,9, с	Время про грева, мин
АМ2.0-ХХ		мг/м3	от 0 до 200 включ.	±40	45
			св. 200 до 2000	±(40+0,2-(Свх-200))
АМ3.0-ХХ		мг/м3	от 0 до 60 включ.	±15	45
			св. 60 до 600	+(15+0,2-(Свх-60))
С01.0-ХХ C01.0-0	Оксид углерода	мг/м3	от 0 до 20 включ.	±4	45	15
			св. 20 до 100	±(4+0,2-(Свх-20))
С02.0-ХХ С02.0-0		мг/м3	от 0 до 100 включ.	±20	45
			св. 100 до 500	±(20+0,2-(Свх-100))
СВ1.0-ХХ	Сероводо род	мг/м3	от 0 до 6 включ.	±1,2	60	30
			св. 6 до 30	±(1,2+0,2-(Свх-6))
СВ2.0-ХХ		мг/м3	от 0 до 20 включ.	±4	60
			св. 20 до 100	±(4+0,2-(Свх-20))
ВД1.0-ХХ	Водород	объемная доля, %	от 0 до 2	±0,2	130	30
ВД2.0-ХХ	Водород	объемная доля, %	от 0 до 2	±0,2	130	30
ХЛ1.0-ХХ	Хлор	мг/м	от 0 до 1 включ.	±0,2	45	30
			св. 1 до 5	±(0,2+0,2-(Свх-1))
ХЛ2.0-ХХ	Хлор	мг/м3	от 0 до 10 включ.	±2	45
			св. 10 до 50	±(2+0,2-(Свх-10))
0А2.0-ХХ	Диоксид азота	мг/м3	от 0 до 5 включ.	±1	60	30
			св. 5 до 30	±(1+0,2-(Свх-5))
0А3.0-ХХ			от 0 до 10 включ.	±2
			св. 10 до 50	±(2+0,2-(Свх-10))
КС1.0-ХХ	Кислород	объемная доля, %	от 0 до 25	±0,9	20	30
СД1.0-ХХ	Диоксид серы	мг/м3	от 0 до 6 включ.	±1,2	60	30
			св. 6 до 30	±(1,2+0,2-(Свх-6))
СК1.0-ХХ	Синильная кислота	мг/м3	от 0 до 3 включ.	±0,6	45	60
			св.3 до 15	±(0,6+0,25(Свх-3))
СК2.0-ХХ		мг/м3	от 0 до 5 включ.	±1	45	60
			св.5 до 40	±(1+0,25-(Свх-5))

Наименование ИП	Опреде ляемый компонент	Единица измере ний	Диапазон измерений	Пределы допускаемой основной абсолютной погрешности (Ад) в диапазоне измерений	Время уста-новле-ния показаний Т0,9, с	Время про грева, мин
ХЛВ1.0-ХХ	Хлористый водород	мг/м	от 0 до 5 включ.	±1	90	30
			св. 5 до 30	±(1+0,2-(Свх-5))
ГР1.0-ХХ	Горючие газы и пары по: -метану -пропану -бензолу -водороду -гексану -аммиаку -ацетилену -бутану	% НКПР	от 0 до 50	±5	15	5
ГР1.0-Т-ХХ
ГР2.0-ХХ
ИКДУ1.0- ХХ	Диоксид углерода	объемная доля, %	от 0 до 5	±(0,05+0,07-Свх)	35	30
Примечание: СВХ - значение измеряемого компонента, указанное в паспорте на					ГСО.

Таблица 3

Наиме нование ИП	Определяемый компонент	Еди ница изме- ре ний	Пороги	Пределы допускаемой основной абсолютной погрешности (Ад)	Время уста-новле-ния показаний Т0,9, с	Время про грева, мин
АМП1.0 -ХХ	Аммиак	мг/м3	20/60	±0,25-Свх	90	60
АМП2.0 -ХХ	Аммиак	мг/м3	500	±0,25Свх	90	60
ФРП1.0	Хладоны по: CHCIF2 (R22) CF3CH3 (R143a) CF2HCHF2 (R134) CH3CHF2 (R152a) CHF3 (R23) СБ^ (R32) СзF7H (227ea)	мг/м3	3000	±750	60	45
Примечание: СВХ - значение измеряемого компонента, указанное в паспорте на ГСО.

Наименование ИП	Предел допускаемой дополнительной погрешности от изменения температуры от номинального значения +22 °С на каждые 10°С	Предел допускаемой дополнительной погрешности от изменения влажности от номинального значения 60 % отн. на каждые 10% отн.
АМ1.0-ХХ
АМ2.0-ХХ
АМ3.0-ХХ
С01.0-ХХ С01.0-0
С02.0-ХХ С02.0-0
СВ1.0-ХХ	0,15Д в диапазоне температур от 0 до +45 °С 0,3 Д в диапазоне температур от -40°С до 0 °С
СВ2.0-ХХ
ВД1.0-ХХ		0,3Д
ВД2.0-ХХ
ХЛ1.0-ХХ
ХЛ2.0-ХХ
0А2.0-ХХ
0А3.0-ХХ
КС1.0-ХХ
СД1.0-ХХ
СК1.0-ХХ
СК2.0-ХХ
ХЛВ1.0-ХХ
ГР1.0-ХХ ГР2.0-ХХ	0,1 Д в диапазоне температур	0,2Д
ГР1.0-Т-ХХ ГР2.0-Т-ХХ	от -40 °С до +45 °С	0,2Д
ФРП1.0-ХХ АМП1.0-ХХ АМП2.0-ХХ	0,3 Д в диапазоне температур от -30 °С до +45 °С	0,3Д
ИКДУ1.0-ХХ	0,7 Д в диапазоне температур от -20 °С до 0 °С 0,1 Д в диапазоне температур от 0 °С до +45°С	0,2 Д

Потребляемая мощность, Вт, не более 1,5

Напряжение постоянного тока, В от 12 до 24

Габаритные размеры (длинахширинахвысота), мм, не более 200*100x100 Масса, кг, не более 0,7

Наименование ИП	Диапазон рабочих температур, С°	Рабочий диапазон относительной влажности, %
АМ1.0-ХХ	от -40 до +45
АМ2.0-ХХ	от -40 до +45
АМ3.0-ХХ	от -40 до +45
СО1.0-ХХ	от -30 до +45
СО2.0-ХХ	от -30 до +45
СО1.0-0	от -15 до +45
СО2.0-0	от -15 до +45
СВ1.0-ХХ	от -40 до +45
СВ2.0-ХХ	от -40 до +45
ВД1.0-ХХ	от -30 до +45	От 30 до 98 (без конденсации)
ВД2.0-ХХ	от -30 до +45
ХЛ1.0-ХХ	от -40 до +45
ХЛ2.0-ХХ	от -40 до +45
ОА2.0-ХХ	от -40 до +45
ОА3.0-ХХ	от -40 до +45
KC1.0-ХХ	от 0 до +45
СД1.0-ХХ	от -40 до +45
СК1.0-ХХ	от -40 до +45
СК2.0-ХХ	от -40 до +45
ХЛВ1.0-ХХ	от -40 до +45
ИКДУ1.0-ХХ	от -20 до +45
ГР1.0-ХХ	от -40 до +45
ГР2.0-ХХ	от -40 до + 45
ГР1.0-Т-ХХ	от -50 до +50 - датчик, от -40 до +45 - блок измерительный	от 0 до 99
ГР2.0-Т-ХХ	от -50 до +50 - датчик, от -40 до +45 - блок измерительный
ФРП1.0-ХХ	от -30 до +45	от 30 до 95
АМП1.0-ХХ	от -30 до +45	от 30 до 95
АМП2.0-ХХ	от -30 до +45	от 30 до 95

Обозначения, наименования и исполнения ИП взрывозащищенного исполнения приведены в таблице 6.

Таблица 6

Наименование	Маркировка взрывозащиты
АМ1.0-МК	1Ex ib IIB/IIC T4 Gb
АМ1.0-ЭМС	1Ex ib IIB/IIC T4 Gb
АМ1.0-ВУ	1Ex ib IIB/IIC T4 Gb
АМ2.0-МК	1Ex ib IIB/IIC T4 Gb
АМ2.0-ЭМС	1Ex ib IIB/IIC T4 Gb
АМ2.0-ВУ	1Ex ib IIB/IIC T4 Gb
АМ3.0-МК	1Ex ib IIB/IIC T4 Gb

Наименование	Маркировка взрывозащиты
АМ3.0-ЭМС	1Ex ib IIB/IIC T4 Gb
АМ3.0-ВУ	1Ex ib IIB/IIC T4 Gb
С01.0-МК	1Ex ib IIB/IIC T4 Gb
С01.0-ЭМС	1Ex ib IIB/IIC T4 Gb
С01.0-ВУ	1Ex ib IIB/IIC T4 Gb
С02.0-МК	1Ex ib IIB/IIC T4 Gb
С02.0-ЭМС	1Ex ib IIB/IIC T4 Gb
С02.0-ВУ	1Ex ib IIB/IIC T4 Gb
СВ1.0-МК	1Ex ib IIB/IIC T4 Gb
СВ1.0-ЭМС	1Ex ib IIB/IIC T4 Gb
СВ1.0-ВУ	1Ex ib IIB/IIC T4 Gb
СВ2.0-МК	1Ex ib IIB/IIC T4 Gb
СВ2.0-ЭМС	1Ex ib IIB/IIC T4 Gb
СВ2.0-ВУ	1Ex ib IIB/IIC T4 Gb
ХЛ1.0-МК	1Ex ib IIB/IIC T4 Gb
ХЛ1.0-ЭМС	1Ex ib IIB/IIC T4 Gb
ХЛ1.0-ВУ	1Ex ib IIB/IIC T4 Gb
ХЛ2.0-МК	1Ex ib IIB/IIC T4 Gb
ХЛ2.0-ЭМС	1Ex ib IIB/IIC T4 Gb
ХЛ2.0-ВУ	1Ex ib IIB/IIC T4 Gb
ВД1.0-МК	1Ex ib IIB/IIC T4 Gb
ВД1.0-ЭМС	1Ex ib IIB/IIC T4 Gb
ВД1.0-ВУ	1Ex ib IIB/IIC T4 Gb
ВД2.0-МК	1Ex ib IIB/IIC T4 Gb
ВД2.0-ЭМС	1Ex ib IIB/IIC T4 Gb
ВД2.0-ВУ	1Ex ib IIB/IIC T4 Gb
0А2.0-МК	1Ex ib IIB/IIC T4 Gb
0А2.0-ЭМС	1Ex ib IIB/IIC T4 Gb
0А2.0-ВУ	1Ex ib IIB/IIC T4 Gb
0А3.0-МК	1Ex ib IIB/IIC T4 Gb
0А3.0-ЭМС	1Ex ib IIB/IIC T4 Gb
0А3.0-ВУ	1Ex ib IIB/IIC T4 Gb
КС1.0-МК	1Ex ib IIB/IIC T4 Gb
КС1.0-ЭМС	1Ex ib IIB/IIC T4 Gb
КС1.0-ВУ	1Ex ib IIB/IIC T4 Gb
СД1.0-МК	1Ex ib IIB/IIC T4 Gb
СД1.0-ЭМС	1Ex ib IIB/IIC T4 Gb
СД1.0-ВУ	1Ex ib IIB/IIC T4 Gb
СК1.0-МК	1Ex ib IIB/IIC T4 Gb
СК1.0-ЭМС	1Ex ib IIB/IIC T4 Gb
СК1.0-ВУ	1Ex ib IIB/IIC T4 Gb
СК2.0-МК	1Ex ib IIB/IIC T4 Gb
СК2.0-ЭМС	1Ex ib IIB/IIC T4 Gb
СК2.0-ВУ	1Ex ib IIB/IIC T4 Gb
ХЛВ1.0-МК	1Ex ib IIB/IIC T4 Gb
ХЛВ1.0-ЭМС	1Ex ib IIB/IIC T4 Gb

Наименование	Маркировка взрывозащиты
ХЛВ1.0-ВУ	1Ex ib ПВ/IIC T4 Gb
ГР1.0-МК	1Ex d ib ИВ+Н2 T4 Gb
ГР1.0-ЭМС	1Ex d ib ИВ+Н2 T4 Gb
ГР1.0-ВУ	1Ex d ib ИВ+Н2 T4 Gb
ГР2.0-МК	1Ex d ib ИВ+Н2 T4 Gb
ГР2.0-ЭМС	1Ex d ib ИВ+Н2 T4 Gb
ГР2.0-ВУ	1Ex d ib ИВ+Н2 T4 Gb
ГР 1.0-Т	1Ex d ib ПВ+Н2 T4 Gb - выносной сенсор, 1Ex ib ПС T4 Gb - корпус измерительного преобразователя
ГР1.0-Т-ЭМС	1Ex d ib ПВ+Н2 T4 Gb - выносной сенсор, 1Ex ib ПС T4 Gb - корпус измерительного преобразователя
ГР1.0-Т-ВУ	1Ex d ib ПВ+Н2 T4 Gb - выносной сенсор, 1Ex ib ПС T4 Gb - корпус измерительного преобразователя
ГР2.0-Т	1Ex d ib ПВ+Н2 T4 Gb - выносной сенсор, 1Ex ib ПС T4 Gb - корпус измерительного преобразователя
ГР2.0-Т-ЭМС	1Ex d ib ПВ+Н2 T4 Gb - выносной сенсор, 1Ex ib ПС T4 Gb - корпус измерительного преобразователя
ГР2.0-Т-ВУ	1Ex d ib ПВ+Н2 T4 Gb - выносной сенсор, 1Ex ib ПС T4 Gb - корпус измерительного преобразователя
АМП1.0-МК	2Ex nA IIA T1 Gc Х
АМП2.0-МК	2Ex nA IIA T1 Gc Х

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Комплектность ИП приведена в таблице 7.

Таблица 7

Наименование изделия	Количество
Преобразователь измерительный	по заказу, шт.
Комплект крепежа для преобразователя измерительного	1 компл. на ИП (по заказу)
Насадка градуировочная	по заказу
Документация
Паспорт на преобразователь измерительный	1 экз. на ИП
Методика поверки МП 205-04-2016	1 на поставку
Руководство по эксплуатации на ИП	по заказу

Поверка

осуществляется по документу МП 205-04-2016 «Преобразователи измерительные концентрации газов в воздухе. Методика поверки», утверждённому ФГУП «ВНИИМС» 09 сентября 2016 г. Основные средства поверки:

- стандартные образцы - газовые смеси ГСО 10541-2014, 10547-2014;

- поверочный нулевой газ (воздух) и азот особой чистоты в баллоне под давлением по ГОСТ 9293-74.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус прибора, как показано на рисунках 1, 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".

ГОСТ 8.578-2014 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

ГОСТ 12.1.005-88 "Общие санитарно-гигиенические требования к воздуху рабочей зоны". Приказ Министерства природных ресурсов и экологии РФ от 7 декабря 2012 г. N 425. Технические условия ТУ 4215-028-47275141-14.
