Приборы цифровые для измерения давления DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740 предназначены для измерений избыточного, абсолютного давления и разности давлений.
Приборы цифровые для измерения давления DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740 предназначены для измерений избыточного, абсолютного давления и разности давлений.
| Номер в госреестре | 66482-17 |
| Наименование СИ | Приборы цифровые для измерения давления |
| Обозначение типа СИ | DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740 |
| Изготовитель | "Druck Limited", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 26.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы цифровые для измерения давления DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740 предназначены для измерений избыточного, абсолютного давления и разности давлений.
Приборы цифровые для измерения давления DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740 представляют собой портативные электрические приборы с расположенными на передних панелях ЖК-дисплея и клавиш для выбора единиц и режимов измерений.
Принцип действия приборов цифровых для измерения давления DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740 основан на аналогово-цифровом преобразовании измеряемых параметров электрических сигналов от встроенных или внешних датчиков давления и отображении их на дисплее.
Для расширения диапазонов измерений приборов цифровых DPI 104, DPI 104 IS могут быть подключены внешние модули давления IDOS UPM и IDOS UPM P.
Исполнение приборов цифровых DPI 705, DPI 705 IS возможно в двух модификациях со встроенным датчиком давления или с внешним датчиком давления PDCR (модификация R).

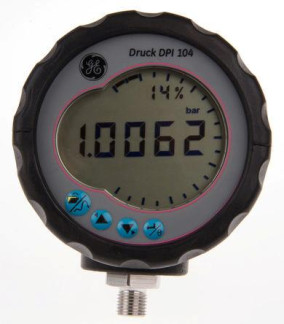

Общий внешний вид приборов цифровых для измерения давления DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740 представлен на рисунках 1, 2.
Рисунок 2 - Общий вид приборов цифровых для измерения давления DPI 705, DPI 705 IS, DPI 740
Пломбировка приборов цифровых для измерения давления DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740 от несанкционированного доступа не предусматривается.
Идентификационные данные программного обеспечения (ПО) приборов цифровых для измерения давления DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740 представлены в таблице 1.
ПО устанавливается на предприятии-изготовителе в процессе производства приборов, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DK0273 для DPI 104 и DPI 104 IS DK0171 для DPI 705 и DPI 705 IS DK0156 для DPI 740 |
|
Номер версии (идентификационный номер) ПО |
не ниже V01.07 для DPI 104 и DPI 104 IS не ниже V1.02 для DPI 705 и DPI 705 IS не ниже V1.04 для DPI 740 |
|
Цифровой идентификатор ПО |
- |
представлены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
||
|
DPI 104, DPI 104 IS |
DPI 705, DPI 705 IS |
DPI 740 |
|
|
1 |
2 |
3 |
4 |
|
Верхние пределы измерений (ВПИ): - атмосферного давления, кПа - абсолютного давления, МПа - избыточного давления, МПа - разности давлений, МПа |
от 0,2 до 7 от 0,07 до 140 |
от 0,035 до 70 от 0,035 до 7 от 0,007 до 3,5 |
115 от 0,13 до 0,35 |
|
Пределы допускаемой основной погрешности: - абсолютной, Па - приведенной, % от диапазона измерений |
±0,051) |
±0,12) |
±15 3) 4) ±0,024) |
|
Предельно допустимое давление, % от ВПИ |
110 |
||
|
Пределы допускаемой приведенной дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур: - в % от ВПИ / °С (в диапазоне температур от 0 до 50 °С) - в % от ВПИ / °С (в диапазоне температур от -10 до +50 °С) - для абсолютного давления при давлении менее 0,1 МПа, % от ВПИ / °С при давлении более 0,1 МПа, % от ВПИ / °С |
- |
±0,02 ±0,05 ±0,02 |
±0,002 |
|
1) - в диапазоне температуры от - 10 до + 50 °С, для диапазона 70 кПа приведенная погрешность составляет ±0,15 % от ВПИ 2) - в диапазоне температуры от 0 до +50 °С 3) - улучшенная точность для диапазона измерений (75-115) кПа 4) - в диапазоне температуры от +10 до +30 °С |
|||
Метрологические характеристики приборов цифровых для измерения давления DPI 104, DPI 104 IS с модулями давления IDOS UPM и IDOS UPM P представлены в таблице 3.
Таблица 3
|
Вид давления |
Диапазон измерений |
Пределы допускаемой приведенной основной погрешности, % от диапазона измерений |
|
|
IDOS UPM в диапазоне температур от 0 до +50 °С |
IDOS UPM Р в диапазоне температур от +18 до +28 °С |
||
|
Избыточное, разность давлений, кПа |
от - 2,5 до + 2,5 |
±0,1 |
±0,05 |
|
от - 7 до + 7 от - 20 до + 20 от - 35 до + 35 от - 70 до + 70 |
±0,075 |
±0,05 |
|
|
от - 100 до + 100 от - 100 до + 200 |
±0,05 |
±0,02 |
|
|
Избыточное, МПа |
от - 0,1 до + 0,35 от - 0,1 до + 0,7 от - 0,1 до + 1,0 от - 0,1 до + 2,0 от 0 до + 3,5 от 0 до + 7,0 от 0 до + 10,0 от 0 до + 13,5 от 0 до + 20,0 |
±0,05 |
±0,02 |
|
от 0 до + 35 от 0 до + 70 |
±0,05 |
- |
|
|
Абсолютное, кПа |
от 0 до + 35 от 0 до + 200 от 0 до + 700 от 0 до + 2000 |
±0,1 ±0,075 ±0,075 ±0,075 |
- |
Таблица 4 - Основные технические характеристики
|
Значение характеристики для моделей |
|||
|
Наименование характеристики |
DPI 104, DPI 104 IS |
DPI 705, DPI 705 IS |
DPI 740 |
|
Рабочая среда |
газы и жидкости |
газы и жидкости |
сухие газы |
|
Напряжение питания прибора постоянного тока, В |
9 |
4,5 |
4,5 |
|
Масса, кг, не более |
0,35 |
0,5 |
0,5 |
|
Г абаритные размеры, мм, не более - длина - ширина - высота - диаметр |
55 95 |
190 90 36 |
190 90 36 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от -10 до +50 90 |
от 0 до +50 95 |
от -10 до +50 90 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность приборов цифровых для измерения давления DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740 приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор цифровой для измерения давления |
DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740 (по заказу) |
1 |
|
Модули давления |
IDOS UPM, IDOS UPM P |
в соответствии с заказом |
|
Руководство по эксплуатации |
- |
1 |
|
Методика поверки |
РТ-МП-3252-443-2016 |
1 |
осуществляется по документу РТ-МП-3252-443-2016 «ГСИ. Приборы цифровые для измерения давления DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740. Методика поверки», утвержденному ФБУ «Ростест-Москва» 04 августа 2016 г.
Основные средства поверки:
- калибраторы-контроллеры давления PPC-4, ВПИ: 0,1; 0,35; 0,7; 3,5 МПа, ПГ ±0,008 % ИВ (Регистрационный номер 27758-08);
- рабочие эталоны МП-6, МП-60, МП-600, ВПИ: 0,6; 6; 60 МПа, СКО 2-10-5;
- манометры грузопоршневые СРВ5000, ВПИ: минус 0,1; 0,25; 1; 10; 25 МПа, КТ 0,005 (Регистрационный номер 33079-08);
- манометры избыточного давления грузопоршневые КТ 0,01 МП-2,5, МП-6, МП-60, МП-600 (Регистрационный номер 31703-06);
- манометры грузопоршневые СРВ5000, диапазон измерений от 0,2 до 100 МПа, КТ 0,01 (Регистрационный номер 33079-08);
- калибраторы давления пневматические «Метран-505 Воздух», диапазон воспроизведения разности давлений от 5 до 40000 Па, КТ 0,015 (Регистрационный номер 42701-09);
- барометры образцовые переносные БОП-1М-3, диапазон измерений от 5 до 2800 гПа, ПГ ±0,10 гПа, в диапазоне от 5 до 1100 гПа, ПГ ±0,01 % ИВ в диапазоне св. 1100 гПа (Регистрационный номер 26469-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к приборам цифровым для измерения давления DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4*104 Па
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 106 Па
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
