| Номер в госреестре | 65819-16 |
| Наименование СИ | Уровнемеры микроволновые бесконтактные |
| Обозначение типа СИ | VEGAPULS 64, VEGAPULS 69 |
| Изготовитель | "VEGA Grieshaber KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 05.12.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

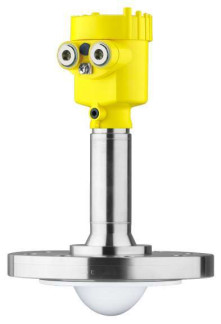

Уровнемеры микроволновые бесконтактные VEGAPULS 64, VEGAPULS 69 (далее -уровнемеры) предназначены для непрерывного измерения уровня жидкостей и сыпучих материалов.
Принцип действия уровнемеров основан на измерении расстояния до поверхности контролируемой среды, исходя из зависимой от расстояния разности частот излучаемого микроволнового сигнала и принимаемого отраженного сигнала от поверхности контролируемой среды. Уровнемеры преобразуют измеренное значение в аналоговый и/или цифровой (HART, Modbus, Profibus PA, Foundation Fieldbus) выходной сигнал для индикации и передачи измерительной информации.
Уровнемеры состоят из электронного блока и антенны, устанавливаемой над поверхностью измеряемой среды. Уровнемеры измеряют расстояние между базовой плоскостью, которой являются уплотнительная поверхность присоединительного фланца или нижняя кромка присоединительной резьбы уровнемера, и поверхностью измеряемой среды.
В зависимости от конструкции антенны уровнемеры имеют следующие модификации: уровнемеры микроволновые бесконтактные VEGAPULS 64 и уровнемеры микроволновые бесконтактные VEGAPULS 69.
В зависимости от назначения уровнемеры могут иметь общепромышленное либо взрывонепроницаемое (Ex d) и/или искробезопасное (Ex ia) исполнение.
Встроенное программное обеспечение уровнемеров используется для установки рабочего диапазона измерения, передачи записи данных измерения, самодиагностики. Для защиты от несанкционированного доступа к настройкам уровнемера предусмотрена защита паролем. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| VEGAPULS 64 | VEGAPULS 69 | |
| Идентификационное наименование ПО | VEGAPULS_64 | VEGAPULS_69_ |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.х | не ниже 1.0.х |
| Цифровой идентификатор ПО | 4F43 C2A6 | 2ВСА 1Е6Е |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| VEGAPULS 64 | VEGAPULS 69 | |
| Диапазон измерений уровня, м | от 0 до 30 | от 0 до 100 |
| Пределы допускаемой абсолютной основной погрешности измерений уровня, мм | ±20 при расстоянии до уровня L<0,5 м ±2 при расстоянии до уровня 0,5 м<Ь<30,0 м | ±30 при расстоянии до уровня L<1,0 м ±5 при расстоянии до уровня 1,0 м<Ь<35,0 м |
| Пределы допускаемой относительной погрешности при расстоянии до уровня больше 35 м, % | 0,1 | |
| Пределы допускаемой дополнительной абсолютной погрешности при измерении уровня, мм на каждые 10 °С | ±3 | ±3 |
Таблица 3 - Основные технические характеристики
| VEGAPULS 64 | VEGAPULS 69 | |
| Давление измеряемой среды, МПа | от -0,1 до 2,0 | от -0,1 до 0,3 |
| Температура измеряемой среды, °С | от -40 до +200 | от -40 до +200 |
| Г абаритные размеры, мм, не более | 333х200х200 | 264х450х450 |
| Масса, кг, не более | 17,2 | 17,2 |
| Температура окружающей среды, °С | от -40 до +80 от -60 до +80 по индивидуальному заказу | |
| Степень защиты | IP66/67; IP66/IP68 | |
| Напряжение питания постоянного тока, В | от 9 до 17,5 от14 до 36 (в зависимости от исполнения электроники и маркировки взрывозащиты) | |
| Срок службы, лет | 15 | |
наносится на корпус уровнемеров методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4
| Наименование | Кол-во | Примечание |
| Уровнемер микроволновый бесконтактный VEGAPULS 64, VEGAPULS 69 | 1 шт. | В соответствии с заказом |
| Комплект запасных частей | 1 комп. | В соответствии с заказом |
| Комплект монтажных принадлежностей | 1 комп. | В соответствии с заказом |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки МП 208-012-2016 | 1 экз. |
осуществляется по документу МП 208-012-2016 «ГСИ. Уровнемеры микроволновые бесконтактные VEGAPULS 64, VEGAPULS 69. Методика поверки», утвержденному ФГУП «ВНИИМС» 03 октября 2016 г.
Основные средства поверки:
- установка эталонная поверочная уровнемерная 2-го разряда, ГОСТ 8.477-82. Допускаемая абсолютная погрешность ±1 мм;
- рулетка измерительная, 2-й класс точности, ГОСТ 7502-98. Допускаемая абсолютная погрешность ±0,5 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы изготовителя «VEGA Grieshaber KG», Германия
