| Номер в госреестре | 64968-16 |
| Наименование СИ | Измерители наведенного напряжения |
| Обозначение типа СИ | ИНН-15 |
| Изготовитель | ООО "Электроприбор", г.Краснодар |
| Год регистрации | 2016 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители наведенного напряжения ИНН-15 (далее - измерители) предназначены для измерений среднеквадратических значений напряжения переменного тока номинальной частотой 50 Гц, возникающего на отключенных частях электроустановок относительно земли (наведенного напряжения).
Принцип действия измерителей основан на масштабном преобразовании высокого входного напряжения между контактом-наконечником и контактом «Земля» измерителя в заданное число раз с помощью резистивного высоковольтного делителя напряжения с последующим измерением выходного напряжения с помощью АЦП. Делитель образован резисторами, находящимися в блоке индикации и в высоковольтном щупе, и имеет два коэффициента деления, соответствуюших режиму измерения «до 500 В» и до «15 кВ».
Выбор режима измерения («до 500 В» или «до 15 кВ») осуществляется автоматически микроконтроллером на основании информации о наличии или отсутствия высоковольтного щупа — в щупе имеется магнит, который при установке высоковольтного щупа вызывает замыкание геркона, расположенного в рабочей части.
Изменение формата отображения напряжения на дисплее (диапазона измерений) осуществляется в зависимости от значения напряжения и характеризуется изменением положением десятичной точки на дисплее для получения максимального разрешения. Индикатор «кВ» включается при напряжении свыше 1000 В.

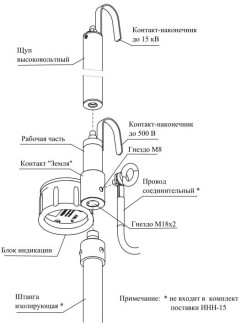

Измерители состоят из 2-х частей: рабочей части с блоком индикации и высоковольтного щупа. Измерение осуществляется с применением изолирующей штанги, соответствующей требованиям ГОСТ 20494-2001, и длина которой выбирается пользователем в зависимости от класса напряжения воздушной линии электропередачи (ВЛ), на которой планируется измерение наведенного напряжения, и обеспечивает безопасность персонала при проведении работ на ВЛ.
Встроенное программное обеспечение (ПО) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность измерителей незначителен, так как определяется погрешностью дискретизации (погрешностью АТ ЦП), являющейся ничтожно малой. Метрологические характеристики нормированы с учетом влияния ПО.
Программное обеспечение измерителей может быть проверено, установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических устройств.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | METER N |
| Номер версии (идентификационный номер) ПО | не ниже v.250316 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические и технические характеристики измерителей
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц, В - режим «до 500 В» (без высоковольтного щупа) - режим «до 15 кВ» (с высоковольтным щупом) | от 0,05 до 500 (поддиапазоны: от 0,05 до 9,99 от 10,0 до 99,9 от 100 до 500 от 20,0 до 15000 (поддиапазоны: от 20,0 до 99,9 от 100 до 999 от 1000 до 9990 от 1000 до 15000 |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц - режим «до 500 В» в диапазоне от от 0,05 до 0,1 В в диапазоне от 0,1 до 500 В | не нормируется ±(0,03-иизм+0,002-Ик)* |
| - режим «до 15 кВ» в диапазоне от от 0 до 199 в диапазоне от 200 до 15000 В | не нормируется ±(0,03-иизм+0,002-Ик )* |
| Входное сопротивление постоянному току, МОм - режим «до 500 В» - режим «до 15 кВ» | 5 ,5 |
| Допускаемое отклонение входного сопротивления, % | ±10 |
| Напряжение питания, В: постоянного тока (2 элемента ААА (2х1,5 В) | 3,0 |
| Максимальный ток потребления, мА | 80 |
| Ток потребления в отключенном состоянии, мкА, не более | 4 |
| Время установления рабочего режима, с, не более | 8 |
| Габаритные размеры измерителя (блок индикации с рабочей частью и с установленным щупом высоковольтным) мм, не более | |
| - высота | 95 |
| - ширина | 160 |
| - длина | 680 |
| Габаритные размеры измерителя в потребительской таре, мм, не более | |
| - высота | 240 |
| - ширина | 240 |
| - длина | 1200 |
| Масса измерителя, кг, не более | 0,85 |
| Масса измерителя в потребительской таре, кг, не | 8,0 |
| более | |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -30 до +50 |
| - относительная влажность при 25 °С, % | от 30 до 98 |
| - атмосферное давление, кПа | от 60 до 106,7 |
| *Примечание: иизм - измеряемое значение напряжения, | |
| ик- конечное значение поддиапазона измерений напряжения (9,99 В; 99,9 В; 500 В; 999 В; | |
| 9,9 кВ; 15,0 кВ) | |
наносят на титульный лист руководства по эксплуатации и лицевую панель измерителей типографским способом.
Таблица 3 - Комплектность измерителя
| Наименование | Количество |
| Измеритель наведенного напряжения ИНН-15 КПЭП 392.000.000: - рабочая часть с блоком индикации КПЭП 392.001.000 - щуп высоковольтный КПЭП 392.002.000 | 1 шт 1 шт |
| Руководство по эксплуатации КПЭП 392.000.000 МП | 1 экз |
| Методика поверки КПЭП 392.000.000 МП | 1 экз |
| Потребительская тара (футляр) КПЭП 392.010.000 | 1 шт |
осуществляется по документу КПЭП 392.000.000 МП «Измерители наведенного напряжения ИНН-15. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2016 г.
Основные средства поверки: калибратор универсальный 9100 (г.р. № 25985-09); вольтметр амплитудный ВА-3.1 (госреестр № 48113-11); трансформатор напряжения измерительный эталонный NVRD (госреестр №56003-13); мультиметр цифровой DT-9959 (госреестр № 56774-14), источник высокого напряжения ИВН-500 из состава ГЭТ175-2009. Знак поверки наносится на крышку блока индикации измерителей в виде наклейки.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ТУ 4221-001-10112071-16 Измерители наведенного напряжения ИНН-15. Технические условия
