Микроомметры МИКО-21 (далее - приборы) предназначены для четырёхпроводных измерений электрического сопротивления постоянному току.
Микроомметры МИКО-21 (далее - приборы) предназначены для четырёхпроводных измерений электрического сопротивления постоянному току.
| Номер в госреестре | 63180-16 |
| Наименование СИ | Микроомметры |
| Обозначение типа СИ | МИКО-21 |
| Изготовитель | Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»), Санкт-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2026 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроомметры МИКО-21 (далее - приборы) предназначены для четырёхпроводных измерений электрического сопротивления постоянному току.
Прибор измеряет электрическое сопротивление по четырёхпроводной схеме.
Принцип действия прибора. Измерительный ток, формируемый прибором (1изм), протекая через токовые зажимы измерительного кабеля прибора и измеряемое сопротивление (Rx), создаёт на нём падение напряжения (Ux), которое через потенциальные зажимы кабеля поступает на вольтметр прибора, состоящий из АЦП и входящий в состав измерительного блока.
Измерительный блок состоит из блока питания, микро-ЭВМ с дисплеем, клавиатурой и каналами связи USB и USB-host, источника тока, блока измерительных шунтов двух аналогоцифровых преобразователей АЦП-I и АЦП-U. Первый аналого-цифровой преобразователь измеряет падение электрического напряжения на встроенном измерительном шунте для последующего вычисления силы измерительного тока 1изм, а второй - падение электрического напряжения Ux на измеряемом электрическом сопротивлении.
Электрическое сопротивление вычисляется в Микро-ЭВМ по результатам измерения силы тока и напряжения по формуле:
Rx _ Ux / 1изм •

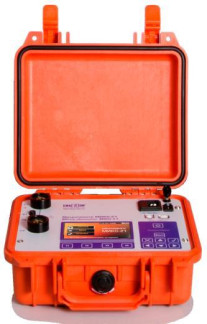

Общий вид микроомметра МИКО-21 показан на рис. 1
Внешний вид микроомметра МИКО-21 приведён на рисунке 1. Прибор представляет собой установку, помещённую в пыленепроницаемый корпус. Имеется комплект измерительных кабелей с зажимами "крокодил". Для проверки работоспособности прибора предусмотрено наличие шунта в комплекте поставки. На передней панели находятся гнёзда для подключения токовых и потенциальных контактов; клавиши управления; разъёмы для подключения компьютера внешних носителей информации к прибору через кабель USB и сетевого кабеля прибора; сетевой тумблер с обозначением положения "включено/выключено"; клемма защитного заземления; дисплей; светодиод заряда аккумулятора. Управление прибором возможно как с сенсорного экрана, так и с клавиш на передней панели.
Программное обеспечение (ПО) прибора встроенное и обеспечивает сервисные функции: стандартный либо по усмотрению пользователя выбор измеряемых параметров, управление испытуемым объектом, создание и хранение архивов, передача информации на flash-накопитель.
Конструкция прибора исключает возможность несанкционированного влияния на ПО прибора и измерительную информацию.
Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик прибора.
USB-порт используется для считывания архива данных с микроомметра на компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
|
Таблица 1 |
||||
|
Наимен ование ПО |
Идентификаци онное наименование ПО |
Номер версии (идентификацио нный номер) ПО |
Цифровой идентификатор ПО (Контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
- |
МИКО-21^ех |
номер версии не ниже 1.0 |
D17B98FFEBDB795B852DE6 1ABBE826E91FF00FF9 |
MD-5 |
приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество разрядов при выводе результата измерений, шт |
5 |
|
Диапазон измерений электрического сопротивления, мкОм: |
|
|
в режиме 1 |
от 0,1 до 2106 |
|
в режиме 2 |
от 1 до 2 103 |
|
в режиме 3 |
от 1 до 2 103 |
|
1 |
2 |
|||
|
Пределы допускаемой приведённой погрешности (5доп.), % |
||||
|
Режим измерения |
Диапазон измерений, мкОм |
Единица младшего разряда, мкОм |
Измерительный ток, А |
Пределы допускаемой приведенной погрешности, % |
|
1 |
от 0,1 до 2-103 |
0,1 |
200 |
±0,05 |
|
от 1,0 до 10103 |
0,1 |
100 |
±0,05 |
|
|
от 1,0 до 30103 |
1,0 |
50 |
±0,05 |
|
|
от 10 до 200-103 |
10 |
10 |
±0,1 |
|
|
от 100 до 2000 103 |
100 |
1 |
±0,1 |
|
|
2 |
от 0,1 до 2-103 |
0,1 |
200 и 10 |
±0,1 |
|
3 |
от 0,1 до 2-103 |
0,1 |
200 |
±0,05 |
|
от 0,1 до 2-103 |
0,1 |
100 |
±0,05 |
|
|
Время измерения, с: |
||||
|
в режиме 1 |
не более 2,0 |
|||
|
в режиме 2 |
от 10 до 30 |
|||
|
в режиме 3 |
от 5 до 15 |
|||
|
Количество измерений при полностью заряженном аккумуляторе (в нормальных условиях), шт., не менее |
||||
|
в режиме 1 |
2000 |
|||
|
в режиме 2 |
400 |
|||
|
в режиме 3 |
70 |
|||
|
Задержка автоматического выключения прибора при простое, мин |
5; 10; 15; 20 |
|||
|
Сетевое напряжение электропитания, В: |
||||
|
переменного тока (действующее значение) |
от 90 до 264 |
|||
|
постоянного тока |
от 127 до 370 |
|||
|
Максимальная мощность, потребляемая из сети электропитания, Вт, не более |
60 |
|||
|
Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536: |
||||
|
при заряде аккумулятора и измерениях с подключенным в сеть сетевым кабелем |
I |
|||
|
при измерениях с отсоединённым сетевым кабелем |
III |
|||
|
Г абаритные размеры измерительного блока, мм, не более |
270x246x124 |
|||
|
Масса измерительного блока, кг, не более |
3,3 |
|||
|
Средняя наработка на отказ, ч, не менее |
2000 |
|||
|
Средняя интенсивность эксплуатации, часов в год |
494 |
|||
|
Температура окружающего воздуха при относительной влажности воздуха до 95%, °С |
||||
|
в рабочих условиях эксплуатации |
от минус 20 до плюс 50 |
|||
|
в нормальных условиях |
от 15 до 25 |
|||
наносят на титульный лист формуляра печатным способом.
Таблица 3
|
№ п.п. |
Наименование |
Обозначение |
Кол-во |
|
1 |
Кабель сетевой |
СКБ018.09.00.000 |
1 |
|
2 |
Провод заземления |
Провод заземления |
1 |
|
3 |
Шунт 75ШСМ М3.75А-0,5 |
- |
1 |
|
4 |
Предохранитель ВП2Б-1В-2А |
- |
2 |
|
5 |
Кабель USB 2.0 A-B |
- |
1 |
|
6 |
Комплект измерительных кабелей |
- |
10 |
|
7 |
Выносные потенциальные контакты |
||
|
8 |
Комплект укладочных средств |
СКБ 126.06.00.000 |
1 |
|
9 |
Руководство по эксплуатации |
СКБ139.00.00.000 РЭ |
1 |
|
10 |
Формуляр |
СКБ139.00.00.000 ФО |
1 |
|
11 |
"ГСИ. Микроомметры МИКО-21. Методика поверки" |
МП 74-262-2015 |
1 |
осуществляется по документу МП 74-262-2015 "ГСИ. Микроомметры МИКО-21. Методика поверки", утвержденному ФГУП «УНИИМ» в ноябре 2015 г.
Перечень основных эталонов, применяемых при поверке:
- эталон единицы электрического сопротивления 3 разряда в диапазоне значений от
0,0001 до 10000 Ом (Р323, Р310, Р321, Р331, Р4830/2).
Методика измерений входит в состав руководства по эксплуатации СКБ 139.00.00.000 РЭ раздел 2.3.
Нормативные документы, устанавливающие требования к микроомметрам МИКО-21
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления
