Измерители комбинированные Saveris 2 предназначены измерений температуры и относительной влажности воздуха.
Измерители комбинированные Saveris 2 предназначены измерений температуры и относительной влажности воздуха.
| Номер в госреестре | 61827-15 |
| Наименование СИ | Измерители комбинированные |
| Обозначение типа СИ | Saveris 2 |
| Изготовитель | "Testo SE & Co. KGaA", Германия; Фирма "Testo AG", Германия (срок свидетельства: 02.10.2020 г.) |
| Год регистрации | 2015 |
| Срок свидетельства | 25.08.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Руководство по эксплуатации | скачать |
Измерители комбинированные Saveris 2 предназначены измерений температуры и относительной влажности воздуха.
Принцип действия.
Измерители комбинированные Saveris 2 состоят из электронного блока, к которому подключаются первичные преобразователи (датчики). Датчики помещаются в измеряемую среду и преобразуют температуру и влажность в эквивалентный электрический сигнал, поступающий затем в электронный блок. Электронный блок преобразует этот сигнал в форму, удобную для отображения результатов измерений на жидкокристаллическом (ЖК) дисплее электронного блока и передачи их по радиоканалу Wi-Fi в хранилище данных Testo Cloud.
Конструктивно измерители комбинированные Saveris 2 выпускаются в пластмассовых прямоугольных корпусах с дисплеем и с встроенными внутрь прибора или с внешними подключаемыми датчиками.
Внешний вид измерителей комбинированных Saveris 2 показан на рисунках 1, 2.
T1 T2 T3

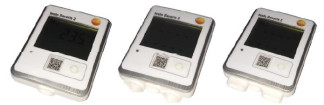

Рисунок 1 - Внешний вид измерителей комбинированных Saveris 2
модификаций Т1, Т2, Т3
H1 H2
Рисунок 2 - Внешний вид измерителей комбинированных Saveris 2
модификаций H1, H2
Измерители температуры и относительной влажности комбинированные Saveris 2 имеют различные модификации и назначение:
- измерители комбинированные Saveris 2 T1, Saveris 2 T2, Saveris 2 T3 предназначены для измерений температуры внешними подключаемыми или встроенными датчиками;
- измерители комбинированные Saveris 2 H1, Saveris 2 H2 предназначены для измерений температуры и относительной влажности внешними подключаемыми или встроенными датчиками.
Электронный блок приборов размещается в неразборной части корпуса измерителей комбинированных Saveris 2 и недоступен пользователю.
Внутреннее (встроенное) программное обеспечение (ПО), устанавливается при изготовлении измерителей и не имеет возможности считывания и модификации.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- высокий по Р 50.2.077-2014.
Метрологические характеристики измерителей комбинированных Saveris 2 складываются исходя из характеристик электронного блока и соответствующего датчика.
Метрологические характеристики измерителей комбинированных Saveris 2 приведены в таблицах 1 - 3.
Таблица 1 - Метрологические характеристики электронного блока (без датчиков) и электронного блока с встроенным датчиком измерителей комбинированных Saveris 2 при измерении температуры_
|
Модификация электронного блока Saveris 2 |
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности измерений, °С |
|
|
T1 (с встроенным датчиком NTC) |
от - 20 до + 50 |
± 0,4 (от - 20 до + 30) ± 0,8 (ост. диапазон) |
|
|
T2 (для двух внешних подключаемых датчиков NTC) |
от - 50 до + 150 |
± 0,2 (от - 25 до + 70) ± 0,8 (ост. диапазон) |
|
|
Т3 (для двух внешних подключаемых датчиков) |
преобразователей термоэлектрических тип К |
от - 195 до + 1350 |
± 0,3 (от - 60 до + 60) ± (0,5 + 0,005 • |t|) (ост. диапазон) |
|
преобразователей термоэлектрических тип Т |
от - 200 до + 400 |
||
|
преобразователей термоэлектрических тип J |
от - 100 до + 750 |
||
|
H1 (с встроенным датчиком NTC) |
от - 20 до + 50 |
± 0,4 (от - 20 до + 30) ± 0,8 (ост. диапазон) |
|
|
H2 (для внешнего подключаемого датчика) |
термопреобразователя NTC |
от - 30 до + 70 |
± 0,4 (от - 20 до + 30) ± 0,8 (ост. диапазон) |
Таблица 2 - Метрологические характеристики измерителей комбинированных Saveris 2 при измерении относительной влажности_
|
Модификация электронного блока Saveris 2 |
Диапазон измерений относительной влажности, % |
Пределы допускаемой абсолютной погрешности измерений, %ОВ |
|
H1 (с встроенным датчиком влажности) |
от 5 до 95 |
± 2 (от 10 до 90) ± 3 (ост. диапазон) |
|
H2 (с внешним подключаемым датчиком влажности) |
Таблица 3 - Метрологические характеристики внешних подключаемых датчиков
|
Тип подключаемого датчика |
Диапазон измерений температуры*, °С |
Пределы допускаемой погрешности измерений температуры, °С |
|
Погружные и воздушные датчики |
||
|
Преобразователи термоэлектрические тип К |
от - 40 до + 1000 |
класс 1, 2 (ГОСТ Р 8.585-2001) |
|
от - 200 до + 40 |
класс 3 (ГОСТ Р 8.585-2001) |
|
|
Преобразователи термоэлектрические тип Т |
от - 40 до + 350 |
класс 1, 2 (ГОСТ Р 8.585-2001) |
|
Преобразователи термоэлектрические тип J |
от - 40 до + 750 |
класс 1 (ГОСТ Р 8.585-2001) |
|
Термопреобразователи сопротивления NTC |
от - 50 до + 150 |
± 0,4 °С (от - 50 до - 25 °С) ± 0,2 °С (св. - 25 до + 75 °С) ± 0,4 °С (св. 75 до 100 °С) ± 0,5 % от изм.знач.(св. 100 °С) |
|
Поверхностные датчики |
||
|
Преобразователи термоэлектрические тип К (в зависимости от исполнения): - магнитные - с подпружиненной термопарой - все остальные |
от - 40 до + 400 от - 40 до + 300 от - 40 до + 600 |
класс 2 (ГОСТ Р 8.585-2001) класс 2 (ГОСТ Р 8.585-2001) ± 5 °С (до 100 °С) ± 5 % от изм. знач. (св. 100 °С) |
|
Преобразователи термоэлектрические тип Т (в зависимости от исполнения): - с подпружиненной термопарой - все остальные |
от - 40 до + 350 |
класс 2 (ГОСТ Р 8.585-2001) ± 5 °С (до 100 °С) ± 5 % от изм. знач. (св. 100 °С) |
|
Термопреобразователи сопротивления NTC |
от - 50 до + 150 |
± 10 °С (до 100 °С) ± 10 % от изм. знач.(св. 100 °С) |
|
* - В таблице указан максимальный диапазон. Для конкретного датчика диапазон зависит от конструктивного исполнения. |
||
Допускаемая погрешность измерений температуры измерителей комбинированных Saveris 2 модификаций Т1 и Н1 определяется по таблице 1. Допускаемая погрешность измерений температуры измерителей комбинированных Saveris 2 модификаций Т2, Т3 и Н2 определяется алгебраической суммой значений погрешностей электронного блока (таблица 1) и подключаемого внешнего датчика (таблица 3).
Технические характеристики измерителей комбинированных Saveris 2 приведены в таблице 4.
Таблица 4
|
Модификация Testo Saveris 2 |
Температура эксплуатации, °С |
Питание |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Температура хранения и транспортировки, °С |
|
Т1, Т2, Т3 |
от - 20 до + 50 |
4 батарейки типа АА |
95 х 75 х 30,5 |
0,24 |
от - 40 до + 70 |
|
H1, H2 |
наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на корпусе электронного блока измерителей комбинированных Saveris 2.
Комплектность средства измерений приведена в таблице 5. Таблица 5
|
Наименование |
Кол-во, шт. |
Примечание |
|
Измеритель комбинированный Saveris 2 |
1 |
Модификация в соответствие с заказом |
|
Элементы питания |
4 |
|
|
Датчик |
По заказу |
|
|
Руководство по эксплуатации |
1 |
|
|
Методика поверки |
1 |
осуществляется по документу МП РТ 2200-2014 «ГСИ. Измерители комбинированные Saveris 2. Методика поверки», утверждённому ФБУ «Ростест-Москва» 30.05.2015 г.
Основные средства поверки приведены в таблице 6. Таблица 6
|
Наименование средств поверки |
Характеристики |
|
Калибратор температуры поверхностный КТП-1 |
диапазон воспроизведения температуры от 40 до 600 °С, предел допускаемой абсолютной погрешности воспроизведения температуры At = ± (0,2 + 0,003 (t-40)) °С |
|
Калибратор температуры поверхностный КТП-2 |
диапазон воспроизведения температуры от - 40 до + 140 °С, предел допускаемой абсолютной погрешности воспроизведения температуры At = ± (0,2 + 0,003 • |t|) °С |
|
Термостаты переливные прецизионные ТПП-1 |
диапазон воспроизведения температуры от - 75 до + 300 °С, нестабильность поддержания температуры не более ± 0,02 °С, |
|
Калибратор температуры CTC-1200A |
диапазон воспроизведения температуры от 300 до 1200 °С, предел допускаемой абсолютной погрешности воспроизведения температуры At = ± 2 °С, нестабильность поддержания температуры не более ± 0,1 °С |
|
Наименование средств поверки |
Характеристики |
|
Калибратор температуры ATC-125B |
диапазон воспроизведения температуры от - 90 до + 125 °С, предел допускаемой абсолютной погрешности воспроизведения температуры At = ± 0,3 °С (с внешним эталонным термометром At = ± 0,06 °С), нестабильность поддержания температуры не более ± 0,03 °С |
|
Калибратор температуры АТС-650В |
диапазон воспроизведения температуры от 50 до 650 °С; предел допускаемой абсолютной погрешности воспроизведения температуры At = ± 0,35 °С (с внешним эталонным термометром At = ± 0,11 °С), нестабильность поддержания температуры не более ± 0,02 °С |
|
Термометр сопротивления эталонный |
диапазон измерений температуры от - 70 до + 300 °С, 3 разряд |
|
Измеритель температуры многоканальный прецизионный МИТ 8.10 |
предел допускаемой абсолютной погрешности At = ± (0,0035 + 10-5|t|) °С |
|
Генератор влажного воздуха «HygroGen 2» |
диапазон воспроизведения относительной влажности от 2 до 99 % , абсолютная погрешность воспроизведения относительной влажности ± 0,5 % отн. влажности. |
|
Камера климатическая «WEISS WK 180/40» |
диапазон воспроизведения температуры от - 70 до + 180 °С, нестабильность поддержания температуры ± 0,5 °С, диапазон воспроизведения относительной влажности от 10 до 95 %, нестабильность поддержания относительной влажности ± (1 - 3) % отн. влажности. |
|
Термогигрометр |
диапазон измерения относительной влажности от 10 до 98 %, предел допускаемой абсолютной погрешности измерения относительной влажности A9 = ± 1,0 % отн. влажности. |
Сведения о методах измерений содержатся в документе «Измерители комбинированные Saveris 2. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям комбинированным Saveris 2
1 Техническая документация изготовителя Testo AG, Германия.
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
4 ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
5 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
6 ГОСТ 8.547-2009 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов».
