| Номер в госреестре | 61648-15 |
| Наименование СИ | Счетчики холодной воды малогабаритные и счетчики горячей воды малогабаритные |
| Обозначение типа СИ | СХВМ-15 и СГВМ-15 |
| Изготовитель | ООО ПКФ "Бетар", г.Чистополь |
| Год регистрации | 2015 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

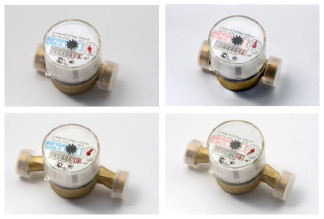

Счетчики холодной воды малогабаритные типа СХВМ-15 предназначены для измерения объема холодной воды по СанПиН 2.1.4.1074-2001, протекающей по трубопроводу при температуре от плюс 5 °С до плюс 40 °С, при давлении не более 1,0 МПа (10 кгс/см2). Счетчики горячей воды малогабаритные типа СГВМ-15 предназначены для измерения объема холодной и горячей воды по СанПиН 2.1.4.1074-2001, протекающей по трубопроводу при температуре от плюс 5 °С до плюс 90 °С, при давлении не более 1,0 МПа (10 кгс/см2).
Принцип действия счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды. Количество оборотов крыльчатки пропорционально объему протекающей воды. Вращение крыльчатки передается на счетный механизм, обеспечивающий за счет понижающего редуктора возможность снятия показаний объема воды.
Счетчик состоит из герметичного корпуса, крыльчатки с магнитной полумуфтой, находящейся в герметичном корпусе, и счетного механизма.
Счетный механизм имеет магнитную полумуфту, понижающий редуктор и индикаторное устройство в виде цифровых барабанчиков.
Вода, протекая через водяной тракт счетчика, вращает крыльчатку. Вращение крыльчатки через магнитную муфту передается на понижающий редуктор счетного механизма. Количество прошедшей воды отображается на индикаторном устройстве.
Лист № 2 Всего листов 4
На рисунке 2 приведена схема пломбирования для защиты от несанкционированного
доступа.
Защитный кожух на защелках предотвращает от несанкционированного вмешательства в работу счетчиков и не требует дополнительных пломб.
Таблица 1
| Характеристики | СХВМ-15, СГВМ-15 | |||
| 1 | 2 | 3 | 4 | 5 |
| Номинальный диаметр, DN | 15 | |||
| Длина без штуцеров и гаек, мм | 80 | 11 | [0 | |
| Метрологический класс | В | А | В | А |
| Расход воды, м3/ч: минимальный, qmin переходный, qt номинальный, qn максимальный, qmax | 0,03 0,12 1,5 3,0 | 0,06 0,15 1,5 3,0 | 0,03 0,12 1,5 3,0 | 0,06 0,15 1,5 3,0 |
| Порог чувствительности, м3/ч, не более | 0,015 | 0,03 | 0,015 | 0,03 |
| Пределы допускаемой относительной погрешности счетчика, %, равны в диапазоне расходов: от qmin до qt от qt до qmax включительно | ±5,0 ±2,0 | |||
| Температура измеряемой среды для счетчиков СХВМ, °С | от плюс 5 до плюс 40 | |||
| Температура измеряемой среды для счетчиков СГВМ, °С | от плюс 5 до плюс 90 | |||
| Давление измеряемой среды, МПа (кгс/см ), не более | 1,0(10) | |||
| Потеря давления на счетчике при максимальном расходе, МПа (кгс/см2), не более | 0,1 (1,0) | |||
| Емкость индикаторного устройства, м3 | 99999,999 | |||
| 1 | 2 3 | 4 5 |
| Минимальная цена деления, индикаторного устройства, л | 0,05 | |
| Г абаритные размеры, мм, не более | 80х56х67 | 110х56х67 |
| Масса, кг, не более | 0,30 | |
| Условия эксплуатации: • температура окружающего о/~' воздуха, С • относительная влажность, %, не более • атмосферное давление, кПа | от плюс 5 до плюс 50 80 от 84 до 106 | |
| Средний срок службы, лет, не менее | 12 | |
| Средняя наработка на отказ, ч, не менее | 110 000 | |
наносится в нижнюю часть лицевой панели счетчиков воды флексографическим способом и на титульный лист руководства по эксплуатации типографским способом.
Таблица 2
| Наименование | Количество, шт. | Примечание |
| 1 Счетчик воды | 1 | в соответствии с заказом |
| 2 Руководство по эксплуатации | 1 | |
| 3 Г айка | 2 | |
| 4 Прокладка | 2 | |
| 5 Штуцер | 2 | |
| По требованию потребителя допускается комплектовать без штуцеров и гаек. | ||
осуществляется по документу МИ 1592-99 «Рекомендация. ГСИ. Счетчики воды. Методика поверки», утвержденной ФГУП «ВНИИР» 12 августа 1999 года по пункту 1.1.3.2 настоящей методики поверки.
Основные средства поверки:
- установка поверочная УП-20 для поверки счетчиков воды с диапазоном измерения расхода от 0,01 до 6,0 м /ч, предел относительной погрешности при методе измерения массы не более ±0,06 %, при методе измерения объема не более ±0,2 %.
«Счетчики холодной воды малогабаритные типа СХВМ-15 и счетчики горячей воды малогабаритные типа СГВМ-15. Руководство по эксплуатации ПДЕК.407223.005 РЭ».
Нормативные и технические документы, устанавливающие требования к счетчикам холодной воды малогабаритным типа СХВМ-15 и счетчикам горячей воды малогабаритным типа СГВМ-15
1 ГОСТ 8.374-2013. ГСИ Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
2 ГОСТ Р 50601-93. Счетчики питьевой воды крыльчатые. Общие технические условия
3 «Счетчики холодной воды малогабаритные типа СХВМ-15 и счетчики горячей воды
малогабаритные типа СГВМ-15. Технические условия ПДЕК.407223.019 ТУ».
