| Номер в госреестре | 60741-15 |
| Наименование СИ | Измерители прочности бетона |
| Обозначение типа СИ | ИПС-МГ4 |
| Изготовитель | Общество с ограниченной ответственностью «Специальное конструкторское бюро Стройприбор»(ООО «СКБ Стройприбор»),г. Челябинск; ООО "Конструкторско-технологическое бюро Стройприбор", г.Челябинск, ООО "Стройприбор-1", г.Челябинск, ООО &qu |
| Год регистрации | 2015 |
| Срок свидетельства | 06.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители прочности бетона ИПС-МГ4 (далее - измерители) предназначены для измерений прочности бетона, на основе предварительно установленной зависимости между прочностью бетона определенной при испытании образцов бетона в прессе и измеренным ускорением, возникающим при взаимодействии индентора измерителя с образцом, при постоянной энергии удара (Е=0,12 Дж).
Принцип работы измерителей основан на ударно-импульсном методе измерений прочности, а именно на корреляционной зависимости параметров ударного импульса от упругопластических свойств контролируемого материала.
Измерители состоят из преобразователя, выполненного в виде ударного механизма и электронного блока. Преобразователь состоит из корпуса, индентора, ударной пружины и пьезоэлектрического акселерометра. На лицевой панели электронного блока расположены клавиатура управления и дисплей для отображения результатов измерений.
При ударном взаимодействии с поверхностью контролируемого материала, преобразователь вырабатывает электрический импульсный сигнал, пропорциональный ускорению инден-тора, который регистрируется электронным блоком. Электронный блок, в соответствии с установленной градуировочной характеристикой, преобразует параметры ударного импульса (ускорение и время) в прочность. Результаты измерений выводятся на дисплей измерителя.
Измерители выпускаются трех модификаций: ИПС-МГ4.01, ИПС-МГ4.03, ИПС-МГ4.04, отличающихся функциональными возможностями, конструкцией электронного блока, габаритными размерами и массой.
Модификация ИПС-МГ4.01 имеет пять режимов работы, в том числе режим передачи результатов измерений на ПК по USB интерфейсу; объем памяти 500 результатов измерений.
У модификации ИПС-МГ4.03 увеличен объем памяти (15000 результатов измерений); имеется функция корректировки результата измерений в зависимости от возраста бетона и условий его твердения; вычисление и сохранение в архиве класса бетона В, с возможностью выбора коэффициента вариации.
У модификации ИПС-МГ4.04 электронный блок закреплен на корпусе преобразователя с возможностью поворота на 90° относительно продольной оси. Измеритель обеспечивает пять режимов работы, в том числе режим передачи результатов измерений на ПК по USB интерфейсу, имеет функцию автоматического определения направление удара. Объем памяти более 15000 результатов измерений.
а) б)

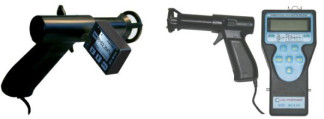

а) ИПС-МГ4.04; б) ИПС-МГ4.01 и ИПС-МГ4.03 Рисунок 1 - Внешний вид измерителей прочности бетона ИПС-МГ4
а) б)
Рисунок 2 - Обозначение места для нанесения оттиска клейма
Измерители имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи). ПО реализует обработку результатов измерений параметров ударного импульса, запись полученных результатов в память измерителя и представление измерительной информации на дисплее электронного блока. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| ИПС-МГ4.01; ИПС-МГ4.03 | ИПС-МГ4.04 | |
| Идентификационное наименование ПО | IPS MG4.0103 | IPS MG4.04 |
| Номер версии (идентификационный номер) ПО | V1.03 | V1.02 |
| Цифровой идентификатор ПО | Ox^82 | Ox4D32 |
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений прочности, МПа | от 3 до 100 |
| Пределы допускаемой основной относительной погрешности измерения прочности, % | ± 8 |
| Пределы допускаемой дополнительной погрешности измерений прочности, вызванной изменением температуры от 20 °С до предельных рабочих значений, на каждые 10 °С, % | ± 1,6 |
| Потребляемая мощность, мВт, не более - с подсветкой дисплея - без подсветки дисплея | 110 55 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от минус 10 до плюс 40 98 |
| Средняя наработка на отказ, ч, не менее | 3000 |
| Средний срок службы, лет, не менее | 10 |
Таблица 2 - Габаритные размеры и масса измерителей
| Модификация | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| электронного блока | преобразователя | электронного блока | преобразователя | |
| ИПС-МГ4.01 ИПС-МГ4.03 | 180x90x30 | 185x130x70 | 0,27 | 0,5 |
| ИПС-МГ4.04 | 185x140x130 | 0,55 | ||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на электронном блоке измерителя, фотохимическим способом.
| Наименование | Количество, шт. | ||
| ИПС-МГ4.01 | ИПС-МГ4.03 | ИПС-МГ4.04 | |
| Измеритель прочности бетона ИПС-МГ4: - электронный блок - преобразователь | 1 1 | 1 1 | 1 |
| Контрольный образец из оргстекла | 1 | 1 | 1 |
| Руководство по эксплуатации КБСП.427120.049 РЭ | 1 | 1 | 1 |
| Методика поверки МП | 1 | 1 | 1 |
| Кабель USB/miniUSB | по заказу | 1 | 1 |
| CD c программным обеспечением | по заказу | 1 | 1 |
| Зарядное устройство | - | 1 | |
| Ремень с карабинами для переноски | 1 | 1 | - |
| Укладочный кейс | 1 | 1 | 1 |
осуществляется в соответствии с документом КБСП. 427120.049 МП «Измерители прочности бетона ИПС-МГ4. Методика поверки», утвержденным ГЦИ СИ ФБУ «Челябинский ЦСМ» 10 апреля 2015 г.
Эталоны: Меры эквивалентные прочности бетона МЭПБ-МГ4 (Г/р № 58274-14)
изложены в руководстве по эксплуатации «Измеритель прочности бетона ИПС-МГ4. Руководство по эксплуатации КБСП.427120.049 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям прочности бетона
1. КБСП.427120.049 ТУ «Измерители прочности бетона ИПС-МГ4. Технические условия».
| Зарегистрировано поверок | 19277 |
| Поверителей | 79 |
| Актуальность данных | 23.10.2025 |
