| Номер в госреестре | 58403-14 |
| Наименование СИ | Приборы для проверки эффективности тормозных систем транспортного средства |
| Обозначение типа СИ | "ЭФФЕКТ" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная фирма «МЕТА» (ООО НПФ «МЕТА»), Самарская обл., г. Жигулевск |
| Год регистрации | 2014 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для проверки эффективности тормозных систем транспортного средства «ЭФФЕКТ» (далее - прибор) предназначены для проверки технического состояния тормозных систем транспортных средств (далее - ТС) в дорожных условиях.
Работа прибора основана на измерениях величины установившегося замедления в направлении движения ТС (1уст) и усилия, приложенного к органу управления ТС в процессе торможения (Рпм).
Прибор определяет время срабатывания тормозной системы (1;ср).
Конструктивно прибор состоит из электронного блока обработки и отображения информации со встроенным акселерометром и органами управления, датчика силы, блока питания со встроенной аккумуляторной батареей, принтера.
Датчик силы крепится на педаль тормоза автомобиля с помощью ремней или магнитов.
Результаты измерений отображаются на буквенно-цифровом дисплее и хранятся в памяти прибора до отключения электропитания. Результаты измерений могут быть распечатаны на портативном печатающем устройстве в виде протокола с указанием государственного регистрационного номера ТС.
Прибор применяется при проверке тормозных систем грузовых и легковых автомобилей, автобусов и автопоездов, тракторов и самоходных сельскохозяйственных машин (модификация ЭФФЕКТ-02.01 ГТН) при проведении технического осмотра, выполнении авто-технической экспертизы транспортных средств, в процессе эксплуатации и иных случаях, требующих оперативного контроля состояния тормозной системы.
Прибор может работать в составе автоматизированных линий технического осмотра ТС, объединенных в программно-аппаратный комплекс с возможностью передачи измеренных характеристик в персональный компьютер.
Прибор выпускается в четырех модификациях, отличающихся способом установки в салоне ТС и метрологическими характеристиками:
- ЭФФЕКТ-02-устанавливается в салоне Т на боковом стекле испытуемого ТС с помощью прижима в вертикальном рабочем положении.
- ЭФФЕКТ-02.01, ЭФФЕКТ-02.01 ГТН - устанавливается в салоне на горизонтальной поверхности пола в салоне ТС на специальной подставке.
- ЭФФЕКТ-03 - устанавливается в салоне ТС в горизонтальном или вертикальном положении в непосредственной близости к органам управления ТС.

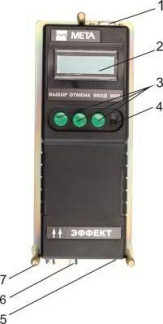

модификации «ЭФФЕКТ-02», модификации «ЭффЕКТ-01.01»,
«Эффект-03» «Эффект-02.01 ГТН»
Программное обеспечение (далее - ПО) приборов «ЭФФЕКТ» является встроенным и реализовано в контроллере прибора. Контроллер размещен в электронном блоке. Электронный блок, а также его интерфейс для загрузки ПО, пломбируются. Конструкция электронного блока обеспечивает полную защиту от доступа к программному обеспечению и внесения в него изменений.
Применённые средства защиты ПО соответствует уровню защиты «А» по МИ 3286-2010. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные | Значение | |
| Идентификационное наименование программного обеспечения | EFF_AVTO | EFF_GTN |
| Номер версии (идентификационный номер) программного обеспечения | V 28042009 не ниже | V 05052009 не ниже |
| Цифровой идентификатор программного обеспечения | 14BF | 14OA |
Таблица 2. Метрологические характеристики
| № | Наименование характеристик | Значения характеристик | |||
| ЭФ ФЕКТ-02 | ЭФФЕКТ- 02.01 | ЭФ ФЕКТ- 02.01 ГТН | ЭФ ФЕКТ-03 | ||
| Диапазон измеряемых параметров | |||||
| 1. | Установившееся замедление 1уст, м/с | 0 •I- 9, 8 | - | ||
| 2. | Усилие на органе управления Рпм, Н | 98-980 | |||
| 3. | Время срабатывания тормозной системы 1;ср, с | 0 • 3 | - | ||
| Пределы допускаемой относительной погрешности измерения: | |||||
| 4. | Установившееся замедление, % | ± 4 | ± 3 | - | |
| № | Наименование характеристик | Значения характеристик | |||
| ЭФ ФЕКТ-02 | ЭФФЕКТ- 02.01 | ЭФ ФЕКТ- 02.01 ГТН | ЭФ ФЕКТ-03 | ||
| Диапазон измеряемых параметров | |||||
| 5. | Усилие на органе управления, % | ± 5 | |||
| Пределы допускаемой абсолютной погрешности измерения: | |||||
| 6. | Время срабатывания тормозной системы, с | ± 0,1 | - | ||
Таблица 3. Технические характеристики
| № | Наименование характеристик | Значения характеристик | |||
| ЭФ ФЕКТ-02 | ЭФФЕКТ- 02.01 | ЭФ ФЕКТ- 02.01 ГТН | ЭФ ФЕКТ-03 | ||
| 7. | Напряжение питания, В | 12±2 | |||
| 8. | Потребляемая мощность, Вт, не более | 2 | |||
| 9. | Г абаритные размеры прибора, мм, не более -электронный блок | 220х75х70 | |||
| -датчик силы | 135х95х70 | ||||
| -подставка | - | 220х100х70 | - | ||
| 10. | Масса прибора, кг, не более: -электронный блок | 0,4 | |||
| -датчик силы | 0,5 | ||||
| -подставка | - | 0,5 | - | ||
| 11. | Диапазон рабочих температур, °С | от минус 10 до плюс 45 | |||
| 12. | Относительная влажность , не более | 80 % при 25 °С | |||
| 13. | Атмосферное давление кПа (мм рт.ст.). | 66,6-106,6 (500-800) | |||
| 14. | Средний срок службы, не менее | 6 лет | |||
наносится на маркировочную табличку фотохимическим методом и на титульный лист паспортов типографским способом.
Таблица 3
| Наименование | Модификация | Примечание | |||
| ЭФФЕКТ-02 | ЭФФЕКТ-02.01 | ЭФФЕКТ-02.01 ГТН | ЭФФЕКТ-03 | ||
| Блок электронный | 1 | 1 | 1 | 1 | |
| Датчик силы | 1 | 1 | 1 | 1 | |
| Силомер ручного тормоза | - | - | - | 1 | |
| Кабель питания | 1 | 1 | 1 | 1 | Для подключения к гнезду прикуривателя АТС |
| Блок питания | 1 | 1 | 1 | 1 | |
| Устройство зарядное | 1 | 1 | 1 | 1 | |
| Принтер | 1 | 1 | 1 | 1 | По дополнительному заказу |
| Футляр | 1 | 1 | 1 | 1 | |
| Подставка | 1 | 1 | |||
| Паспорт | 1 | 1 | 1 | 1 | |
| Руководство по эксплуатации | 1 | 1 | 1 | 1 | |
| Методика поверки | 1 | 1 | 1 | 1 |
осуществляется в соответствии с МП ТИнТ 155-2014 " Приборы для проверки эффективности тормозных систем транспортного средства «ЭФФЕКТ». Методика поверки", утверждённой ГЦИ СИ ООО «ТестИнТех» 04.08.2014 г.
Основные средства поверки:
- плита поверочная ГОСТ 10905-86;
- динамометры эталонные переносные 2-го разряда ГОСТ 55223-2012, погреш
ность не более ± 1%;
- генератор Г5-60, ГОСТ 11113-74, погрешность периода повторения ± 0,1Т
Методика измерений приведена в документах М 016.000.00 РЭ «Приборы для проверки эффективности тормозных систем транспортного средства ЭФФЕКТ-02, ЭФФЕКТ-02.01», М 016.000.00-05 РЭ «Приборы для проверки эффективности тормозных систем транспортного средства ЭФФЕКТ-03» и М 016.000.00-03 РЭ «Приборы для проверки эффективности тормозных систем транспортного средства ЭФФЕКТ-02.01 ГТН» раздел «Использование прибора».
Нормативные и технические документы, устанавливающие требования к приборам для проверки эффективности тормозных систем транспортного средства «ЭФФЕКТ»
1. ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».
2. Приказ Министерства промышленности Российской Федерации № 1677 от 6 декабря 2011 г. «Об утверждении основных технических характеристик технического диагностирования и их перечня.»
3. Технические условия ТУ 45 7740-016-21298618-2013. «Приборы для проверки эффективности тормозных систем транспортного средства «ЭФФЕКТ».
При выполнении измерений средствами измерений, к которым установлены обязательные требования.
Всего листов 6
ООО НПФ «МЕТА», 445359, РФ, Самарская область, г. Жигулевск, ул. Морквашинская, 55 «А»
Тел.: (499) 784-41-15, факс: 784-41-16 E-mail:
