Трансформаторы тока ТШП-0,66, 58385-20

Трансформаторы тока ТШП-0,66 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока до 0,66 кВ частотой 50 или 60 Гц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	58385-20
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТШП-0,66
Изготовитель	"ZHEJIANG DIXSEN ELECTRICAL CO., LTD.", Китай
Год регистрации	2020
Срок свидетельства	30.01.2030
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции.

Конструкция трансформаторов представляет собой кольцевой магнитопровод с первичной и вторичной обмотками, заключенный в пластмассовый изолирующий корпус.

В качестве первичной обмотки трансформаторов используется шина или кабель.

Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе трансформаторов.

Для предотвращения несанкционированного доступа к вторичным обмоткам пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.

Трансформаторы тока различаются метрологическими характеристиками, габаритными размерами и массой.

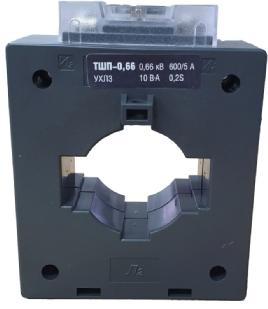

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальный первичный ток IiH0M, А	100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 750; 800; 1000; 1200; 1500; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 2000; 2500; 3000; 4000; 5000
Наибольший рабочий первичный ток IiKp, А	по ГОСТ 7746-2015 (табл. 11)
Номинальный вторичный ток 12ном, А	5
Номинальная частота, Гц	50; 60
Класс точности вторичных обмоток	0,2; 0,2S 0,5; 0,5S
Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 вторичных обмоток	5; 10; 15
Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 1 вторичных обмоток	1
Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений	5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	2,2
Габаритные размеры (ширинахвысотахглубина), мм, не более	191x220x42
Габарит	30; 30T; 40; 60; 85; 100; 125
Климатическое исполнение по ГОСТ 15150-69	УХЛ3

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом и на табличку трансформатора тока.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока ТШП-0,66	-	1 шт.
Формуляр	-	1 экз.
Держатели для крепления на монтажной поверхности	-	2 шт.
Самоклеящиеся маркеры фаз (красный - 2 шт., желтый - 2 шт., зеленый - 2 шт.)	-	6 шт.
Защитная крышка для выводов вторичной обмотки	-	1 шт.
Упаковочная коробка	-	1 шт.
