| Номер в госреестре | 57649-14 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | MULTICAL®302 |
| Изготовитель | "Kamstrup A/S", Дания |
| Год регистрации | 2014 |
| Срок свидетельства | 15.04.2024 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики MULTICAL® 302 (далее теплосчетчики) предназначены для измерений количества тепловой энергии и объема теплоносителя (холодной и горячей воды) в системах тепло/холодоснабжения, а также хранения, отображения и передачи результатов измерений.
Теплосчетчик состоит из трех функциональных частей: ультразвукового датчика расхода, подобранной пары термометров сопротивления Pt500 и тепловычислителя. Ультразвуковой датчик расхода устанавливается в подающем или обратном трубопроводе и вырабатывает сигнал об объеме протекающей жидкости. Термометры сопротивления измеряют температуру жидкости на входе и выходе (границе балансовой принадлежности) теплообменного контура. На основе, получаемой с ультразвукового датчика расхода и пары термометров сопротивления информации, вычислитель определяет количество тепловой энергии и объем теплоносителя.
Электрическое соединение между вычислителем и ультразвуковым датчиком расхода осуществляется кабелем длиной 120 см, что позволяет монтировать их в виде моноблока или раздельно, однако отсоединять кабель нельзя. Вычислитель снабжен ЖК-дисплеем, на котором отображается регистрируемая тепловая энергия, а путем нажатия навигационной кнопки на него могут быть дополнительно выведены и другие величины.
Результаты измерений записываются в энергонезависимую память (EEPROM). Доступ к памяти возможен через инфракрасный оптический порт на лицевой панели тепловы-числителя. Для подключения к системам дистанционного сбора данных тепловычислитель может оснащаться встроенным проводным или беспроводным M-Bus интерфейсом.
Для измерения расхода используется ультразвуковой времяимпульсный метод, основанный на разности скоростей распространения сигнала по потоку и против него.
В зависимости от сферы применения теплосчетчики имеют исполнения: 402-Т-хх-х-хх-хх-4-хх - для измерений тепловой энергии;
402-Т- хх-х-хх-хх-5-хх - для измерений энергии охлаждения;
402-Т- хх-х-хх-хх-6-хх - комбинированный, для измерений тепловой энергии и энергии охлаждения.
Общий вид теплосчетчика представлен на фото 1.

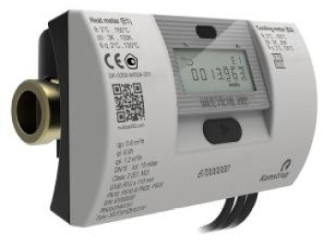

Фото 1. Фотография общего вида
□ □
□ □
□ □
Q9
Тип 302 Т
| Средство коммуникации | ||
| Без такового | 00 | |
| M-Bus (с вмонтированным кабелем 1,5 м) | 20 | |
| Беспроводной M-Bus, 868 MHz (конфигурируемый режим C1 или Т1) | 30 | |
| Питание | ||
| Батарея на 6 лет, счетчик с нормальной частотой интеграций | 1 | |
| Батарея на 12 лет, счетчик с нормальной частотой интеграций | 2 | |
| Батарея на 6 лет, счетчик с повышенной частотой интеграций | 3 | |
Датчики температуры
Pt500 0 5,2 мм с кабелем 1,5 м
□ □
Датчики расхода
расход присоединение длина qp [м3/ч] [мм]
| 0,6 | G/B (R/) | 110 | 10 | ||
| 0,6 | G/B (R/) | 110 | Со вставкой до 130 мм | 11 | |
| 0,6 | G/B (R/) | 110 | Со вставкой до 165 мм | 12 | |
| 1,5 | G/B (R/) | 110 | 40 | ||
| 1,5 | G/B (R/) | 110 | Со вставкой до 130 мм | 41 | |
| 1,5 | G/B (R/) | 110 | Со вставкой до 165 мм | 42 | |
| 1,5 | G1B(R/) | 130 | 70 | ||
| 1,5 | G1B(R/) | 130 | Со вставкой до 190 мм | 71 | |
| 1,5 | G1B(R/) | 130 | Со вставкой до 220 мм | 72 | |
| 2,5 | G1B(R/) | 130 | A0 | ||
| 2,5 | G1B(R/) | 130 | Со вставкой до 190 мм | A1 | |
| 2,5 | G1B(R/) | 130 | Со вставкой до 220 мм | A2 |
Исполнение по сфере применения
Счетчик тепловой энергии Счетчик энергии охлаждения Счетчик тепловой энергии/энергии охлаждения
Код страны
Код страны (язык этикетки, знак утверждения типа, знак поверки .
XX
На рисунке 1 указаны места пломбировки от несанкционированного доступа и место размещения наклеек, в том числе о поверке.
Теплосчетчик представляет собой автономное средство измерения со встроенным программным обеспечением (ПО) и защищенным интерфейсом. Встроенное ПО управляет всеми функциями теплосчетчика, в целом является метрологически значимым и не предполагает модификации после утверждения типа.
Аппаратная конфигурация размещается в опломбированном корпусе с интерфейсами для подключения устройств, не подлежащих контролю: кнопочный ввод, дисплей для отображения показаний, инфракрасный двухсторонний порт данных и односторонний беспроводной, либо односторонний проводной M-Bus. Если теплосчетчик опломбирован, через перечисленные интерфейсы возможны только считывание и изменение малой части неконтролируемых параметров (например, установка времени через проводной M-Bus).
Доступ к защищенной функциональности обеспечивается двумя ключами, находящимися за отдельными пломбами - ключом наладки за монтажной пломбой и ключом тестирования за защитной.
В режиме наладки могут быть изменены неконтролируемые параметры, установки вход/выход (подающий/обратный трубопровод), единицы измерения/разрешение. Другие контролируемые параметры защищены. Теплосчетчик остается в сфере законодательного контроля.
В режиме тестирования все параметры, как контролируемые, так и не контролируе -мые могут быть изменены. Теплосчетчик вне сферы законодательного контроля.
Основная структура ПО приведена на рисунке 2.
Внешние функции
Встроенная
Дисплей
ИК интерфейс
коммуникация
I-
КМП интерфейс (защищенный)
Конфигурирование
Регистры
ядра
Блок синхронизации (таймер последовательных прерываний) инициализирует периодические функции: температурные измерения, измерения расхода и вычисления. Вычислительный блок на базе полученных измерений вычисляет энергию с большим разрешением (МВтч) и добавляет в регистры ядра.
Преобразование из внутренних регистров ядра на внешний интерфейс поддерживается центральным функциональным блоком - внутренним КМП интерфейсом. Любые запросы к функциям ядра теплосчетчика проходят через КМП интерфейс, который проверяет, является ли поступивший запрос допустимым в соответствии текущим уровнем защиты.
Когда внешний интерфейс запрашивает новые данные из КМП интерфейса, последний считывает соответствующие регистры ядра и формирует величину в соответствии с текущей конфигурацией. Дисплей будет отображать отформатированную величину вместе с единицей измерения и символом вход/выход, основанную на конфигурации, прочитанной из КМП интерфейса.
Все допустимые команды и данные, вводимые через пользовательский интерфейс, интерфейсы связи (ИК порт и M-Bus); все контролируемые и неконтролируемые параметры документированы (перечислены) в технической документации.
Недействительные команды или потоки данных не будут оказывать недопустимого влияния на функциональность теплосчетчика и данные.
Идентификационные данные ПО:
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Прошивка | 5098-925 | XXXX0401/D1 | 5888 | CRC16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - уровень С.
Тип прибора Составной (компактный) теплосчетчик
Единицы измерений количества тепла (энергии): кВт * ч, МВт * ч и ГДж
3
Единицы измерений объема
м
Pt500 от 2 до 150 от 3 до 130 2
± (0,5 + Д9мин/А9) ± (0,5 + 3Д9мин/Д9)
Датчики температуры (2-х проводной неотделяемый кабель 1,5 м)
Диапазон измерения температуры теплоносителя, °С Диапазон измерения разности температур, К Класс точности
Предел допускаемой относительной погрешности тепловычислителя Ec, %
Предел допускаемой относительной погрешности пары термометров сопротивления Et, %
Предел допускаемой относительной погрешности
датчика расхода Ef, % ± (2 ± 0,02 qp/q), но не более ± 5
Рабочая среда Вода
Метрологические и технические характеристики датчика расхода приведены в таблице 1.
Таблица 1
| Тип номер | Ном. расход qp м /ч | Макс. расход qs м3/ч | Мин. расход qi л/ч | Мин. порог чувствительности, л/ч | Потеря давления Армакс, при qp, мбар | Резьба на датчике расхода | Длина, мм | |
| 100:1 | 250:1 | |||||||
| 302Txxxxx10xxx | 0,6 | 1,2 | 6 | - | 3 | 15 | G%B | 110 |
| 302Txxxxx11xxx | 0,6 | 1,2 | 6 | - | 3 | 15 | G%B | 130 |
| 302Txxxxx12xxx | 0,6 | 1,2 | 6 | - | 3 | 15 | G%B | 165 |
| 302T xxxxx40xxx | 1,5 | 3,0 | 15 | 6 | 3 | 90 | G%B | 110 |
| 302Txxxxx41xxx | 1,5 | 3,0 | 15 | 6 | 3 | 90 | G%B | 130 |
| 302T xxxxx42xxx | 1,5 | 3,0 | 15 | 6 | 3 | 90 | G%B | 165 |
| 302Txxxxx70xxx | 1,5 | 3,0 | 15 | 6 | 3 | 70 | G1B | 130 |
| 302Txxxxx71xxx | 1,5 | 3,0 | 15 | 6 | 3 | 70 | G1B | 190 |
| 302Txxxxx72xxx | 1,5 | 3,0 | 15 | 6 | 3 | 70 | G1B | 220 |
| 302T xxxxxA0xxx | 2,5 | 5,0 | 25 | 10 | 5 | 100 | G1B | 130 |
| 302T xxxxxA 1 xxx | 2,5 | 5,0 | 25 | 10 | 5 | 100 | G1B | 190 |
| 302T xxxxxA2xxx | 2,5 | 5,0 | 25 | 10 | 5 | 100 | G1B | 220 |
Номинальное давление
PN 16, PN25 ± 0,05 3,65 ± 0,1
до 6 до 12
от 0,7 до 1,1 в зависимости от модификации
Пределы допускаемой относительной погрешности измерения времени, % Батарейное питание, В (литиевый А элемент или 2 А элемента)
Срок службы элемента питания, лет одна литиевая батарея элемента А две литиевые батареи элемента А Масса, кг
Емкость отсчетного устройства (дисплея), значащих разрядов Цена единицы младшего разряда по температуре, °С Цена единицы младшего разряда по объему, м Цена единицы младшего разряда по тепловой энергии,
7 (8)
0,01
от 0,001 до 1 от 0,001 до 0,01 от 0,1 до 1
Гдж
КВт*ч
МВт*ч
0,001
Условия эксплуатации: температура окружающего воздуха, °С Температура хранения, °С Степень защиты:
- вычислитель
- датчики расхода
Срок службы (не более), лет
от плюс 5 до плюс 55 от минус 25 до плюс 60
IP 55 IP 68 12
наносится на табличку с техническими характеристиками теплосчетчика на лицевой панели тепловычислителя и на титульный лист паспорта типографским способом.
| Обозначение | Наименование | Кол. | Примечание |
| 302Тхххххххххх | Теплосчетчик MULTICAL® 302 | 1 | В соответствии с заказом |
| 66-99-099 | Инфракрасная оптоголовка USB | 1 | по отдельному заказу |
| 66-99-143 | Импульсный интерфейс | по отдельному заказу | |
| 59-20-257 | Шаровой кран G1/2 с гнездом M10x1 | 1 | по отдельному заказу |
| 59-20-159 | Шаровой кран G3/4 с гнездом M10x1 | 1 | по отдельному заказу |
| Руководство по эксплуатации | 1 | ||
| Методика поверки | 1 | ||
| Паспорт | 1 |
®
Поверка осуществляется по МП 57649-14 «ГСИ. Теплосчетчики MULTICAL 302. Методика поверки», утвержденной ФГУП «ВНИИМС» в марте 2014 г.
Основные средства поверки:
установка поверочная расходомерная, по ГОСТ 8.156 - 83;
гидравлическая опрессовочная установка на давление до 6,0 МПа, манометр ОБМ, до
4,0 МПа, класс точности не менее 1 %;
средства поверки по ГОСТ 8.461-2009
магазин сопротивлений Р4831, погрешность ±0,02 %;
мегаомметр, от 0 до 10 МОм при 500 В, погрешность ±1 %;
частотомер электронно-счетный вычислительный ЧЗ-64.1, диапазон измеряемых частот
0,005-1,5-109 Гц;
импульсный интерфейс 66-99-143 (Kamstrup A/S, Дания);
оптическая головка тип 66-99-099 с держателем тип 30-26-656 (Kamstrup A/S, Дания); компьютер с установленным ПО MC302_Test.
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам MULTICAL® 302:
1. ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».
2. Техническая документация фирмы «Kamstrup A/S».
