| Номер в госреестре | 5305-15 |
| Наименование СИ | Теодолиты |
| Обозначение типа СИ | 4Т30П |
| Изготовитель | АО "ПО "Уральский оптико-механический завод им.Э.С.Яламова" (УОМЗ), г.Екатеринбург |
| Год регистрации | 2015 |
| Срок свидетельства | 15.10.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теодолиты 4Т30П (далее по тексту - теодолиты) предназначены для измерения углов при теодолитных съемках, изыскательских работах, в геодезических сетях сгущения и съемочных сетях, в прикладной геодезии, инженерно-строительных работах.
Теодолиты 4Т30П относятся к оптическим шкаловым теодолитам технической точности. В зависимости от цены деления шкалы микроскопа теодолит изготавливается в двух вариантах исполнения.
Теодолиты 4Т30П выполнены в виде единого оптико-механического блока, включающего в себя зрительную трубу прямого изображения с нитяным дальномером, совмещенную систему отсчета горизонтальных и вертикальных углов, жидкостные уровни для установки прибора в рабочее положение.
Теодолиты снабжены съемной подставкой со встроенным центриром, механизмом перевода горизонтального круга. Уровень при зрительной трубе позволяет выполнять нивелирные работы.
Схема пломбирования теодолита 4Т30П от несанкционированного доступа:
Mil А
тт

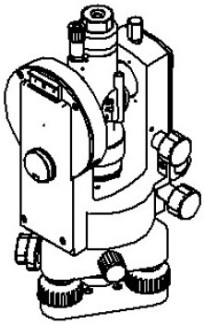

Рисунок 1 - Теодолит 4Т30П (вид слева и справа)
Для предотвращения несанкционированного доступа к внутренним частям теодолита 4Т30П при выпуске из производства пломбируют винты «А» и «Б» боковых крышек, а также футляры с уложенными частями комплекта.
Знак поверки наносится на свидетельство о поверке.
| Наименование параметра | Значение параметра |
| Допустимая средняя квадратическая погрешность измерения горизонтального угла одним приемом, не более | 20" |
| Допустимая средняя квадратическая погрешность измерения вертикального угла (зенитного расстояния) одним приемом, не более | 30" |
| Диапазон измерения вертикальных углов | от минус 55° до плюс 60° |
| Зрительная труба | |
| - изображение | прямое |
| - увеличение | (20-i) x |
| - угловое поле зрения | (2,0-0,i) ° |
| - наименьшее расстояние визирования без линзовой насадки, м, не более | 1,2 |
| - наименьшее расстояние визирования с линзовой насадкой, м, не более | 0,5 |
| - коэффициент нитяного дальномера | 100 ± 0,5 |
| Цена деления лимбов | 1° |
| Цена деления шкал микроскопа | 5' или 1' |
| Цена деления уровня при алидаде | 45" |
| Цена деления уровня при трубе | 20" |
| Масса теодолита с подставкой, кг, не более | 2,3 |
| Габаритные размеры, мм, не более: теодолита (при среднем положении подъемных винтов подставки) футляра | 140x130x230 285x245x220 |
| Рабочий диапазон температуры окружающего воздуха, °С | от минус 40 до плюс 50 |
| Срок службы, лет, не менее | 6 |
наносится фотолитографическим способом на шильдик, расположенный на поверхности боковой крышки теодолита, и на титульный лист паспорта типографским способом.
| Наименование составных частей | Количество, шт |
| Теодолит | 1 |
| Футляр | 1 |
| Подставка | 1 |
| Уровень на трубу | 1 |
| Окулярные насадки: | |
| на зрительную трубу | 1 |
| на микроскоп | 1 |
| Отвертка большая | 1 |
| Отвертка малая | 1 |
| Шпилька большая | 1 |
| Шпилька малая | 1 |
| Масленка с маслом | 1 |
| Паспорт | 1 |
| Дополнительные приспособления | |
| Фонарь | 1 |
| Ориентир-буссоль | 1 |
| Чехол | 1 |
| Примечание - Перечень дополнительных приспособлений определяется договором между потребителем и поставщиком. | |
осуществляется в соответствии с разделом 10 «Методы и средства поверки» паспорта 4Т30П-сб0 ПС, утверждённым ФБУ «УРАЛТЕСТ» в декабре 2015 г.
Основные средства поверки:
- коллиматор универсальный УК1-01 ТУ 4484-78-07539541-2004.
Методика измерений приведена в паспорте 4Т30П-сб0 ПС «Теодолит 4Т30П. Паспорт»
Нормативные и технические документы, устанавливающие требования к теодолиту 4Т30П
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ 10529-96 «Теодолиты. Общие технические условия»;
3. ТУ 3-3.115-80 «Теодолиты 4Т30П. Технические условия».
4. Паспорт 4Т30П-сб0 ПС «Теодолит 4Т30П. Паспорт»
