Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-27М, Г6-33М, Г6-34М, Г6-36М, Г6-37М (далее по тексту ╞ генераторы) предназначены для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также до 48 типов сигналов произвольной формы.
| Номер в госреестре | 51773-12 |
| Наименование СИ | Генераторы сигналов специальной формы двухканальные |
| Обозначение типа СИ | ПрофКиП Г6-27М, ПрофКиП Г6-33М, ПрофКиП Г6-34М, ПрофКиП Г6-36М, ПрофКиП Г6-37М |
| Изготовитель | ЗАО "ПрофКИП", г.Мытищи |
| Год регистрации | 2012 |
| Срок свидетельства | 16.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
| Свидетельство об утверждении типа | скачать |
Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-27М, Г6-33М, Г6-34М, Г6-36М, Г6-37М (далее по тексту - генераторы) предназначены для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также до 48 типов сигналов произвольной формы.

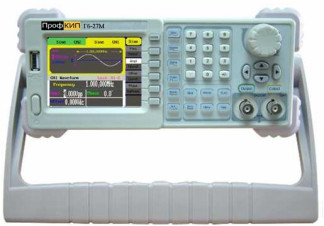

Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, который позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы. На передней панели генератора находится цветной жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отображается форма генерируемого сигнала, в нижнем окне - его параметры. Справа от дисплея находится вертикальный ряд кнопок меню, с помощью которых пользователь может ввести меню различных генерируемых функций, и ряд кнопок, используемых при генерации стандартных форм сигналов. В нижней части панели расположены выходные разъемы двух каналов и кнопки, используемые при выборе функций модуляции. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.
Таблица 1
|
Модификация |
Г6-27М |
Г6-33М |
Г6-34М |
Г6-36М |
Г6-37М |
|
Максимальная частота |
5 МГц |
25 МГц |
10 МГц |
50 МГц |
20 МГц |
|
Число каналов |
2 |
||||
|
Частота дискретизации |
125 МГц |
||||
|
Число точек сигнала произвольной формы |
16000 |
||||
|
Вертикальное разрешение |
14 бит |
||||
|
Форма сигнала |
Синус, прямоугольник, треугольник, импульс, белый шум, 48 типов произвольной формы |
||||
|
Синус |
1 мкГц-5 МГц |
1мкГц-25 МГц |
1 мкГц-10 МГц |
1мкГц-50 МГц |
1мкГц-20 МГц |
|
Прямоугольный |
1 мкГц-5 МГц |
1мкГц-25 МГц |
1мкГц-10 МГц |
1мкГц-50 МГц |
1мкГц-20 МГц |
|
Импульс |
500 мкГц-5 МГц |
500 мкГц-10 МГц |
500 мкГц-10МГц |
500 мкГц-10МГц |
500 мкГц-10МГц |
|
Пила/треугольник |
1мкГц-300кГц |
1мкГц-300кГц |
1мкГц-300кГц |
1мкГц-300кГц |
1мкГц-300кГц |
|
Белый шум |
5 МГц (-3дБ) |
10 МГц (-3дБ) |
20 МГц (-3дБ) |
25 МГц (-3дБ) |
50 МГц (-3дБ) |
|
Произвольная форма |
1 мкГц-5 МГц |
1 мкГц-5 МГц |
1 мкГц-5 МГц |
1 мкГц-5 МГц |
1 мкГц-5 МГц |
|
Погрешность установки частоты |
±5 10-5 (в пределах 90 дней), ±1- |
0-4 (в пределах 1 года) при температуре (23±5) °С |
|||
|
Температурный коэффициент погрешности |
менее 5 10-6/°С |
||||
|
Модуляция |
AM, FM, PM, FSK, ASK, Sweep, пакет |
||||
|
Диапазон амплитуд |
2 мВразмах - 10 Вразмах (импеданс 50 Ом), 4 мВразмах - 20 Вразмах (высокий импеданс) |
||||
|
Параметры питания |
Потребляемая мощность менее 30 В-А |
||||
|
Габаритные размеры |
(ширина х высота х длина) мм = 229 х 105 х 281 |
||||
|
Масса |
2,8 кг |
||||
Характеристики стандартных форм сигналов
Таблица 2- Спектральная чистота синусоидального сигнала
|
Уровень гармоник в выходном сигнале по двум каналам по отношению к уровню несущей для диапазонов: 0 - 1 МГц 1 МГц - 5 МГц 5 МГц - 25 МГц |
Уровень несущей (размах) |
|
|
<1 В |
>1 В |
|
|
-55 dBc |
-45 dBc |
|
|
-55 dBc |
-40 dBc |
|
|
-50 dBc |
-35 dBc |
|
|
Суммарные гармонические искажения на частотах до 20 кГц |
0,2 % |
|
|
Уровни негармонических составляющих в выходном сигнале по отношению к уровню несущей для диапазонов: 0 - 1 МГц 1 МГц - 10 МГц |
<-70 dBc <-70 dBc |
|
|
Фазовый шум при отстройке 10 кГц на частоте синусоидального сигнала 20 МГц |
-108 dBc/Гц |
|
Таблица 3- Характеристики непрерывного сигнала прямоугольной формы
|
Длительность фронта и среза для уровня сигнала 1 В и частоты 1 кГц для всех модификаций, нс, менее |
12 |
|
Превышение стационарного уровня сигнала, %, менее |
5 |
|
Скважность для диапазонов частот, %: |
|
|
1 мкГц - 10 МГц |
20 - 80 |
|
10 МГц (исключая) - 20 МГц |
40 - 60 |
|
20 МГц (исключая) - 25 МГц |
50 |
Таблица 4- Характеристики сигнала треугольной формы
|
Нелинейность для сигнала 1 В, 1 кГц при 100 %-ной симметрии |
менее 1 % |
|
Асимметричность |
от 0 % до 100 % |
Таблица 5- Характеристики импульсного сигнала
|
Длительность импульса |
от 20 нс до 1800 с |
|
Длительность фронта и среза для уровня сигнала 1 В и частоты 1 кГц для всех модификаций, менее |
12 нс |
|
Скважность для диапазонов частот: 500 мкГц - 5 МГц 5 МГц - 10 МГц |
10 % - 90 % 20 % - 80 % |
|
Превышение стационарного уровня сигнала, менее |
5 % |
Таблица 6- Характеристики сигнала произвольной формы
|
Длина формы сигнала |
16000 точек |
|
Вертикальное разрешение |
14 бит |
|
Частота дискретизации |
125 Мцикл/с |
|
Минимальная длительность фронта и среза |
20 нс |
Таблица 7 - Характеристики выходного сигнала
|
Выход |
Канал 1 |
Канал 2 |
|
Амплитуда (размах) при импедансе 50 Ом и частотном диапазоне менее 10 МГц Амплитуда при импедансе 50 Ом и частотном диапазоне более 10 МГц Амплитуда при большом импедансе и частотном диапазоне менее 10 МГц Амплитуда при большом импедансе и частотном диапазоне более 10 МГц |
от 2 мВ до 10 В от 2 мВ до 5 В от 4 мВ до 20 В от 4 мВ до 10 В |
от 2 мВ до 3 В от 4 мВ до 6 В |
|
Пределы допускаемой абсолютной погрешности установки амплитуды для синусоидального сигнала 100 кГц |
± (0,01хА + 1 мВ), где А - установленное значение амплитуды, мВ |
|
|
Выход |
Канал 1 |
Канал 2 |
|
|
Неравномерность АЧХ сигнала синусоидальной формы относительно 100 кГц (размах 5 В) в диапазоне частот: менее 100 кГц от 100 кГц до 5 МГц более 5 МГц |
0,1 дБ 0,15 дБ 0,3 дБ |
||
|
Диапазон смещения постоянной составляющей (при нагрузке 50 Ом) Большой импеданс |
5 В 10 В |
1,5 В 3 В |
|
|
Пределы допускаемой абсолютной погрешности установки смещения для синусоидального сигнала 100 кГц |
±(0,01 хС + 5 мВ) при С<1 В ±(0,05хС + 5 мВ) при С>1 В где С - величина смещения, мВ |
||
Характеристики сигналов модуляции
Таблица 8- Амплитудная модуляция (канал 1/канал 2)
|
Сигнал несущей |
Синус, прямоугольный, треугольный, произвольный |
|
Источник модуляции |
Внутренний/внешний |
|
Форма сигнала модуляции в диапазоне 2мГц - 20 кГц |
Синус, прямоугольный, треугольный, произвольный, шум |
|
Глубина модуляции |
0 % - 120 % |
Таблица 9 - Частотная (FM) модуляция (канал 1/канал 2)
|
Сигнал несущей |
Синус, прямоугольный, треугольный, произвольный |
|
Источник модуляции |
Внутренний/внешний |
|
Форма сигнала модуляции в диапазоне 2 мГц - 20 кГц |
Синус, прямоугольный, треугольный, произвольный, шум |
|
Девиация частоты |
Г6-27М - 0 - 2,5 МГц Г6-33М - 0 - 5 МГц Г6-34М - 0 - 10 МГц Г6-36М - 0 - 12,5 МГц Г6-37М - 0 - 25 МГц |
Таблица 10- Фазовая (РМ) модуляция (канал 1/канал 2)
|
Сигнал несущей |
Синус, прямоугольный, треугольный, произвольный |
|
Источник модуляции |
Внутренний/внешний |
|
Форма сигнала модуляции в диапазоне 2 мГц - 20 кГц |
Синус, прямоугольный, треугольный, произвольный, шум |
|
Девиация фазы |
0 - 360 ° |
Таблица 11- FSK модуляция (канал 1/канал 2)
|
Сигнал несущей |
Синус, прямоугольный, треугольный, произвольный |
|
Источник модуляции |
Внутренний/внешний |
|
Форма сигнала модуляции в диапазоне 2 мГц - 50 кГц |
Прямоугольная форма сигнала со скважностью 50 % |
Таблица 12- ASK модуляция (канал 1/канал 2)
|
Сигнал несущей |
Синус, прямоугольный, треугольный, произвольный |
|
Источник модуляции |
Внутренний/внешний |
|
Форма сигнала модуляции в диапазоне 2 мГц - 50 кГц |
Прямоугольная форма сигнала со скважностью 50 % |
Таблица 13- Sweep модуляция (канал 1/канал 2)
|
Сигнал несущей |
Синус, прямоугольный, треугольный, произвольный |
|
Тип модуляции |
линейная/логарифмическая |
|
Время свипирования |
от 1 мкс до500 с |
|
Источник запуска |
Ручной, внешний, внутренний |
|
Сигнал несущей |
Синус, прямоугольный, треугольный, произвольный |
|
Тип модуляции |
Счетная (от 1 до 50000 периодов), бесконечная, управляемая |
|
Начальная/конечная фаза |
0° - 360 ° |
|
Внутренний период |
от 1 мкс до 500 с |
|
Регулируемый запуск |
Внешний запуск |
|
Источник запуска |
Ручной, внешний, внутренний |
Таблица 15- Соединители задней панели
|
Внешняя модуляция |
Уровень сигнала (размах) ±6 В, глубина модуляции 100 %, входной импеданс 5 кОм |
|
Внешний запуск |
ТТЛ совместимый, длительность импульса более 100 нс, входной импеданс 10 кОм |
|
Вход сигнала частотой 10 МГц |
|
|
Выходной разъем DIN Sync Out |
ТТЛ совместимый, длительность импульса более 50 нс, выходной импеданс 50 Ом, максимальная частота 2 МГц |
Таблица 16- Характеристики встроенного частотомера
|
Измеряемые величины |
Частота, период, длительность положительного/отрицательного импульса, скважность |
|
Частотный диапазон |
100 мГц - 200 МГц |
|
Уровень входного напряжения и чувствительности (размах) |
200 мВ - 5 В в диапазоне частот 1 Гц - 200 МГц |
|
Входные параметры при измерении длительности импульса и скважности |
100 мВ - 10 В в диапазоне частот 1 Гц - 10 МГц |
|
Входной импеданс |
1 МОм |
|
Способ запуска |
Диапазон уровня запуска ±3 В |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на переднюю панель прибора методом наклейки.
Комплект поставки прибора соответствует таблице 17. Таблица 17
|
Наименование |
Количество |
|
Генератор сигналов специальной формы Г6-27М/33М/34М/36М/37М |
1 шт. |
|
Шнур питания |
1 шт. |
|
Измерительный кабель ВЧ |
1 шт. |
|
Интерфейсный кабель USB |
1 шт. |
|
Руководство по эксплуатации 6686-020-66145830-2012РЭ |
1 экз. |
|
Методика поверки 6686-020-66145830-2012МП |
1 экз. |
|
Коробка упаковочная |
1 шт. |
осуществляется в соответствии с документом «Генераторы сигналов специальной формы ПрофКиП Г6-27М, Г6-33М, Г6-34М, Г6-36М, Г6-37М. Методика поверки» 6686-020-66145830-2012МП, утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 20 июля 2012 г.
Основное поверочное оборудование:
- частотомер Ч3-63/1, диапазон частот от 0,1 Гц до 1500 МГц, погрешность ±510-7;
- мультиметр цифровой универсальный FLUKE 8508A, диапазон от 0 до 1050 В, погрешность ±6,5 10-5;
- анализатор спектра Agilent E4447A, погрешность измерения уровня ±0,17 дБ;
- осциллограф цифровой запоминающий WaveRunner 204Xi, полоса пропускания
2 ГГц, время нарастания переходной характеристики 0,2 нс;
- измеритель нелинейных искажений СК6-13, частотный диапазон от 10 Гц до 120 кГц, диапазон измеряемых коэффициентов гармоник 0,003-100 %.
Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-27М, Г6-33М, Г6-34М, Г6-36М, Г6-37М. Руководство по эксплуатации 6686-020-66145830-2012 РЭ.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов специальной формы двухканальным ПрофКиП Г6-27М, ПрофКиП Г6-33М, ПрофКиП Г6-34М, ПрофКиП Г6-36М, ПрофКиП Г6-37М
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 6686-020-66145830-2012 Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-27М, ПрофКиП Г6-33М, ПрофКиП Г6-34М, ПрофКиП Г6-36М, ПрофКиП Г6-37М. Технические условия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
