| Номер в госреестре | 51334-12 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые |
| Обозначение типа СИ | Home |
| Изготовитель | "Groen Мetering Company Ltd.", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 21.09.2017 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
Счетчики холодной и горячей воды крыльчатые серии Home (далее - счетчики), предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и воды в тепловых сетях по СНиП 2.04.07 систем теплоснабжения протекающей по трубопроводу в жилых домах.
Конструктивно счетчики состоят из крыльчатого преобразователя расхода (крыльчатка) и счетного устройства, вращение от крыльчатки к счетному устройству передается с помощью магнитной муфты. Счетное устройство, имеет масштабирующий механический редуктор, который обеспечивает перевод числа оборотов крыльчатки в объем измеренной воды. Конструктивно магнитная муфта защищена от воздействия внешнего магнитного поля.
По устройству механизма учета расхода воды счетчики являются тахометрическими, одноструйными, сухого типа.
Счетчики имеют исполнения с датчиком (магнитоуправляемым герметизированным контактом «геркон») для дистанционной передачи низкочастотных импульсов, пропорциональных количеству прошедшей через счетчик воды. На шкале каждого счетчика указывается цена импульса (передаточный коэффициент, л/имп).

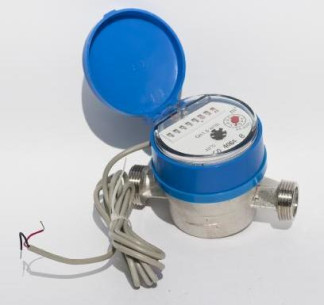

Общий вид счетчиков приведен на рисунках 1 - 2.
Конструкцией счетчика предусмотрены места пломбировки для предотвращения несанкционированного доступа, пломбировка осуществляется на заводе изготовителе. Схема пломбировке приведена на рисунке 1.10.
Обозначение счетчика при заказе Home (I) - 30 - В - 20 - 2,5
1 2 3 4 5 6
где 1 - серия, тип; 2 - наличие «геркона»; 3 - максимальная температура измеряемой среды (воды), 4 - метрологический класс по ГОСТ Р 50193.1; 5 - диаметр условного прохода;
6 - номинальный объемный расход.
Таблица 1 - Метрологические и технические характеристики счетчиков серии Home
| Наименование характеристики | Значение характеристики | |
| Диаметр условного прохода (Ду), мм | 15 | 20 |
| Метрологический класс по ГОСТ Р 50193.1-92 | А, В | |
| Объемный расход воды (q), м3/ч: - минимальный (qmin) | ||
| метрологический класс А | 0,06 | 0,10 |
| метрологический класс В | 0,03 | 0,05 |
| - переходный (qt) | ||
| метрологический класс А | 0,15 | 0,25 |
| метрологический класс В | 0,12 | 0,20 |
| - номинальный (qn) | 1,5 | 2,5 |
| - максимальный (qmax), не более 1 ч/сут | 3 | 5 |
| Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне расходов, %: | ||
| qmin < q < qt (для счетчиков холодной и горячей воды) | ± 5 | |
| qt < q < qmax (для счетчиков холодной воды) | ± 2 | |
| qt < q < qmax (для счетчиков горячей воды) | ± 3 | |
| Максимальное рабочее давление, МПа | 1,6 | |
| Потеря давления при qn, кПа, не более | 25 | |
| Порог чувствительности, м3/ч, не более | 0,5 qmin | |
| Передаточный коэффициент, л/имп | 1; 10 | |
| Диапазон рабочих температур измеряемой среды, С | ||
| для счетчиков холодной воды | от 5 до 40 | |
| для счетчиков горячей воды | от 40 до 90 | |
| Условия окружающей среды: | ||
| - диапазон температур, С | от 5 до 50 | |
| - относительная влажность при температуре 35 °С, % | не более 80 | |
| Емкость счетного устройства, м3 | 99999,999 | |
| Цена деления младшего разряда счетного устройства, м3 | 0,001 | |
| Г абаритные и присоединительные размеры | в соответствии с эксплуатацион- | |
| ной документацией | ||
| Масса счетчика, кг, не более | 0,45 | 0,55 |
| Средний срок службы, лет | 12 | |
наносится на лицевую панель счетчика методом фотолитографии или другим способом не ухудшающим качество и на титульный лист руководства по эксплуатации типографским способом в левом верхнем углу.
| Наименование | Количество |
| Счетчик воды крыльчатые серии Home* | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Упаковка | 1 шт. |
| Комплект монтажных частей и принадлежностей** | 1 комплект |
Примечание: * - модель определяется договором на поставку;
** - определяется договором на поставку.
осуществляется по МИ 1592-99 «Счетчики воды. Методика поверки».
Основное поверочное оборудование - поверочная расходомерная установка, погрешность ± 0,5 %.
Методика измерений описана в документе - «Счетчики холодной и горячей воды крыльчатые серии Home. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к счетчикам холодной и горячей воды крыльчатым серии Home
1 ГОСТ Р 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2 ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
3 ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
4 МИ 1592-99 «Счетчики воды. Методика поверки».
5 Техническая документация фирмы «Groen Мetering Company Ltd», Германия.
осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 10276 |
| Поверителей | 164 |
| Актуальность данных | 08.12.2025 |
