| Номер в госреестре | 51315-12 |
| Наименование СИ | Термоанемометры |
| Обозначение типа СИ | 641 |
| Изготовитель | Компания "Dwyer Instruments, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 21.09.2017 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Термоанемометры серии 641 (далее - термоанемометры) предназначены для измерения скорости воздушного потока.
Принцип действия термоанемометра основан на измерении тока, которым нагревается платиновый терморезистор, помещенный в воздушный поток. При наличии воздушного потока происходит охлаждение терморезистора и одновременно микропроцессор выдает команду на увеличение тока подогрева терморезистора, для поддержания постоянного значения его сопротивления. Таким образом, при увеличении скорости увеличивается ток подогрева, величина которого пропорциональна скорости воздушного потока.
В состав термоанемометра входят первичный измерительный преобразователь (зонд), и измерительный блок, соединяемые между собой гибким кабелем.
Конструктивно зонд состоит из металлической трубки, на конце которой расположены платиновые терморезисторы, а на другом - блок преобразования и управления.
Модели термоанемометра имеют следующие отличительные особенности:
Модель 641 -базовая, имеет фиксированное соединение первичного преобразователя с измерительным блоком под углом 90° с возможностью установки дисплея.
Модель 641RM - имеет проводное соединение первичного преобразователя с измерительным блоком с возможностью установки дисплея.
Модель 641B - имеет фиксированное соединение первичного преобразователя с измерительным блоком под углом 180° без возможности установки дисплея, может применяться в загрязненных средах.

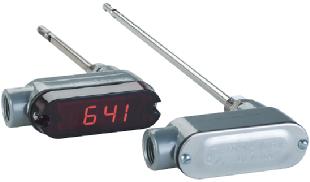

Внешний вид термоанемометров показан на рисунке 1.
Таблица 1
| Наименование характеристики | Модель | ||
| 641 | 641 B | 641 RM | |
| Диапазон измерений скорости воздуха, м/с | от 0,1 до 75 | от 1,25 до 10 | от 0,1 до 75 |
| Пределы допускаемой приведённой погрешности | |||
| при измерении скорости воздуха, % | |||
| при температуре измеряемой среды: | |||
| - от 0 до 50°С включительно | ± 3 | ± 5 | ± 3 |
| - от минус 40 до 0 °С, и от свыше 50 до 100 °С | ± 4 | ± 6 | ± 4 |
| Измеряемая среда | Воздух | ||
| Температура измеряемой среды °С | от минус 40 | от минус 40 | от минус 40 |
| до 100 | до 80 | до 100 | |
| Температура окружающей среды °С | от 0 до 60 | от 0 до 60 | от 0 до 60 |
| Давление измеряемой среды, МПа, не более | 0,69 | ||
| Требование к электропитанию, В (пост. ток) | 12-35 | ||
| Потребляемый ток, мА, не более | 300 | ||
| Выходной сигнал, мА | 4-20 | ||
| Габаритные размеры, мм, не более | |||
| Длина | 1011 | 360 | 235 |
| Ширина | 50 | 50 | 50 |
| Высота | 113 | 113 | 113 |
| Масса, г, не более | 400 | ||
| Полный средний срок службы, лет | 10 | ||
| Средняя наработка на отказ, ч | 3 5 000 | ||
Знак утверждения типа наносят на боковую поверхность корпуса прибора в виде наклейки или гравировки и на титульный лист паспорта методом компьютерной графики.
| Составная часть комплекта | 641 | 641B | 641RM |
| Прибор | + | + | + |
| Руководство по эксплуатации | + | + | + |
| Упаковка | + | + | + |
| Методика поверки | + | + | + |
осуществляется по методике МП 2550-0202-2012 “ Термоанемометры серии 641. Методика поверки ” утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” 20.04.2012 г.
Основные средства измерений, применяемые при поверке:
- эталонная аэродинамическая труба с диапазоном воспроизведения скорости воздушного потока от 0,1 до 75 м/с и погрешностью не более ± 1%;
Методика прямых измерений изложена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к термоанемометрам серии 641
ГОСТ 8. 542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
| Зарегистрировано поверок | 232 |
| Поверителей | 11 |
