| Номер в госреестре | 51226-12 |
| Наименование СИ | Измерители параметров света фар автотранспортных средств |
| Обозначение типа СИ | ИПФ-01 |
| Изготовитель | ООО НПФ "МЕТА", г.Жигулевск |
| Год регистрации | 2012 |
| Срок свидетельства | 10.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров света фар автотранспортных средств ИПФ-01 предназначены
для:
- измерений углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки на которой устанавливается автомобиль (в соответствии с требованиями ГОСТ Р 51709 - 2001);
- измерений углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света (в соответствии с требованиями ГОСТ Р 51709 - 2001);
- измерений частоты следования световых проблесков фонарей указателей поворота (в соответствии с требованиями ГОСТ Р 51709 - 2001);
- измерений силы света и проверки технического состояния фар автотранспортных средств, соответствующих требованиям: ГОСТ Р 41.1-99, ГОСТ Р 41.5-99, ГОСТ Р 41.8-99, ГОСТ Р 41.20-99, ГОСТ Р 41.31-99.
Действие измерителей параметров света фар автотранспортных средств ИПФ-01 основано на фокусировке светового пучка от фары автомототранспортного средства с помощью оптической линзы на подвижном экране со специальной разметкой. Экран располагается за линзой в ее фокальной плоскости. Измерение углов наклона светотеневой границы пучка ближнего света или противотуманной фары к плоскости рабочей площадки производится с помощью механизма, совмещенного с оцифрованной шкалой, приводящего в движение подвижный экран.
Измерители параметров света фар автотранспортных средств ИПФ-01 конструктивно состоят из:
1. Измерительного блока, в котором размещены:
- экран со шкалой (оптической или электронной) углов наклона светотеневой границы пучка;
- механизм перемещения;
- лимб;
- основание;
- линза Френеля в оправе;
- корпус со смотровым окном;
- электронная плата управления и индикации;
- фотоприемник со светофильтром, размещенный на экране и закрепленный на дополнительной печатной плате;
- панель управления;
- панель с разъемами для подключения питания, внешнего фотоприемника и линии диагностического контроля (ЛТК).
2. Стойки, по которой перемещается измерительный блок.
3. Визира системы ориентации измерителя с возможностью перемещения по стойке вверх-вниз с последующей фиксацией в выбранном положении.
4. Фотоприемника внешнего.
5. Тележки (на колесах или металлических роликах), предназначенной для крепления стойки.

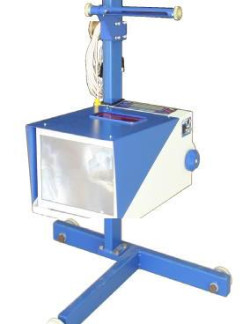

Общий вид измерителей параметров света фар автотранспортных средств ИПФ-01
Программное обеспечение (ПО) измерителей параметров света фар автотранспортных средств ИПФ-01 является встроенным и реализовано в контроллере измерителя. Контроллер размещен в приборном блоке. Приборный блок, а также его интерфейс для загрузки ПО, пломбируются. ПО не может быть модифицировано или загружено через какой-либо другой интерфейс после опломбирования.
Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллеров, применяемых в измерителе. Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует уровню «С» согласно МИ 3286-2010 и ГОСТ Р 50.2.077-2011.
| Наименование программного обеспечения | Идентификационн ое наименование программного обеспечения | Номер версии (идентификационн ый номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ИПФ-01 | -*1 | V_310709 | -*1 | -*1 |
| Примечание *А - Д | ,анные недоступны, так как данное ПО не может быть модифицировано, | |||
Таблица 1
| № | Наименование характеристик | Значения характеристик |
| 1. | Диапазон измерений углов наклона светотеневой границы светового пучка фары в вертикальной плоскости | от 0°00' до 2°20' |
| 2. | Пределы допускаемой абсолютной погрешности измерений углов наклона светотеневой границы светового пучка фары в вертикальной плоскости | ±0,1 % |
| 3. | Предел допускаемой абсолютной погрешности установки оптической камеры измерителя в горизонтальной плоскости | ±30' |
| 4. | Диапазон измерений силы света внешних световых источников | от 200 до 125000 кд |
| 5. | Пределы допускаемой относительной погрешности измерений силы света внешних световых источников | ±15 % |
| 6. | Размеры входного отверстия объектива измерительного блока | 233х170 мм |
| 7. | Диапазон измерения частоты следования световых проблесков фонарей указателей поворота | от 1 до 2 Гц |
| 8. | Пределы допускаемой абсолютной погрешности измерений частоты следования световых проблесков фонарей указателей поворота | ±0,1 Гц |
| 9. | Высота подъема измерительного блока | от 250 до1600 мм |
| 10. | Диапазон рабочих температур | от минус 10 до +40 °С |
| 11. | Напряжение питания - от источника постоянного тока - от встроенной аккумуляторной батареи | от 10 до 14 В от 3,5 до 4 В |
| 12. | Масса, не более | 20 кг |
| 13. | Г абаритные размеры, не более | (1830x600* 590) мм |
| 14. | Средняя наработка на отказ, не менее | 8000 ч |
| 15. | Средний срок службы, не менее | 6 лет |
наносится на маркировочную табличку фотохимическим методом и на титульный лист паспортов типографским способом.
| Наименование | Обозначение | Кол., шт. | Примечание |
| Измерительный блок | М 048.100.00.00-02 | 1 | |
| Оптический визир | М 048.105.00.00 Б | 1 | |
| Стойка | М 048.203.00.00 Б | 1 | |
| Тележка | М 048.202.00.00 Б | 1 | |
| Фотоприемник внешний | М 048.200.00.00 | 1 | |
| Кабель зарядки от прикуривателя | 1 | ||
| Аккумуляторная батарея | 1 | ||
| Зарядное устройство | SYB-L3S10M (12,6 В) | 1 | С розеткой на кабель DJK-10C |
| Наименование | Обозначение | Кол., шт. | Примечание |
| Ящик пересылочный для измерительного блока | 1 | ||
| Ящик пересылочный для стойки | 1 | ||
| Ящик пересылочный для тележки | 1 | ||
| Паспорт | М 048.000.00.00 ПС | 1 | |
| Руководство по эксплуатации | М 048.000.00.00 РЭ | 1 | |
| Методика поверки | МП ТИнТ 45-2012 | 1 |
осуществляется по документу МП ТИнТ 45-2012 «Измерители параметров света фар автотранспортных средств ИПФ-01. Методика поверки», утверждённому ГЦИ СИ ООО «Тес-тИнТех» 10 апреля 2012 г.
| Перечень основных средств пове | рки (эталонов), применяемых для поверки: |
| Наименование и тип средства поверки | Основные технические характеристики |
| Теодолит | 4Т30П, погрешность измерений не более ±30", ГОСТ 10529-96 |
| Тахеометр электронный | Sokkia Topcon 650RX, погрешность измерений не более 6", ГОСТ Р 51774-2001 |
| Плита поверочная | (1600x1000) мм, Кл 1, ГОСТ 10905-86 |
| Рулетка измерительная металлическая | (0- 3000) мм, кл. 3, ГОСТ 7502-89 |
| Секундомер | Кл. точности 1,0, ТУ 25 1894 003-90 |
| груз | Набор (10 мг-5 кг) M1 по ГОСТ 7328-2001 |
| Эталонный телецентрический осветитель ЭТО-2 | ТУ 44 8000-148-2129868-2006 |
| Источник света | Фара категории R2, HS1, или SB по ГОСТ Р 41.1-99, ГОСТ Р 41.5-99, ГОСТ Р 41.8-99, ГОСТ Р 41.20-99, ГОСТ Р 41.31-99 |
| Люксметр | «ТКА- Люкс/Эталон» (1 -50000) лк, предел основной относительной погрешности измерения освещённости ±2 % |
Методика измерений приведена в документе М 048.000.00.00 РЭ «Измерители параметров света фар автотранспортных средств ИПФ-01. Руководство по эксплуатации» раздел «Использование измерителя».
Нормативные и технические документы, устанавливающие требования к измерителям параметров света фар автотранспортных средств ИПФ-01
1. «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720.
2. ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки»;
3. Приказ Министерства промышленности и торговли РФ от 6 декабря 2011 г. N 1677 "Об утверждении основных технических характеристик средств технического диагностирования и их перечня".
4. ТУ 44 3100-048-21298618-2012 «Измерители параметров света фар автотранспортных средств».
Лист № 5 Всего листов 5
Выполнение измерений при осуществлении испытания и контроля качества продукции в целях определения соответствия обязательным требованиям государственных стандартов Российской Федерации, осуществление мероприятий государственного контроля (надзора).
