| Номер в госреестре | 51184-12 |
| Наименование СИ | Головки измерительные цифровые |
| Обозначение типа СИ | MarCator 1075 R |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

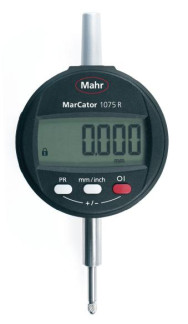

Головки измерительные цифровые MarCator 1075 R (далее - головки) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей в цехах и лабораториях всех отраслей машиностроительного комплекса.
Принцип действия головок основан на преобразовании малых линейных перемещений измерительного стержня, осуществляемое параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации.
Результаты измерений выводятся на жидкокристаллический экран передней панели головок, а также могут обрабатываться на компьютере, подключенном к прибору через интерфейсы RS232C и Digimatic.
В корпус головок встроена клавиатура, с помощью которой осуществляется ряд функций, такие как установка предварительного значения (PRESET), кнопка выбора единиц измерений миллиметры или дюймы (mm/inch) и включения и выключения (OI).
Головки имеют емкостную измерительную систему, опорную гильзу 08h6 и контрастную индикацию.
Головки измерительные цифровые MarCator 1075 R имеют в своем составе встроенное программное обеспечение, записанное на микрочипе._
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| MarCom | MarCom | v.1.0 | - | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 32862010.
| Предел измерений, мм | Шаг дискретности, мм | Предел допускаемой абсолютной погрешности, мм | Измерительное усилие, Н | Масса, кг |
| 12,5 | 0,01 | 0,020 | от 0,5 до 1,0 вкл. | 0,18 |
| 0,005 | 0,015 | |||
| 0,001 | 0,005 |
Диапазон рабочих температур, °С от +10 до +40
Относительная влажность воздуха, % не более 80
Знак утверждения типа наносят на титульный лист паспорта головок типографским способом и на крышку футляра методом наклейки.
| Наименование | Количество |
| Головка измерительная цифровая MarCator 1075 R | 1 шт. |
| Элемент питания 3V, тип CR 2450 | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 51184-12 «Головки измерительные цифровые MarCator 1075 R. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. и включенным в комплект поставки головок.
Основные средства поверки:
- прибор универсальный для измерений длины с допускаемой погрешностью 0,30 мкм на всем диапазоне измерений.
Метод измерений приведен в разделе «Порядок работы» паспорта «Головки измерительные цифровые MarCator 1075 R».
Нормативная и техническая документация, устанавливающая требования к головкам измерительным цифровым MarCator 1075 R
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Mahr GmbH, Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
