Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем (ГНСС) DL-V3-K1 (далее по тексту - комплект) предназначен для хранения и передачи размера единицы длины в системе измерительной - сети базисной активной «СТП-Смоленск» («СТП Смоленск» - система точного позиционирования Смоленской области).
В состав комплекта входят четыре GNSS-приемника спутниковых геодезических многочастотных DL-V3, заводские номера: NBV10240017, NBV10240018, NBV10240019, NBV10240021 (далее по тексту - приемники). Комплект формируется путем отбора из общего числа приемников «СТП-Смоленск» группы приемников, характеризующихся идентичными аппаратурными задержками, т.е. наименьшей систематической погрешностью.

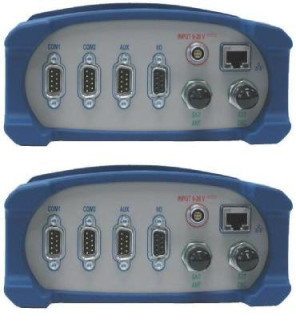

Конструктивно приемник выполнен в моноблочном корпусе, на передней панели которого расположены свет одиодные индикаторы для контроля его функционирования, а на задней панели - порты связи для подключения внешних устройств. Для приема сигналов ГНСС используются внешние антенны NovAtel GPS-702-GG.
Принцип действия основан на одновременном приеме и обработке сигналов ГНСС ГЛОНАСС/GPS с целью определения длин базисов «СТП-Смоленск» между приемниками комплекта.
Работа приемников комплекта контролируется компьютером. Для связи с внешними устройствами приемники оборудованы последовательными портами RS232, портом беспроводного канала передачи данных Bluetooth, портом Ethernet. Электропитание осуществляется от внешнего источника.
б
а
Метрологические характеристики комплекта приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение |
| Частотный диапазон, МГц | 1575,42 (L1), 1227,6 (L2) и 1176,45 (L5) для GPS (от 1602,56 до 1615,50) (F1), (от 1246,00 до 1256,50) (F2) для ГЛОНАСС |
| Наименование характеристики | Значение |
| Количество каналов приема сигналов каждым приемником комплекта | 72 |
| Пределы систематической составляющей погрешности (при доверительной вероятности 0,95) определения приращений координат методом относительного позиционирования в режиме постобработки, мм | ± (1+10-6-D), где D - измеренная длина базиса в мм |
Знак утверждения типа наносится предприятием-владельцем в верхнем левом углу титульного листа Руководства по эксплуатации DL-V3-K1-001 РЭ типографским способом и на нижнюю панель корпуса каждого приемника в виде наклейки.
В комплект входят:
| - GNSS-приемник спутниковый геодезический многочастотный DL-V3 | 4 шт. |
| - Антенна NovAtel GPS-702-GG | 4 шт. |
| - Антенный кабель длина 30м RG-213 ЕТС-ЕТС | 4шт. |
| - Источник питания 12 В, 9 А/ч с адаптером 220-240 В, 60 Гц | 4 шт. |
| - Кабель интерфейсный RS232 (DB9F-DB9F, прямой) | 4 шт. |
| - Карта памяти съемная типа CompactFlash (256 Мб) | 4 шт. |
| - Кабель интерфейсный RS232 (DB9F-DB9М, нуль-модем) | 4 шт. |
| - Кабель интерфейсный RS232 (DB9M-открытые провода, прямой) | 4 шт. |
| - Руководство по эксплуатации DL-V3-0- 001 РЭ (на компакт диске) | 4 шт. |
осуществляется в соответствии с приложением 1 «Методика поверки» документа «Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем DL-V3-K1. Руководство по эксплуатации. DL-V3-K1-001 РЭ», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в августе 2011 г.
Основные средства поверки: GNSS-приемник спутниковый геодезический двухчастотный GX 1230 GG аттестованный в качестве рабочего эталона 2-го разряда по МИ 2292-94, пределы допускаемой погрешности измерений длины базиса ± (0,1 + 0,5Т0-6^)мм, где D -измеряемая длина в мм.
Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем DL-V3-K1. Руководство по эксплуатации. DL-V3-K1-001 РЭ. Раздел «Сведения о методах измерений».
Нормативные и технические документы, устанавливающие требования к комплекту эталонному приемников сигналов ГНСС DL-V3-K1
1 ГОСТ Р 53606-2009. «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
2 МИ 2292-94 ГСИ. Г осударственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем.
3 Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем DL-V3-K1. Руководство по эксплуатации. DL-V3-K1-001 РЭ.
При осуществлении геодезической и картографической деятельности. Для поверки системы измерительной - сети базисной активной «СТП-Смоленск».
