| Номер в госреестре | 49140-12 |
| Наименование СИ | Индикаторы многооборотные |
| Обозначение типа СИ | 1МИГ |
| Изготовитель | ООО "ГЦ Тулз", г.Димитровград |
| Год регистрации | 2012 |
| Срок свидетельства | 24.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Индикаторы многооборотные типа 1МИГ (далее по тексту - индикаторы) предназначены для измерений линейных размеров абсолютным и относительными методами, а также для определений величины отклонений от заданной геометрической формы и взаимного расположения поверхностей в лабораторных и цеховых условиях в различных областях промышленности.

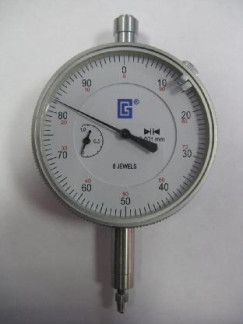

Индикатор состоит из встроенных в корпус передаточного механизма, измерительного стержня со сменными измерительными наконечниками, и двух шкал со стрелками, одна из которых, большая, отсчитывает перемещение измерительного стержня в микрометрах, а малая - количество полных оборотов большой стрелки. Один оборот малой стрелки соответствует перемещению измерительного стержня на 0,1 мм.
Передаточный механизм индикатора представляет собой рычажно-зубчатое устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональное угловое перемещение стрелок отсчетного устройства.
Индикаторы имеют возможность поворота большой шкалы для установки нуля.
| Тип | Класс точности | Диапазон измерений, мм | Цена деления, мм | Наибольшая разность погрешностей, мкм | Размах показаний при 10 измерениях, мкм | Вариация показаний, мкм | |
| На участке шкалы 200 делений | На всем диапазоне | ||||||
| 1 МИГ | 0 | 1,0 | 0,001 | 1,5 | 2,0 | 1 | 1 |
| 1 | 2,0 | 2,5 | 2 | 1,5 | |||
Измерительное усилие не более 2 Н.
Колебание измерительного усилия не более 0,5 Н. Присоединительный размер гильзы индикатора 8h7.
Диапазон рабочих температур - 20±5 °С.
Относительная влажность окружающего воздуха не более - 80 %.
Длина индикатора - 180 мм.
Ширина корпуса индикатора - 25 мм.
Диаметр корпуса индикатора - 60 мм.
Масса индикатора - 0,328 кг.
Знак утверждения типа наносится на заднюю поверхность корпуса индикатора или на шкалу индикатора типографским методом и на паспорт типографским методом.
| Наименование | Количество |
| индикатор многооборотный типа 1МИГ | 1 шт. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
осуществляется в соответствии с МИ 1876-88 «Индикаторы многооборотные с ценой деления
0,001 и 0,002 мм. Методика поверки».
Метод измерений изложен в разделе 7 «Заметки по эксплуатации и хранению» документа «Индикаторы многооборотные 1МИГ. Паспорт».
Нормативные и технические документы, устанавливающие требования к индикаторам часового типа
МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 1*10-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
ГОСТ 9696-82 «Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2844 |
| Поверителей | 101 |
| Актуальность данных | 26.12.2025 |
