| Номер в госреестре | 48988-12 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | Rosemount 248 |
| Изготовитель | «Rosemount, Inc.», США; Фирма «Emerson Process Management GmbH & Co. OHG», Германия; Фирма «Emerson Asia Pacific Private Limited», Сингапур; Фирма «Beijing Rosemount Far East Instrument Co., Ltd», КНР |
| Год регистрации | 2012 |
| Срок свидетельства | 30.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные Rosemount 248 (далее по тексту - преобразователи) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств и мил-ливольтовых устройств постоянного тока в унифицированный электрический выходной сигнал постоянного тока 4-20 мА, в цифровой сигнал для передачи по протоколу HART, или беспроводной (Wireless HART) выходной сигнал.
Принцип действия преобразователей основан на измерении и преобразовании сигнала первичного термопреобразователя или омических и милливольтовых устройств постоянного тока в унифицированный выходной сигнал постоянного тока 4-20 мА, либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART.

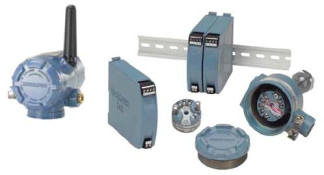

Преобразователи конструктивно выполнены в корпусе с расположенными на нем клеммами для подключения входного сигнала, напряжения питания и клеммами для вывода выходного сигнала. Преобразователи выполнены на основе микропроцессора и обеспечивают аналого-цифровое преобразование первичного сигнала от чувствительного элемента, обработку результатов преобразования и передачу результатов измерений по интерфейсу HART и/или по стандартному выходному сигналу 4-20 мА. Результаты измерений могут передаваться также по беспроводному (Wireless HART) интерфейсу.
Преобразователи могут работать с термопреобразователями сопротивления и термоэлектрическими преобразователями, номинальные статические характеристики преобразования (НСХ) которых указаны в таблице 1, а также с омическими устройствами и милливольтовыми устройствами постоянного тока. Конфигурацию преобразователя (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя коммуникатор HART-475 или программу AMS.
Монтаж преобразователей может осуществляться в соединительной головке, смонтированной непосредственно вместе с первичным преобразователем, либо отдельно (на монтажном кронштейне). Также модель 248 может быть смонтирована на рейке стандарта DIN с помощью дополнительного монтажного зажима.
Преобразователи могут иметь вид взрывозащиты «искробезопасная цепь» с маркировкой 0ExiaIICT4.. ,T6 X, Для преобразователей с интерфейсом Wireless HART маркировка взрывозащиты 0ExiaПCT4,Т5. Преобразователи могут иметь исполнение по взрывозащите «взрывонепроницаемая оболочка» (1ExdIICT5,T6 X) при монтаже в соединительную головку.
Программное обеспечение (ПО) преобразователей состоит только из встроенной в корпус преобразователей метрологически значимой части ПО. ПО преобразователей является фиксированным, незагружаемым и может быть изменено только на заводе-изготовителе.
Уровень защиты программного обеспечения от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Диапазон измерений, минимальный интервал измерений, пределы допускаемой основной и дополнительной погрешности от изменения температуры окружающей среды от нормальной (от плюс 20 °С) в диапазоне от минус 51 до плюс 85 °С в зависимости от типа входного сигнала приведены в таблице 1.
Таблица 1
| Тип НСХ*, входные сигналы | Диапазон измерений | Пределы допускаемой основной погрешности | Пределы допускаемой дополнительной погрешности / 1 °С | |||
| HART, абсолютная, °С | Wireless HART, абсолютная, °С | 4-20 мА, приведенная, % | HART, абсолютная, °С | 4-20 мА, приведенная, % | ||
| Pt100 | -200.. +850 °С | ±0,2 | ±0,45 | ±0,1 | ± 0,006 | ±0,004 |
| Pt200 | -200.+850 °С | ±1,17 | ±0,45 | ±0,1 | ± 0,018 | ±0,004 |
| Pt500 | -200 ...+850 °С | ±0,47 | ±0,57 | ±0,1 | ± 0,018 | ±0,004 |
| Pt1000 | -200 ... +300 °С | ±0,23 | ±0,57 | ±0,1 | ± 0,010 | ±0,004 |
| B | +100.+1820 °С | ±1,5 | ±2,25 | ±0,1 | ± 0,056 | ±0,004 |
| E | -50.+1000 °С | ±0,4 | ±0,60 | ±0,1 | ± 0,016 | ±0,004 |
| J | -180.+760 °С | ±0,5 | ±1,05 | ±0,1 | ± 0,016 | ±0,004 |
| K | -180.+1372 °С | ±0,5 | ±1,46 | ±0,1 | ± 0,02 | ±0,004 |
| N | -200.. .+1300 °С | ±0,8 | ±1,46 | ±0,1 | ± 0,02 | ±0,004 |
| R | 0.+1768 °С | ±1,2 | ±2,25 | ±0,1 | ± 0,06 | ±0,004 |
| S | 0.+1768 °С | ±1,0 | ±2,10 | ±0,1 | ± 0,06 | ±0,004 |
| T | -200.+900 °С | ±0,5 | ±1,05 | ±0,1 | ± 0,02 | ±0,004 |
| мВ-вход | -10.100 мВ | ±0,03 мВ | ±0,045 мВ | ±0,1 | ± 0,001 мВ | ±0,004 |
| Ом-вход (2-х, 3-х, 4-х пр. соед.) | 0.2000 Ом | ±0,7 Ом | ±1,35 Ом | ±0,1 | ± 0,028 Ом | ±0,004 |
Примечание:
(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по МЭК751/ ГОСТ 6651-2009 и МЭК60584-1/ГОСТ Р 8.585-2001 соответственно.
Пределы допускаемой абсолютной погрешности автоматической компенсации
температуры свободных (холодных) концов термопары, °С:.................................± 0,5
Напряжение питания, В: 12.42,4; 18,1...40 (для цифровой связи по протоколу HART) Сопротивление нагрузки (для цифровой связи по протоколу HART), Ом: .250.1100 Соотношение между напряжением источника питания и сопротивлением внешней нагрузки: ................................................R = 40,8(U - 12)
Пределы допускаемой дополнительной погрешности от изменения
номинального напряжения питания:...............
Г абаритные размеры преобразователя, мм Масса преобразователя, г, не более: ........
± 0,005 % (от интервала измерений) / 1В
.......................................044 х 24,5
.................................................42.
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на наклейку на преобразователе.
Преобразователь (исполнение в соответствии с заказом) - 1 шт.
Руководство по эксплуатации (на русском языке) - 1 экз.
Методика поверки - 1 экз.
Коммуникатор HART- 475 (по дополнительному заказу).
осуществляется по документу МП 48988-12 «Преобразователи измерительные Rosemount 248. Методика поверки», разработанным и утверждённым ГЦИ СИ ФГУП «ВНИИМС»,
11.04.2011г.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- однозначная мера электрического сопротивления эталонная (2 р.) Р3030, 10 Ом;
- измеритель-регулятор температуры многоканальный прецизионный МИТ 8
модели МИТ-8.15М, пределы допускаемой погрешности измерения напряжения ±(0,0005+3 10-5 U) мВ;
- однозначная мера электрического сопротивления эталонная Р3030, 10 Ом, кл.0,002;
- компаратор напряжений Р3003, кл. 0,0005;
- мера электрического сопротивления многозначная Р3026-1, кл.0,002;
- HART-коммуникатор или иной программно-аппаратный комплекс с поддержкой протокола HART, позволяющий визуализировать измеренную преобразователем температуру и перенастроить измерительный преобразователь на иной диапазон и тип первичного преобразователя.
Сведения и методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации на датчики температуры.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным Rosemount 248
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия. Техническая документация фирмы «Rosemount, Inc.», США.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Преобразователи могут применяться в системах сбора и обработки измерительной информации, системах управления распределенными объектами регулирования и управления технологическими процессами в различных отраслях промышленности. Модификации преобразователей во взрывозащищенном исполнении могут применяться в соответствии с присвоенной маркировкой взрывозащиты во взрывоопасных зонах помещений и наружных установок согласно требованиям нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
| Зарегистрировано поверок | 11179 |
| Поверителей | 75 |
| Актуальность данных | 29.06.2025 |
