| Номер в госреестре | 48068-17 |
| Наименование СИ | Приборы для проведения полимеразной цепной реакции в режиме реального времени |
| Обозначение типа СИ | Rotor-Gene Q |
| Изготовитель | QIAGEN GmbH, Германия; Завод-изготовитель: Plexus Manufacturing SDN. BHD., Малайзия |
| Год регистрации | 2017 |
| Срок свидетельства | 21.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для проведения полимеразной цепной реакции в режиме реального времени Rotor-Gene Q (далее - приборы) предназначены для измерений содержания фрагментов целевой дезоксирибонуклеиновой кислоты (ДНК) - конечного продукта полимеразной цепной реакции (ПЦР) - в ДНК исследуемого образца.
Метод измерений, реализуемый в приборах, основан на измерении с помощью оптического детектора флуоресцентного сигнала, испускаемого в ходе полимеразной цепной реакции под воздействием излучения возбуждения, в каждом цикле температурнокинетической амплификации молекул ДНК, с использованием в ПЦР смеси специфических олигонуклеотидов-затравок, нуклеотидтрифосфатов и фермента полимеразы. Интенсивность флуоресцентного сигнала пропорциональна количеству амплифицированных фрагментов ДНК (продукта ПЦР). Измерение интенсивности флуоресцентного сигнала осуществляется в режиме реального времени за счет введенных в реакцию флуоресцирующих красителей, служащих индикатором увеличения количества искомой ДНК. Измерение происходит в оптической части прибора, результаты измерений выводятся на экран монитора внешнего компьютера в условных единицах, пересчитываемых в различные единицы количества амплифицированных фрагментов ДНК (продукта ПЦР) при помощи ПО (по запросу - массовые доли, проценты, объемные доли, счетная концентрация, массовая концентрация и т.д.).
Конструктивно прибор выполнен в едином корпусе, включающем роторный реакционный модуль с исследуемыми образцами; систему термоциклирования, выполненную в виде никель-хромового нагревателя и вентилятора; и оптическую систему детектирования. В приборе находится до 6 каналов детектирования, выполненных из светодиодов с высокой энергией излучения для возбуждения флуоресценции и фотоэлектронного умножителя с набором светофильтров. Также прибор может модифицироваться специальным каналом для определения плавления нуклеиновых кислот с высоким разрешением (High definition melt -HRM).
Управление прибором осуществляется с внешнего IBM-совместимого компьютера с процессором Pentium IV с тактовой частотой не ниже 2,0 ГГц.

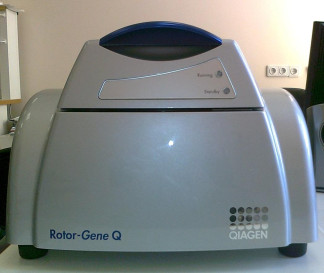

Общий вид прибора Rotor-Gene Q представлен на рисунке 1.
Приборы для проведения полимеразной цепной реакции в режиме реального времени Rotor-Gene Q имеют автономное программное обеспечение «Rotor-Gene 6000 1.8» для персонального компьютера под управлением операционной системы MS Windows, специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее персонального компьютера.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние программного обеспечения.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Rotor-Gene 6000 1.8 |
| Номер версии (идентификационный номер) ПО | 1.8.17.5 и выше |
Таблица 2 - Метрологические характеристики
| Наименование характеристики1 | Значение |
| Диапазон измерений массовой доли ДНК генетически модифицированной сои линии 40-3-2 в ДНК натуральной сои, г/кг | от 1 до 50 |
| Пределы допускаемой относительной погрешности при измерении массовой доли ДНК генетически модифицированной сои линии 40-3-2 в ДНК натуральной сои, % | ±25 |
| Предел допускаемого относительного СКО случайной составляющей погрешности при измерении массовой доли ДНК генетически модифицированной сои линии 40-3-2 в ДНК натуральной сои, % | 15 |
| Примечание 1) Метрологические характеристики нормированы для СО состава ДНК сои (комплект ГМ-СОЯ-ВНИИМ) ГСО 9866-2011 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 14 |
| Г абаритные размеры, мм, не более | 275x370x420 |
| Диапазон рабочих температур термостатирования, °С | от 35 до 99 |
| Скорость изменения температуры потока воздуха, °С/с | 10 |
| Емкость ротора реакционного модуля, пробирок | 36, 72 или 100 |
| Количество каналов, шт. | 2 - 6 (возможно исполнение с HRM-каналом) |
| Потребляемая мощность от сети, В А, не более | 560 |
| Питание от сети переменного тока частотой, Гц | 50/60 |
| Напряжение от сети переменного тока, В | (220±22) |
| Средний срок службы, лет | 5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре 25 °С, % - атмосферное давление, кПа | от +18 до +30 от 20 до 80 от 84,0 до 106,7 |
наносится на корпус прибора и на титульный лист руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для проведения полимеразной цепной реакции в режиме реального времени Rotor-Gene Q | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 209-038-2017 | 1 экз. |
осуществляется по документу МП 209-038-2017 «Приборы для проведения полимеразной цепной реакции в режиме реального времени Rotor-Gene Q. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 октября 2017 г.
Основные средства поверки:
- СО состава ДНК сои (комплект ГМ-СОЯ-ВНИИМ) ГСО 9866-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на прибор, как указано на рисунке 2.
приведены в эксплуатационном документе.
Техническая документация QIAGEN GmbH, Германия.
