| Номер в госреестре | 28833-15 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | A1212 Master, A1214 Expert |
| Изготовитель | Общество с ограниченной ответственностью «Акустические Контрольные Системы» (ООО «АКС»), г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 24.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые A1212 MASTER, A1214 EXPERT (далее по тексту -дефектоскопы) предназначены для измерений глубины и координат залегания дефектов типа нарушений сплошности и однородности в различных твердых материалах, в частности в металлах и их сплавах, сварных соединениях, полимерных композиционных материалах.
Принцип действия дефектоскопов основан на акустических методах неразрушающего контроля: эхо-метод, теневой и зеркально-теневой.
Дефектоскоп с помощью пьезоэлектрического преобразователя посылает в объект контроля короткие импульсы ультразвуковых волн. Импульсы отраженных обратно или прошедших сквозь материал ультразвуковых волн преобразуются в электрические сигналы и поступают в электронный блок дефектоскопа. После усиления, оцифровки и обработки встроенным процессором сигналы отображаются на дисплее.
Дефектоскопы обеспечивают измерение координат дефекта. Отображение эхо-сигналов возможно в развертках типа А.
Дефектоскоп конструктивно состоит из электронного блока, имеющего цветной TFT дисплей и пленочную клавиатуру управления, к которому с помощью кабелей подключаются сменные пьезоэлектрические преобразователи. На дисплее отображаются результаты измерений и служебная информация, необходимая для управления дефектоскопом.

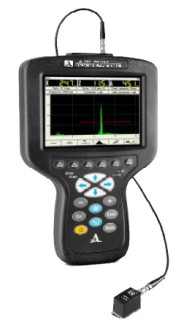

Фотографии общего вида дефектоскопов представлены на рисунках 1 и 2.
Дефектоскоп имеет в своем составе программное обеспечение (ПО), с помощью которого осуществляется управление и настройка дефектоскопа, сбор данных контроля, отображение принятых сигналов на дисплее, измерение координат дефектов. Идентификационные данные ПО дефектоскопа приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | A1212 MASTER | A1214 EXPERT |
| Номер версии (идентификационный номер) ПО | 8.хх | 8.хх |
| Цифровой идентификатор ПО | - | - |
| Другие данные, если имеются | - | - |
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти дефектоскопа и защищено кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения дефектоскопов соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2
| Характеристика | Значение | |
| A1212 MASTER | A1214 EXPERT | |
| Диапазон устанавливаемых скоростей ультразвука, м/с | от 500 до 14 999 | |
| Диапазон устанавливаемых рабочих частот, МГц | от 0,5 до 15,0 | |
| Диапазон перестройки усиления приемника, дБ | от 0 до 100 | |
| Отклонение установки усиления, дБ | ±1,0 | |
| Диапазон измерений временных интервалов на частоте 2,5 МГц, мкс | от 0 до 1 900 | |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс, где Тизм - измеренное значение временного интервала в мкс | ±(0,1+0,0001 Тизм) | |
| Диапазон измерений глубины залегания дефекта (по стали) прямыми преобразователями, мм: преобразователь S3568 2.5A0D10CL преобразователь D1771 4.0A0D12CL | от 7 до 6 000 от 2 до 3 000 | |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали) прямыми преобразователями, мм, где H -измеряемая глубина залегания дефекта в мм | ±(0,02H+1,00) | |
| Диапазон измерений глубины залегания дефекта (по стали) наклонными преобразователями, мм: преобразователь S5182 2.5А65D12CS преобразователь S5096 5.0А70D6CS | от 2 до 1 300 от 2 до 500 | |
| Пределы допускаемых абсолютных погрешностей измерений координат дефекта (по стали) наклонными преобразователями, мм: глубины, где H - измеряемая глубина залегания дефекта в мм дальности по поверхности, где L -измеряемая дальность по поверхности до дефекта в мм | ±(0,03-H+1,00) ±(0,03L+1,00) | |
| Параметры электропитания | ||
| Источник питания | аккумулятор | |
| Номинальное значение напряжения аккумуляторного блока, В | 11,1 | |
| Время непрерывной работы от аккумулятора при нормальных климатических условиях, ч, не менее | 9,0 | 18,0 |
| Г абаритные размеры электронного блока, мм | 260x157x43 | 260x166x80 |
| Масса электронного блока, кг, не более | 0,8 | 1,8 |
| Средняя наработка на отказ, ч | 18 000 | |
| Средний срок службы, лет, не менее | 5 | |
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха при температуре 35°С, %, не выше | от - 30 до 55 95 | |
Знак утверждения типа наносится на заднюю панель дефектоскопа в виде пленочного шильдика и на титульные листы руководства по эксплуатации АПЯС.412231.012 РЭ и паспорта АПЯС.412231.012 ПС типографским способом.
Таблица 3
| Наименование | A1212 MASTER | A1214 EXPERT |
| Количество, шт. | ||
| Электронный блок дефектоскопа ультразвукового A1212 MASTER | 1 | - |
| Электронный блок дефектоскопа ультразвукового A1214 EXPERT | - | 1 |
| Съемный аккумулятор LiPoL 8,0 Ач - 11,1 В | - | 1 |
| Адаптер питания от сети переменного тока напряжением 220 В / 15 В | 1 | 1 |
| Преобразователь S3568 2.5A0D10CL | 1 | 1 |
| Преобразователь D1771 4.0A0D12CL | 1 | 1 |
| Преобразователь S5182 2.5А65D12CS | 1 | 1 |
| Преобразователь S5096 5.0А70D6CS | 1 | 1 |
| Кабель LEMO - LEMO одинарный 1,2 м | 1 | 1 |
| Кабель LEMO - LEMO двойной 1,2 м | 1 | 1 |
| Кабель USB A - Micro B | 1 | 1 |
| Г арнитура bluetooth с зарядным устройством | 1 | 1 |
| Калибровочный образец V2/25 | 1 | 1 |
| Чехол для A1212 MASTER | 1 | |
| Сумка | 1 | |
| Чехол для A1214 EXPERT | 1 | |
| Жесткий кейс | 1 | |
| Паспорт | 1 | 1 |
| Руководство по эксплуатации | 1 | 1 |
| Методика поверки | 1 | 1 |
| Компакт-диск с документацией | 1 | 1 |
Примечание - Допускается изменение комплекта поставки по требованию потребителя.
осуществляется в соответствии с документом АПЯС.412231.012 МП «Дефектоскопы ультразвуковые A1212 MASTER, A1214 EXPERT. Методика поверки», утвержденным ФГУП «ВНИИМС» в апреле 2015 г.
Основные средства поверки:
Осциллограф цифровой запоминающий TDS2012B. Полоса пропускания от 0 до 100 МГц. Максимальная частота дискретизации 1 ГГц. Диапазон коэффициента отклонения от 2 мВ/дел до 5 В/дел Погрешность установки коэффициента отклонения: в диапазоне 2мВ/дел - 5мВ/дел ±4%; в диапазоне 10мВ/дел - 5 В/дел ±3%. Погрешность измерений временных интервалов, с ±(Кр/250+50-10-6-Тизм+0,6 нс).
Генератор сигналов произвольной формы AFG3102C. Диапазон частот сигнала произвольной формы от 1 мГц до 50 МГц. Разрешение по напряжению 0,1 мВ или 4 разряда. Диапазон установки амплитуды напряжения Ua на нагрузку 50 Ом от 10 мВ до 10 В. Погрешность установки частоты ±110-6. Неравномерность АЧХ относительно уровня 1 В на
частоте 1 кГц от 1 кГц до 5 МГц: ±0,15 дБ; от 5 до 25 МГц: ±0,3 дБ. Погрешность установки Ua на частоте 1 кГц ±(1 -10-2- Ua+1 мВ).
Тестер ультразвуковой УЗТ-РДМ (в части аттенюатора). Диапазон регулировки ослабления аттенюатора от 0,1 до 96,0 дБ. Погрешность ±(0,1+0,0075^ Ах) дБ, где Ах -установленное ослабление в дБ.
Образцы № 2 и № 3 из комплекта КОУ-2. Скорость продольных волн 5900 м/с. Скорость поперечных волн 3270 м/с. Погрешность продольных волн ±59 м/с. Погрешность поперечных волн ±133 м/с. Образец № 2: Толщина 59 мм. Образец № 3: радиус цилиндрической поверхности 55 мм.
Штангенциркуль цифровой S_Cal PRO 150. Диапазон измерений от 0 до 150 мм. Погрешность ±0,02 мм.
Методы измерений изложены в документе АПЯС.412231.012 РЭ «Дефектоскоп ультразвуковой A1212 MASTER, A1214 EXPERT. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым A1212 MASTER, A1214 EXPERT
АПЯС 412231.012 ТУ «Дефектоскопы ультразвуковые A1212 MASTER, A1214 EXPERT. Технические условия».
