| Номер в госреестре | 99149-26 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НТМИ |
| Изготовитель | Трансформаторный завод |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Трансформаторы напряжения НТМИ (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильный треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К средствам измерений данного типа относятся трансформаторы напряжения модификации НТМИ-6-66 зав. № 93, 2589, 2661, 7149, 7180, модификации НТМИ-6-66У3 з ав. № 3981, 5883, 5953, 6195, 6264, 6511, 8983, 9065, 9469, 11819, 12557, ЕУХА, ППУХВ, ПРЕВА, ПТАЕУ, УВ1У, модификации НТМИ-10-66 зав. № 1282 и модификации НТМИ-10-66У3 зав. № 0368, 1734, 2983, 3194, 3986, ДСТ, ППСЦ, ХРХ.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового, либо буквенного обозначения. Конструкция трансформатора напряжения обеспечивает защиту от несанкционированного доступа к внутренним частям и элементам путем нанесения защитной пломбы в месте соединения крышки и бака трансформатора напряжения.

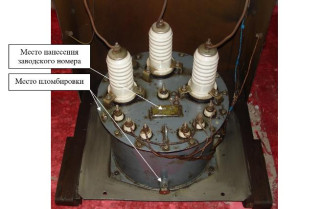

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | ||
| 93 | 2589, 2661, 3981, 5883,5953,6195, 6264, 6511, 7149, 7180, 8983, 9065, 9469, 11819, 12557, ЕУХА, ППУХВ, ПРЕВА, ПТАЕУ, УВ1У | 0368, 1282, 1734, 2983, 3194, 3986, ДСТ, ППСЦ, ХРХ | |
| Номинальное напряжение первичной обмотки Ui^m, кВ | 6 | 6 | 10 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100 | 100 | 100 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 | 0,5 | 0,5 |
| Номинальная мощность основной вторичной обмотки, В^А | 50 | 75 | 120 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НТМИ-6-66; НТМИ-6-66У3; НТМИ-10-66; НТМИ-10-66У3 | 1 шт. |
| Паспорт | НТМИ-6-66; НТМИ-6-66У3; НТМИ-10-66; НТМИ-10-66У3 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
